10. Sınıf Fizik Akım Ve Manyetik Alan Test 2

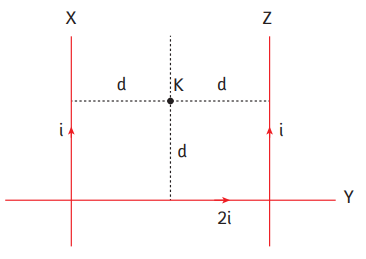

Birbirine temas ettirilmeden yerleştirilmiş X, Y ve Z tellerinden i, 2i ve i akımları geçtiği biliniyor.

Buna göre tellerin K noktasında ayrı ayrı oluşturduğu manyetik alan büyüklükleri B_X, B_Y, B_Z arasındaki ilişki nedir?

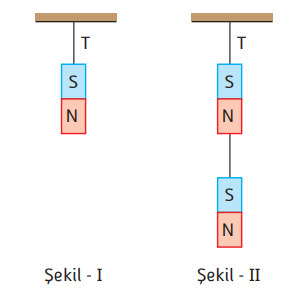

Şekil - I’de verilen mıknatısın ip gerilmesi T’dir.

Mıknatısın altına Şekil - II’deki gibi başka bir mıknatıs yerleştirilirse T ip gerilmesi için,

I. Artar.
II. Azalır.
III. Değişmez

ifadelerinden hangileri doğru olur?

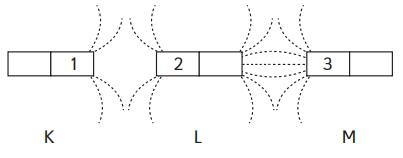

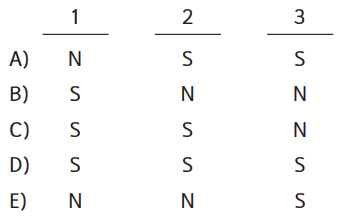

Manyetik alan çizgileri yön belirtmeden çizilen K, L, M mıknatıslarının etkileşimine göre 1, 2, 3 nolu kutuplar aşağıdakilerden hangisi gibi olabilir?

Sürtünmesiz yatay düzlemde, özdeş mıktanıslar şekildeki gibi tutulmaktadır.

Yalnız L mıknatısı serbest bırakılırsa hareketi için ne söylenebilir?

Şekilde verilen elektromıknatıs düzeneğinde anahtar kapatılıp devreden akım geçmeye başladığında,

I. Etrafındaki demir tozlarını çekmeye başlar.
II. Demir tozlarını itmeye başlar.
III. Üreteç sayısı arttırılırsa çekim gücü de artar.

ifadelerinden hangileri doğru olabilir?

Şekildeki gibi düşey düzlemde serbest bırakılan çubuk mıknatıs yatay olarak dengede kalıyorsa deney nerede yapılıyor olabilir?

Ağırlıksız ipler yardımıyla düşey düzlemde kurulan sistemde ip gerilmeleri T₁ ve T₂ dir.

Y mıknatısı ters çevrilirse T₁ ve T₂ nasıl değişir?

Çubuk mıknatısın manyetik alan çizgilerine pusula iğneleri, şekildeki gibi yerleştirilmiştir.

Buna göre X, Y, Z, T pusula iğneleri serbest bırakıldığında hangileri şu anki doğrultusundan sapar?

Sürtünmesiz eğik düzlemde gergin yay ve ip yardımıyla kurulan sistemde X, Y mıknatısları dengededir.

Buna göre,

I. 1 bölmesi N kutbu ise 2 bölmesi S kutbudur.
II. T ip gerilmesi mıknatısın ağırlığına eşittir.
III. Yay çıkılırsa X mıknatısı Y’ye çarpar.

ifadelerinden hangileri kesinlikle doğrudur?

Üzerinden i akımı geçen telin etrafında oluşan manyetik alan B için;

Ayşe : Akımın yönü ters çevirilirse K noktasındaki manyetik alanın şiddeti artar.
Ata : B_K > BL dir.
Demir : Manyetik alan çizgileri birbirini kesmez.

kimlerin söyledikleri yanlıştır?
