10. Sınıf Fizik Akım Ve Manyetik Alan Test 5

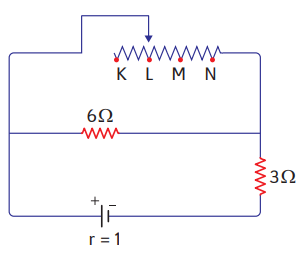

Şekilde verilen devrenin eşdeğer direnci 8 ê dur.

L noktasından M noktasına getirilirse eşdeğer direnç kaç ohm olur? (|KL| = |LM| = |MN|

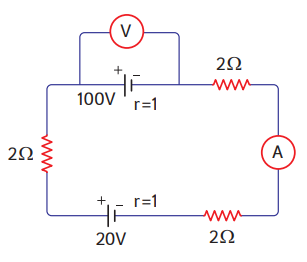

İç direnci 1 Ω olan 100 volt ve 20 voltluk üreteçlerle kurulan devrede ampermetrenin ve voltmetrenin gösterdiği değerler aşağıdakilerden hangisinde doğru verilmiştir?

İç direnci önemsiz özdeş üreteçler ve X anahtarı ile kurulan devrede tüm lambalar yanmaktadır.

X anahtarı kapatılırsa K, L, M lambalarının parlaklıkları nasıl değişir?

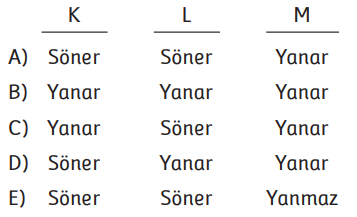

Özdeş üreteçlerle şekildeki gibi bağlanan özdeş K, L, M lambalarından K ve L yanmaktadır.

Anahtar kapatılırsa lambalar ile ilgili ne söylenebilir?

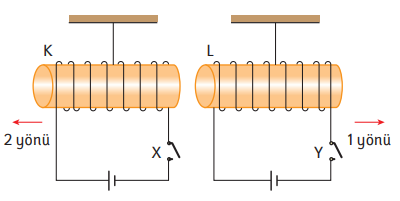

Düşey düzlemde dengede olacak şekilde asılı elektromıknatıs düzenekleri özdeş malzemelerle yapılmıştır.

X ve Y anahtarı aynı anda kapatılırsa K - L elektromıknatısların hareketi için ne söylenebilir?
(İndüksiyon etkisi ihmal edilmiştir.)

Dirençlerden oluşan bir devre parçasının gerilim - akım grafiği şekildeki gibi ise,

I. Grafik eğiminin anlık değerleri direnci verir.
II. Devrede direnci artan reosta vardır.
III. Gerilim artarken akım azalmaktadır.

ifadelerinden hangileri doğrudur?

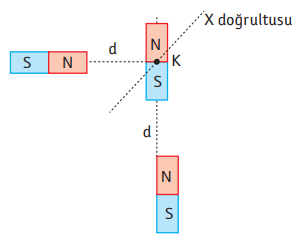

Sürtünmesiz yatay düzlemde mıknatıslar şekildeki konumlard tutuluyor.

K noktası etrafında dönebilen mıknatıs serbest bırakılırsa aşağıdakilerden hangisi gibi dengede kalır?

X - Y noktaları arasına şekildeki gibi bağlanan K, L, M lambalarından yalnız M lambası yanmaktadır.

A anahtarı kapatılırsa lamba parlaklıkları P_K, P_L, P_M arasındaki ilişki nasıl olur?

İç direnci önemsiz özdeş üreteçler ve özdeş lambalardan oluşan devrede lambalar yanmaktadır.

X anahtarı kapatılırsa lambaların yanma durumu hakkında;

I. K söner
II. L söner
III. K ve L yanmaya devam eder.

ifadelerinden hangileri doğru olur?

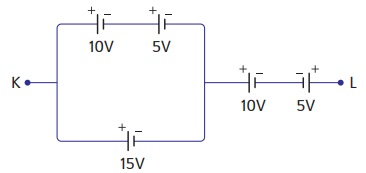

K - L noktaları arasına bağlanan iç direnci önemsiz üreteçlerin gerilimleri şekilde verilmiştir.

Buna göre K - L arası potansiyel fark kaç volttur?
