10. Sınıf Fizik Elektrik Akımı, Potansiyel Farkı Ve Direnç Test 3

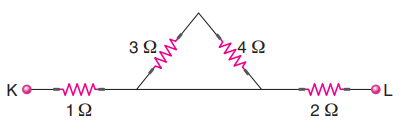

Şekildeki devrede K ve L noktaları arasındaki eş değer direnç kaç ohm olur?

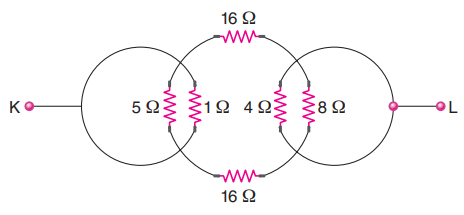

Şekildeki devrede K ve L noktaları arasındaki eş değer direnç kaç ohm olur?

Şekildeki devrede K ve L noktaları arasındaki eş değer direnç kaç ohm olur?

Şekildeki devrede K ve L noktaları arasındaki eş değer direnç kaç ohm olur?

Dirençleri sırasıyla 4 Ω ve 2 Ω olan X ve Y dirençleri 60 voltluk üretece şekildeki gibi bağlanmıştır.

Buna göre, Y direncine bağlı voltmetre kaç voltu gösterir? (Üretecin iç direnci önemsizdir.)

6 Ω ve 4 Ω ’luk iki direnç, iç direnci önemsiz 24 voltluk üretece şekildeki gibi bağlanmıştır.

Buna göre, ana koldan geçen akım i kaç amperdir?

Şekildeki devrede dirençler, iç direnci önemsiz üretece şekildeki gibi bağlanmıştır.

Buna göre, A ampermetresi üzerinden 5 saniyede geçen yük miktarı kaç coulomb olur?

İç direnci önemsiz üreteçle şekildeki elektrik devresi kurulmuştur.

3 Ω’luk direncin uçları arasına bağlanan voltmetre 18 volt değerini gösterdiğine göre, üretecin gerilimi kaç volt olur?

İç direnci önemsiz üreteçle şekildeki elektrik devresi kurulmuştur.

Buna göre, ampermetrenin gösterdiği değer kaç amperdir?

İç direnci önemsiz üreteçle şekildeki elektrik devresi kurulmuştur.

Buna göre, ampermetrenin gösterdiği değer kaç amperdir?
