10. Sınıf Fizik Elektrik Akımı, Potansiyel Farkı Ve Direnç Test 4

Özdeş dirençler, iç direnci önemsiz üreteç ile şekildeki elektrik devresi kurulmuştur.

Buna göre, V₁ ve V₂ voltmetrelerinde okunan değerlerin oranı kaçtır?

Özdeş K, L ve M dirençleri ve iç direnci önemsiz üreteçle şekildeki elektrik devresi kurulmuştur.

Devrede açık olan X anahtarı kapatılırsa,

I. K direncinden geçen akım artar.
II. L direncinden geçen akım değişmez.
III. Devrenin eş değer direnci artar.

yargılarından hangileri doğrudur?

Aynı maddeden yapılmış K, L ve M iletken tellerinin boy ve kesit alanları şekildeki gibidir.

Bu tellerle aşağıdaki gibi bir elektrik devresi kuruluyor.

A ampermetresinde okunan değer 5 amper olduğuna göre, V voltmetresinde okunan değer kaç volt olur?

(r: Üretecin iç direnci)

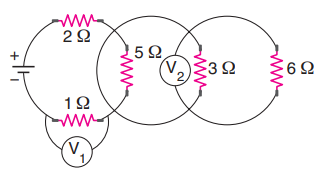

Şekildeki elektrik devresinde V₁ voltmetresi 60 volt değerini gösteriyor.

Buna göre, V₂ voltmetresi kaç voltu gösterir?

İç direnci önemsiz üreteç, direnç ve ampermetrelerle şekildeki elektrik devresi kurulmuştur.

Buna göre, ampermetrelerde okunan değerler oranı  kaçtır?

İç direnci önemsiz üreteç ve dirençlerle şekildeki elektrik devresi kurulmuştur.

R₁ direnci artırıldığında X devre elemanında okunan değer değişmiyor. R₂ direnci artırıldığında Y devre elemanında okunan değer azalıyor.

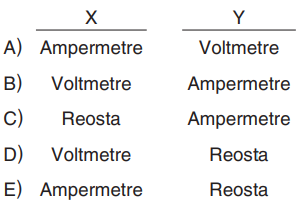

Buna göre, X ve Y devre elemanları aşağıdakilerden hangisi olabilir?

Şekildeki devrede reostanın sürgüsü ok yönünde çekilirken devre akımı i ve voltmetrenin gösterdiği V değerinin değişimi aşağıdakilerden hangisidir?
(Üretecin iç direnci önemsizdir.)

İç direnci önemsiz üreteç ve reosta ile şekildeki elektrik devresi kurulmuştur.

Reostanın sürgüsü ok yönünde çekilirken,

I. Voltmetrenin gösterdiği değer artar.
II. Ampermetrenin gösterdiği değer değişmez.
III. Ana kol akımı (i) artar.

yargılarından hangileri doğru olur?

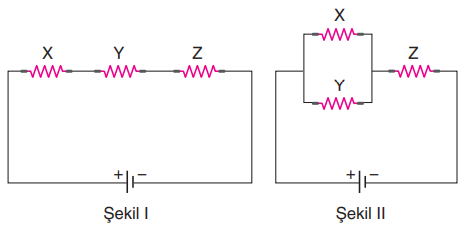

İç direnci önemsenmeyen bir pile özdeş X, Y ve Z dirençleri bağlanarak Şekil I’deki elektrik devresi kuruluyor.

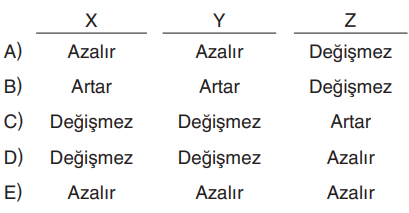

Buna göre, dirençler aynı pile Şekil II’deki gibi bağlanırsa dirençlerden geçen akım hakkında aşağıdakilerden hangisi söylenebilir?
