10. Sınıf Fizik Elektrik Akımı, Potansiyel Farkı Ve Direnç Test 7
Soru 1 |

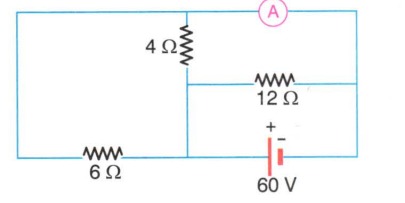

Şekildeki elektrik devresinde ampermetrede okunan değer kaç amperdir? (Üretecin iç direnci önemsizdir.)
3 | |
4 | |
5 | |
6 | |
7 |
Soru 2 |

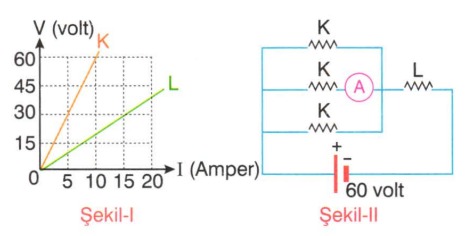

K ve L dirençlerine ait potansiyel fark-akım (V-I) grafiği Şekil-I deki gibi olup, K ile L dirençleriyle Şekil-il deki elektrik devresi kurulmuştur.
Buna göre, ampermetrenin gösterdiği değer kaç amperdir? (Üretecin iç direnci önemsizdir.)
2,5 | |
5 | |
7,5 | |
10 | |
12,5 |
Soru 3 |

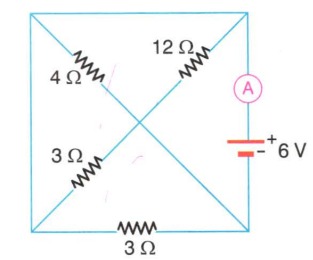

Şekildeki elektrik devresinde ampermetrede okunan değer kaç amperdir? (Üretecin iç direnci önemsizdir.)
10 | |
15 | |
20 | |
25 | |
30 |
Soru 4 |
2/5 | |
3/5 | |
5/4 | |
5/3 | |
5/2 |
Soru 5 |
Özdeş direnç, ampermetre ve voltmetre kullanılarak kurulan şekildeki devrede, hangi dirençten geçen akım en büyüktür?
K | |
L | |
M | |
N | |
P |
Soru 6 |
Yalnız I | |
Yalnız II | |
Yalnız III | |
I ya da II | |
II ya da III |
Soru 7 |
| |
| |
| |
| |
|
Soru 8 |

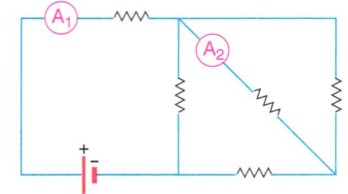

Özdeş dirençlerle kurulan şekildeki devrede A1 ampermetresinde okunan değer A2 ampermetresinde okunan değerin kaç katıdır?
3 | |
4 | |
5 | |
6 | |
7 |
Soru 9 |
| |
| |
| |
| |
|
