10. Sınıf Fizik Elektrik Devreleri Test 9

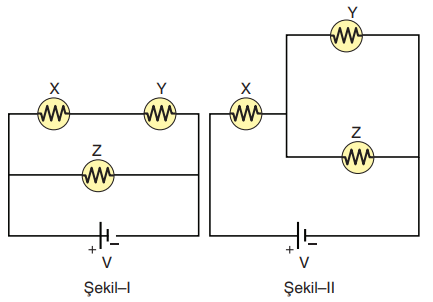

İç direnci önemsiz üreteç ve özdeş lambalarla kurulmuş elektrik devresi Şekil–I’deki gibidir.

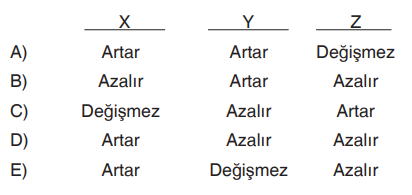

Buna göre elektrik devresi Şekil-II’deki gibi bağlanırsa lambaların parlaklık değişimi aşağıdakilerin hangisinde verilmiştir?

İç direnci önemsiz üreteç ve özdeş lambalarla kurulan elektrik devresi şekildeki gibidir.

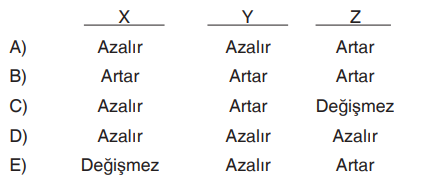

Buna göre K anahtarı açılırsa X, Y ve Z lambalarının parlaklık değişimi aşağıdakilerin hangisinde verilmiştir?

İç direnci önemsiz üreteç, reosta ve dirençlerle kurulmuş elektrik devresi şekildeki gibidir.

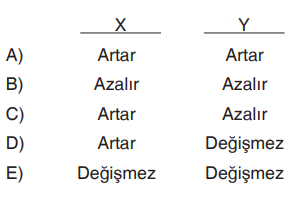

Buna göre reostanın sürgüsü ok yönünde çekilirse X ve Y lambalarının parlaklık değişimi aşağıdakilerin hangisinde verilmiştir?

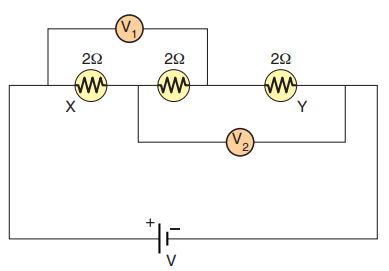

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

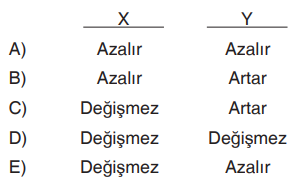

Buna göre V₁ ve V₂ voltmetreleri yerine ampermetre bağlanırsa X ve Y lambalarının parlaklık değişimi aşağıdakilerin hangisinde verilmiştir?

Şekildeki elektrik devresinde voltmetre 12 voltu göstermektedir.

Buna göre, 6Ω’luk direncin uçları arasında 5s’de açığa çıkan elektrik enerjisi kaç joule’dür? (Üretecin iç direnci önemsizdir)

Bir çamaşır makinesi 10 saatte 2 kwh elektrik enerjisi tüketmektedir.

Çamaşır makinesi günde 2 saat çalıştırılıp harcadığı toplam enerjinin %40’ını ısı enerjisine dönüştürdüğüne göre, 30 günde mekanik enerjiye dönüştürdüğü enerji kaç kwh’dır?

Şekildeki gibi kurulmuş bir elektrik devresinde K direncinin gücü 24 watt’tır.

Buna göre, voltmetre kaç voltu gösterir? (Üretecin iç direnci önemsizdir)

Elektrik enerjisi birimi olarak;

I. Joule,
II. Volt . amper . ohm,
III. Volt . amper . saniye

ifadelerinden hangileri kullanılabilir?

Güç birimi olarak,

I. Watt
II. Joule / s
III. Joule . s

ifadelerinden hangileri kullanılabilir?

Bir elektrik devresindeki lambanın parlaklığını artırmak için;

I. Lambaya bir lamba daha seri bağlamak,
II. Lambaya bir lamba daha paralel bağlamak,
III. Üretecin gerilimini artırmak

işlemlerinden hangileri yapılabilir?
