10. Sınıf Fizik Elektrik Devreleri Test 1

Elektrik akım şiddeti ile ilgili,

I. Temel büyüklüktür.
II. SI birim sisteminde birimi amperdir.
III. Yük ile zamanın çarpımı ile bulunur.

yargılarından hangileri doğrudur?

Şekildeki iletken telden 10 saniyede 40 coulomb’luk elektron geçiyor.

Buna göre telden geçen akım kaç amperdir?

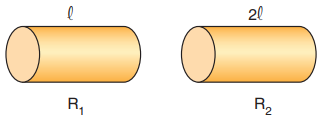

Kesit alanları eşit olan bakır tellerin kesitleri şekilde verilmiştir.

Buna göre bakır tellerin dirençleri oranı kaçtır?

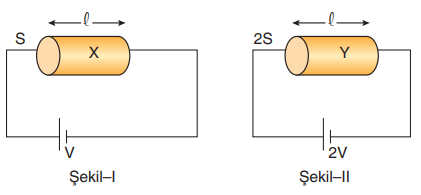

Şekil–I’deki X direncinden geçen akım şiddeti I _X, Şekil–II’deki Y direncinden geçen akım şiddeti I_Y dir.

Dirençler aynı maddeden yapıldığına göre kaçtır? (Üreteçlerin iç direnci önemsizdir)

Bir elektrik devresinden 10 dakikada 0,64 amper sabit akım geçtiğine göre, bu sürede devreden geçen elektron sayısı kaçtır? (1ey = 1,6 x 10^–19c)

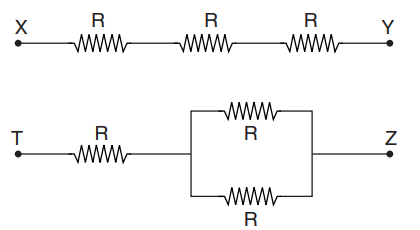

Özdeş dirençlerle kurulu düzeneklerde XY arasındaki eş değer direnç R₁, TZ arasındaki eş değer direnç
R₂ dir.

Buna göre oranı kaçtır?

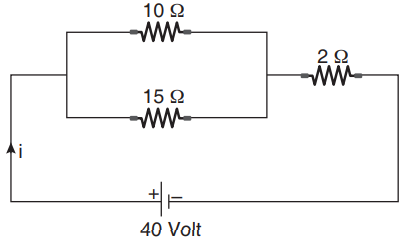

Şekildeki elektrik devresinde üretecin iç direnci önemsizdir.

Buna göre, üreteçten çekilen i akımı kaç amperdir?

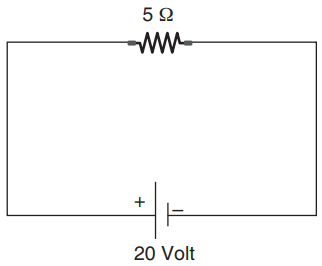

İç direnci önemsiz üreteç ile 5Ω’luk direnç şekildeki gibi bağlanmıştır.

Buna göre dirençten 3 saniyede geçen yük miktarı kaç coulomb’dur?

Akım şiddetinin birimi olarak;

I. (coulomb) . (saniye)
II. (coulomb) / (saniye)
III. (Volt) / (ohm)

niceliklerinden hangileri kullanılabilir?

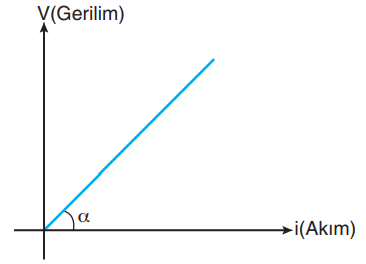

Gerilimin akıma bağlı grafiği şekildeki gibidir.

Buna göre,

I. Grafiğin eğimi direnci verir.
II. Akım şiddeti ile direnç doğru orantılıdır.
III. Direncin değeri uygulanan gerilime bağlı olarak değişmez.

yargılarından hangileri doğrudur?
