10. Sınıf Fizik Elektrik Devreleri Test 2

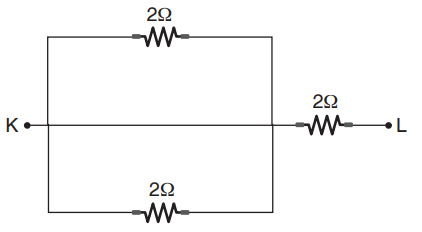

Özdeş ve 2Ω büyüklüğünde dirençlerle kurulmuş elektrik devresinin bir parçası şekildeki gibidir.

Buna göre KL arası eş değer direnç kaç ’dur?

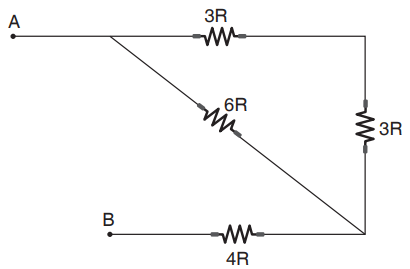

Şekildeki elektrik devresinin parçasında direnç büyüklükleri verilmiştir.

Buna göre AB arası eş değer direnç kaç R’dir?

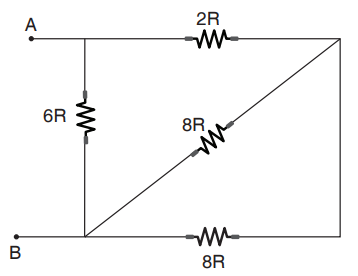

Şekildeki elektrik devre parçasında dirençlerin değerleri verilmiştir.

Buna göre AB arası eş değer direnç kaç R’dir?

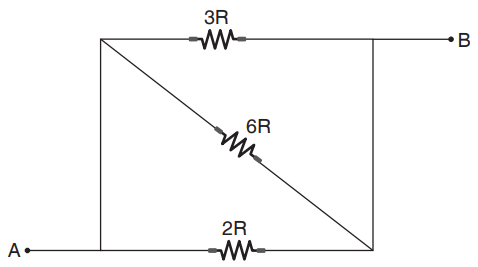

Elektrik devresine ait bir parça şekilde verilmiştir.

Buna göre AB arası eş değer direnç kaç R’dir?

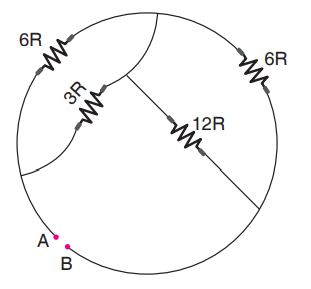

Elektrik devresine ait bir parça şekildeki gibidir.

Buna göre AB arası eş değer direnç kaç R’dir?

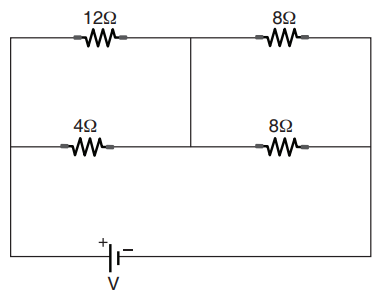

Şekildeki elektrik devresi iç direnci önemsiz V gerilimindeki üretece bağlanmıştır.

Buna göre devrenin eş değer direnci kaç Ω’dur?

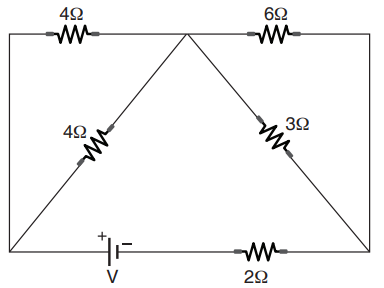

Şekildeki elektrik devresi iç direnci önemsiz V gerilimindeki üretece bağlanmıştır.

Buna göre elektrik devresinin eş değer direnci kaç Ω’dur?

Aynı maddeden yapılmış kesit alanları S, S, 2S ve uzunlukları L, 2L, L olan iletkenlerin dirençleri sırasıyla R₁, R₂ ve R₃ tür.

Buna göre R₁, R₂ ve R₃ arasındaki ilişki aşağıdakilerden hangisidir?

Bir iletkenin direnci;

A: Kesit alanı,
L: Boyu,
r: Özdirenci

niceliklerinden hangilerine bağlıdır?

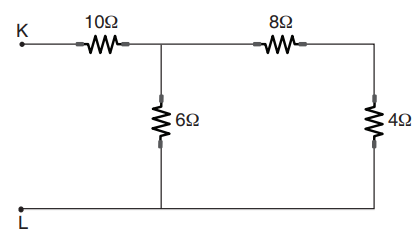

Elektrik devresine ait bir parça şekildeki gibidir.

Buna göre K–L devre parçasının eş değer direnci kaç Ω’dur?
