10. Sınıf Fizik Elektrik Devreleri Test 3

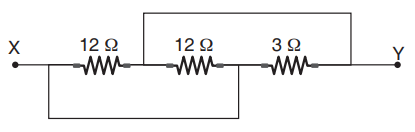

Şekilde elektrik devresine ait bir parça verilmiştir.

Buna göre X-Y noktaları arasındaki eş değer direnç kaç ohm(Ω)’dur?

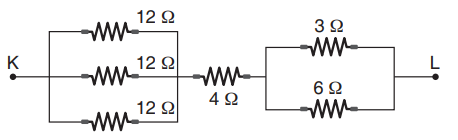

Şekilde elektrik devresine ait bir parça verilmiştir.

Buna göre K-L noktaları arasındaki eş değer direnç kaç ohm (Ω)’dur?

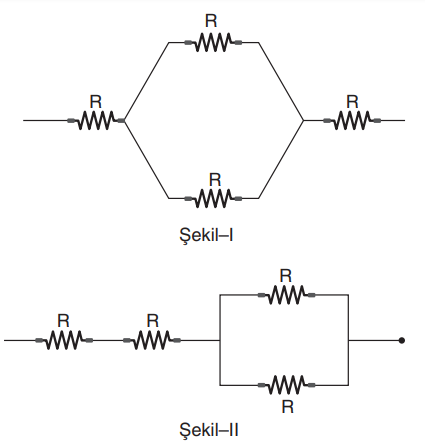

Şekil-I ve Şekil-II’de verilen dirençlerle kurulu devrelerde eşdeğer dirençler sırasıyla R₁ ve R₂’dir.

Buna göre, oranı kaçtır?

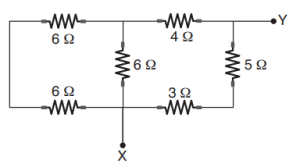

Şekilde elektrik devresine ait bir parça verilmiştir.

Buna göre X-Y arasındaki eş değer direnç kaç Ω’dur?

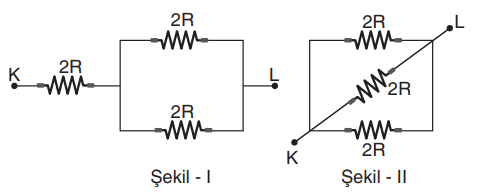

Özdeş dirençlerle kurulan devrede Şekil I’deki eş değer direnç R₁ Şekil II’deki eş değer direnç R₂ dir.

Buna göre oranı kaçtır?

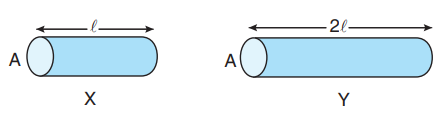

Kesit alanları ve uzunlukları verilen X ve Y iletken tellerinin öz dirençleri oranı

Buna göre X’in direnci R_X in, Y’nin direnci R_Y ye oranı kaçtır?

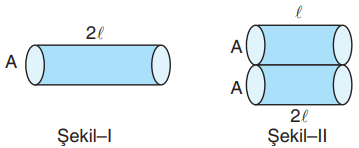

Şekil–I’de 2l uzunluğundaki iletkenin direnci R’dir.

İletken iki eşit parçaya bölünüp Şekil-II’deki gibi bağlanırsa direnci kaç R’olur?

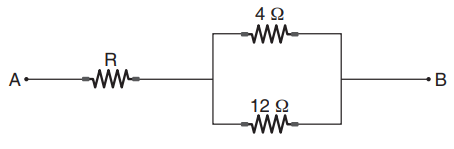

Şekildeki elektrik devresinin A-B arasındaki eş değer direnç 8Ω’dur.

Buna göre R direnci kaç Ω’dur?

Şekilde elektrik devresine ait bir parça verilmiştir

Buna göre elektrik devresinde KL noktaları arasındaki eş değer direnç kaç R’dir?

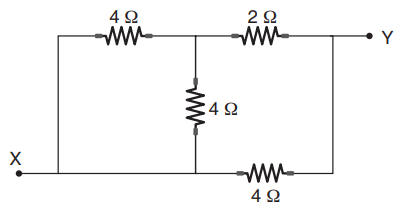

Şekilde elektrik devresine ait bir parça verilmiştir.

Buna göre elektrik devresinde X-Y noktaları arasındaki eş değer direnç kaç ohm’dur?
