10. Sınıf Fizik Elektrik Devreleri Test 4

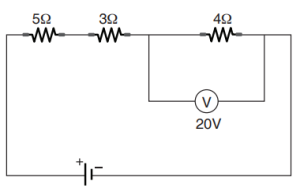

İç direnci önemsiz üreteçle kurulmuş elektrik devresinde voltmetrenin gösterdiği değer 20V’dur.

Buna göre üretecin gerilimi kaç V’dir?

İç direnci önemsiz üreteç ile kurulmuş elektrik devresi şekildeki gibidir.

Buna göre elektrik devresinde ampermetre kaç A değerini gösterir?

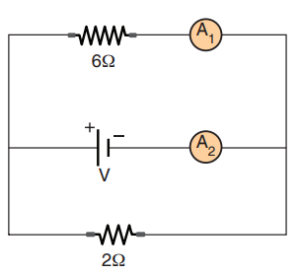

İç direnci önemsiz üreteçle kurulmuş elektrik devresinde A₁ ampermetresi 1 amper değerini göstermektedir.

Buna göre A₂ ampermetresi kaç A değerini gösterir?

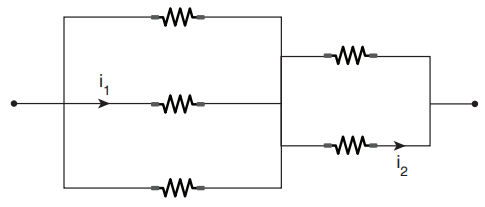

Özdeş dirençlerle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre i₁ ve i₂ akımlarının oranı kaçtır?

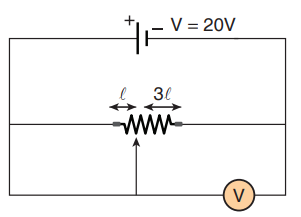

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre elektrik devresinde voltmetre kaç V değerini gösterir?

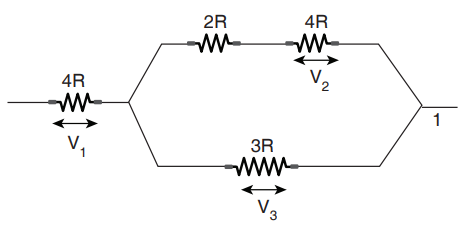

Şekildeki elektrik devresinin parçasında dirençler üzerindeki potansiyel farklar V₁, V₂, V₃ tür.

Buna göre V₁, V₂, V₃ arasındaki ilişki aşağıdakilerden hangisidir?

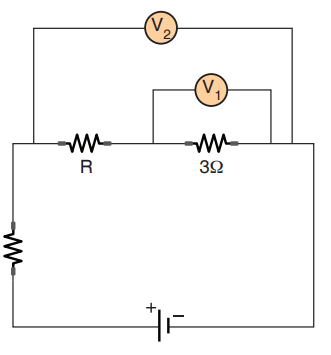

İç direnci önemsiz üreteçle kurulmuş elektrik devresinde V₁ voltmetresi 30 volt, V₂ voltmetresi 70 volt
değerini göstermektedir.

Buna göre R direnci kaç Ω’dur?

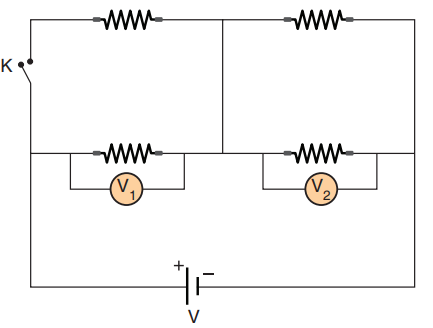

Özdeş dirençlerle kurulmuş elektrik devresinde üretecin iç direnci önemsiz olup voltmetrelerin gösterdiği
değerler V₁ ve V₂ dir.

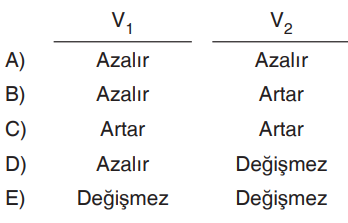

Buna göre K anahtarı kapatılırsa V₁ ve V₂ değerlerinin değişimi aşağıdakilerin hangisinde verilmiştir?

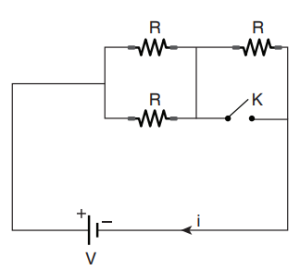

Özdeş dirençler ve iç direnci önemsiz üreteçlerle oluşturulan şekildeki devrede K anahtarı açıkken
anakoldan geçen akım i’dir.

Buna göre anahtar kapatılırsa anakol akımı kaç i olur?

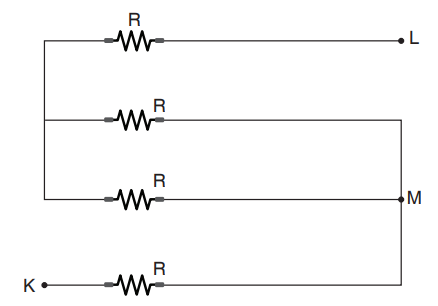

Şekildeki elektrik devresinin parçasında K-L arasındaki potansiyel fark V’dir.

Buna göre L-M arasındaki potansiyel fark kaç V’dir?
