10. Sınıf Fizik Elektrik Devreleri Test 5

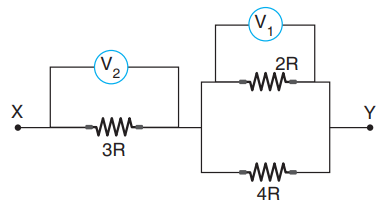

Şekildeki elektrik devre parçasında voltmetrelerin gösterdiği değerler V₁ ve V₂ dir.

Buna göre oranı kaçtır?

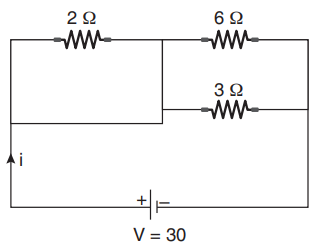

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre ana koldaki i akımı kaç amper’dir?

Elektrik devresinde ölçü aletleriyle ilgili,

I. Ampermetre devreye seri bağlanır.
II. Voltmetre devreye paralel bağlanır.
III. Voltmetrenin üzerinden akım geçmez.

yargılarından hangileri doğrudur?

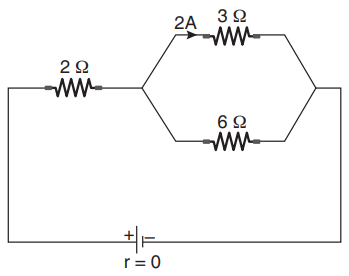

Şekilde verilen elektrik devresinde 3Ω’luk direnç üzerinden geçen akım 2 amperdir.

Buna göre, üretecin gerilimi kaç volttur? (Üretecin iç direnci önemsizdir)

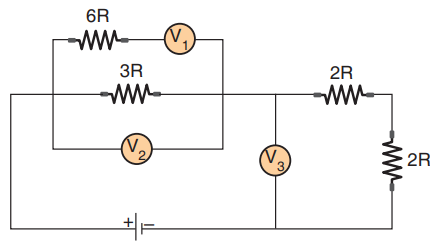

İç direnci önemsiz üreteç ile oluşturulan elektrik devresinde voltmetrelerin gösterdiği değerler V₁, V₂ ve V₃ tür.

Buna göre, V₁, V₂ ve V₃ arasındaki ilişki aşağıdakilerden hangisidir?

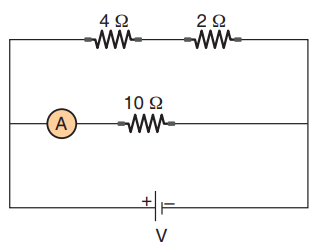

Şekildeki devrede ampermetrenin gösterdiği değer 3A olduğuna göre iç direnci önemsiz üretecin potansiyeli kaç volttur?

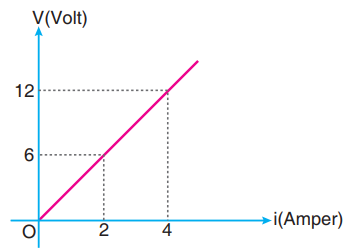

Bir iletkenin iki ucu arasındaki potansiyel farkın akım şiddetine bağlı grafiği verilmiştir.

Buna göre iletkenin direnci kaç ohm’dur?

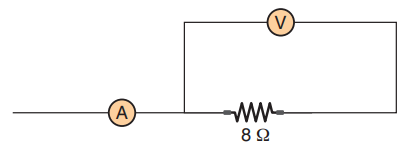

Şekildeki devre parçasında ampermetrenin gösterdiği değer 3A’dır.

Buna göre voltmetrede okunan değer kaç volttur?

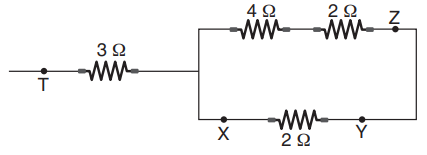

Şekildeki devre parçasının XY noktaları arasındaki potansiyel fark 18 volttur.

Buna göre, TZ arasındaki potansiyel fark kaç volttur?

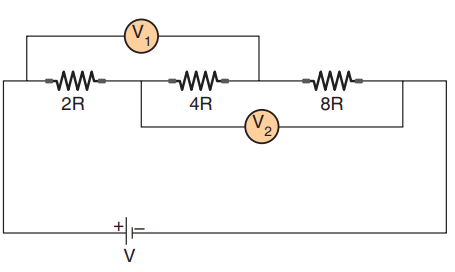

Şekildeki elektrik devresinde iç direnci önemsiz üretece dirençler ve voltmetreler bağlanmıştır.

Buna göre voltmetrelerin gösterdiği değerlerin oranı kaçtır?
