10. Sınıf Fizik Elektrik Devreleri Test 6

Şekildeki devrede X, Y ve Z lambaları ışık vermektedir.

Buna göre, devredeki K, L ve M ölçü aletlerinden hangileri voltmetredir?

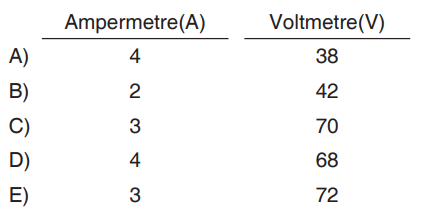

Şekildeki devrede gerilimi 80 V olan üretecin iç direnci önemsizdir.

Buna göre, ampermetre ve voltmetrede okunan değerler nedir?

İç direnci önemsiz üreteç ve özdeş lambalarla şekildeki elektrik devresi kurulmuştur.

Buna göre,

I. K anahtarı kapatılırsa X lambası yanar.
II. M ve L anahtarları kapatılırsa X lambası yanar.
III. L anahtarı kapatılırsa X lambası yanar.

yargılarından hangileri doğrudur?

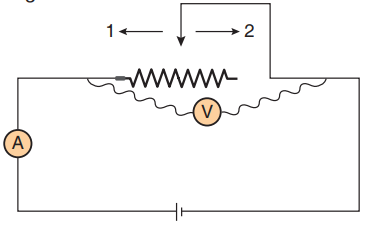

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre,

I. Reostanın sürgüsü 1 yönünde hareket ettirirse Ampermetrede okunan değer artar.
II. Reostanın sürgüsü 2 yönünde hareket ettirilirse voltmetrede okunan değer artar.
III. Reostanın sürgüsü 1 yönünde hareket ettirilirse devrenin toplam direnci azalır.

yargılarından hangileri doğrudur?

Bir lamba 200 voltluk üretece bağlandığında üzerinden 2 A akım geçiyor ve parlaklığı r oluyor.

Buna göre, bu lambanın uçlarına 100 voltluk gerilim uygulandığında lamba parlaklığı kaç r olur?

(Tüm elektrik enerjisinin ışık enerjisine dönüştüğü varsayılır.)

Özdeş dirençlerle kurulan şekildeki elektrik devresinde üretecin iç direnci önemsizdir.

Buna göre, X, Y ve Z dirençlerin güçleri P_X, P_Y, P_Z arasındaki ilişki nedir?

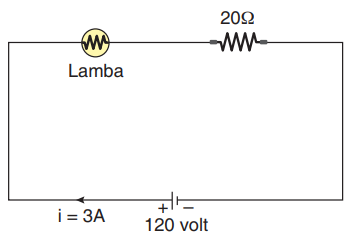

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre lambanın gücü kaç watt’tır?

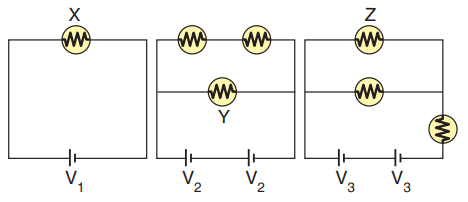

Özdeş lambalarla kurulan şekildeki devrelerde X, Y ve Z lambalarının parlaklıkları eşittir.

Buna göre üreteçlerin gerilimleri V₁, V₂ ve V₃ arasındaki ilişki aşağıdakilerden hangisidir?

Şekildeki devrede özdeş üreteçler kullanılmıştır. K anahtarı sırayla 1, 2 ve 3 numaralı noktalara bağlanınca X lambasının parlaklığı sırasıyla I₁, I₂ ve I₃ olmaktadır.

Buna göre, I₁, I₂ ve I₃ arasındaki büyüklük ilişkisi aşağıdakilerin hangisinde verilmiştir? (Üreteçlerin iç dirençleri önemsizdir.)

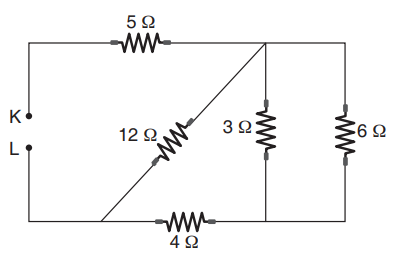

Şekilde elektrik devresine ait bir parça verilmiştir.

Buna göre K - L arasındaki eş değer direnç kaç Ω’dur?
