10. Sınıf Fizik Elektrik Devreleri Test 7

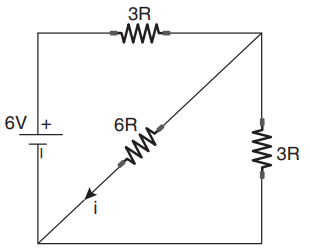

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre elektrik devresinde i akımını veren ifade aşağıdakilerden hangisidir?

(Üretecin iç direnci önemsizdir)

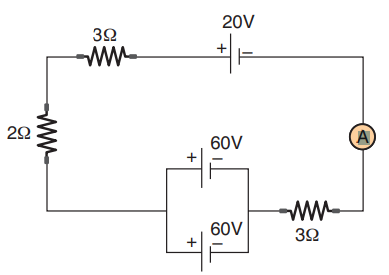

İç direnci önemsiz üreteçlerle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre ampermetrenin gösterdiği değer kaç amperdir?

İç direnci önemsiz üreteçle kurulmuş elektrik devresinde X ve Y dirençlerinden i₁ ve i₂ akımları geçmektedir.

Buna göre oranı kaçtır?

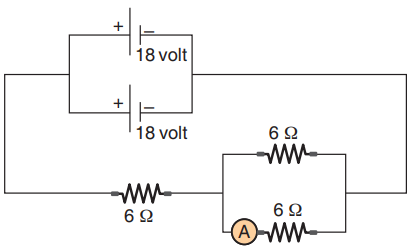

İç dirençleri önemsiz özdeş üreteç ve özdeş dirençlerle şekildeki elektrik devresi kurulmuştur.

Buna göre A ampermetresinde okunan değer kaç amperdir?

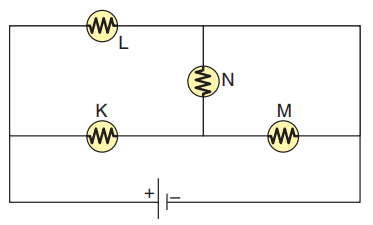

Özdeş lambalarla ve iç dirençleri önemsiz üreteçle şekildeki elektrik devresi kurulmuştur.

Buna göre devredeki lambaların parlaklıkları arasındaki büyüklük ilişkisi aşağıdakilerden hangisidir?

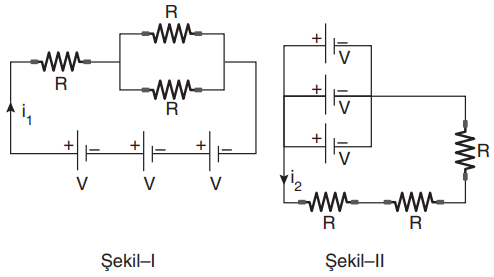

İç direnci önemsiz özdeş üreteç ve özdeş dirençlerle Şekil–I ve Şekil–II’deki elektrik devreleri kurulmuştur.

Buna göre, devrelerden geçen i1 ve i2 akımlarının oranı kaçtır?

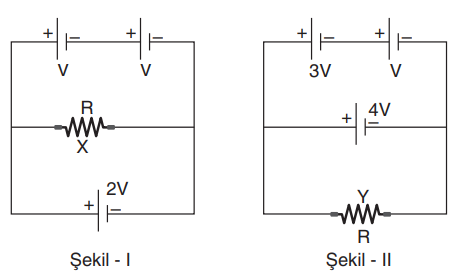

Şekil–I’de X direncinden geçen akım i_X, Şekil–II’de Y direncinden geçen akım i_Y dir.

Buna göre oranı kaçtır? (Üreteçlerin iç direnci önemsizdir)

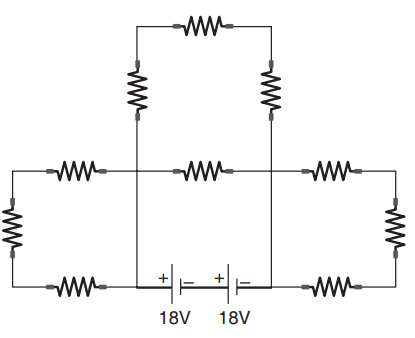

İç direnci önemsiz üreteçler ve özdeş dirençlerle kurulmuş elektrik devresi şekildeki gibidir.

Dirençleri değeri 2Ω olduğuna göre üreteçlerden çıkan akım kaç amperdir?

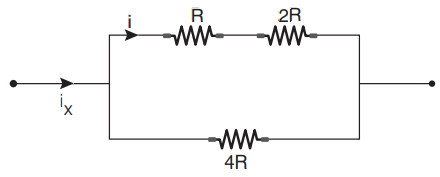

Şekilde verilen elektrik devre parçasında R direncinin üzerinden i akımı geçmektedir.

Buna göre i_X akımı kaç i’dir?

Elektrik akımı ile ilgili,

I. SI’da Birimi amperdir.
II. Birim zamandaki bir iletkenin kesitinden geçen
toplam yük miktarıdır.
III. Birimi

yargılarından hangileri doğrudur?
