10. Sınıf Fizik Elektrik Devreleri Test 8

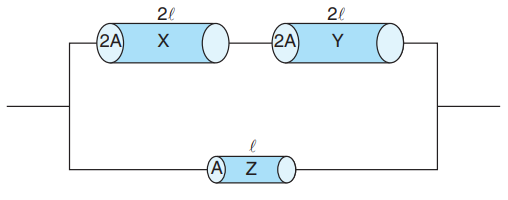

Kesit alanları 2A, 2A, A ve uzunlukları 2l , 2l ve l olan X, Y, Z iletkenlerinden X’in direnci R’dir.

Buna göre, elektrik devresinin eş değer direnci kaç R’dir? (X, Y, Z aynı maddeden yapılmıştır.)

İç direnci önemsiz üreteçle kurulmuş elektrik devresi şekildeki gibidir.

Buna göre elektrik devresinin eş değer direnci kaç ohm’dur?

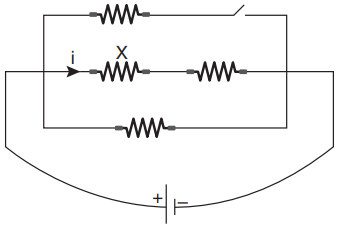

Özdeş dirençlerle kurulan devrede X direncinin üzerinden geçen akım anahtar açıkken i’dir.

Anahtar kapatılırsa X direnci üzerinden geçen akım kaç i olur? (Üretecin iç direnci önemsizdir)

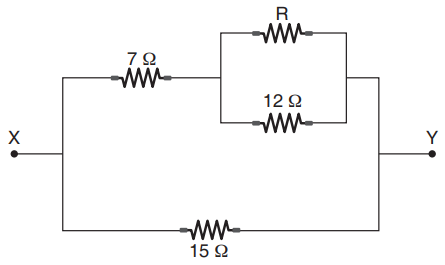

Şekildeki devre parçasının XY noktaları arasındaki eşdeğer direnç 6Ω’dur.

Buna göre, R direnci kaç Ω’dur?

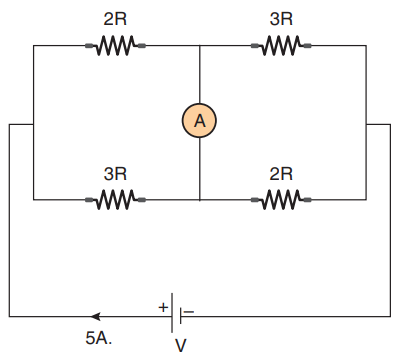

İç direnci önemsiz üreteçle kurulmuş elektrik devresinde ana koldan 5 amperlik akım geçmektedir.

Buna göre ampermetrede okunan değer kaç amperdir?

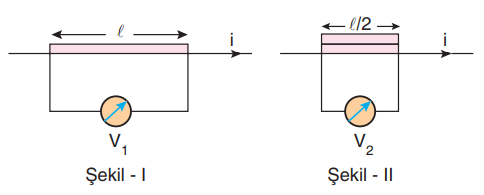

l uzunluğundaki iletken telden Şekil–I’deki gibi i şiddetine akım geçmekte iken uçları arasına bağlanan
voltmetrenin gösterdiği değer V1 oluyor. Aynı iletken tel Şekil–II’deki gibi ikiye katlanıp yine i şiddetinde
akım geçirildiğinde uçları arasına bağlanan voltmetrenin gösterdiği değer V₂ oluyor.

Buna göre, oranı kaçtır?

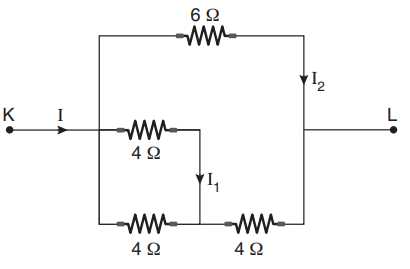

Şekildeki elektrik devresinin parçasında ana koldan akımı geçmektedir.

Buna göre I₁ akımının I₂ akımına oranı oranı kaçtır?

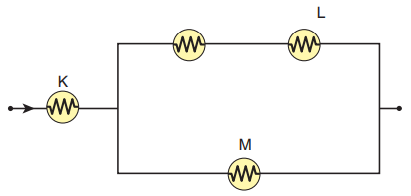

Özdeş lambalarla oluşturulmuş şekildeki devre parçasında K, L ve M lambalarının parlaklıkları P_K, P_L ve
P_M dir.

Buna göre P_K, P_L, P_M arasındaki ilişki aşağıdakilerden hangisidir?

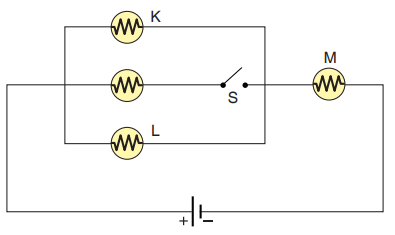

İç direnci önemsiz üreteç ve özdeş lambalarla kurulmuş elektrik devresi şekildeki gibidir.

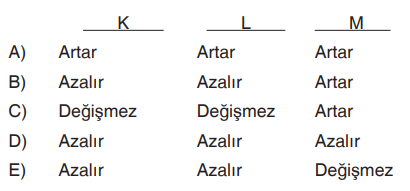

Buna göre S anahtarı kapatıldığında K, L ve M lambalarının parlaklık değişimi aşağıdakilerin hangisinde verilmiştir?

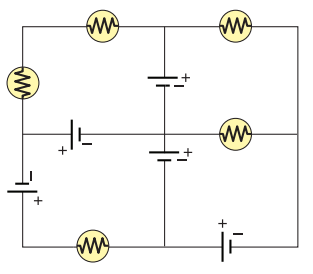

İç direnci önemsiz özdeş üreteçler ve lambalarla kurulmuş elektrik devresi şekildeki gibidir.

Buna göre devrede kaç lamba ışık vermez?
