10. Sınıf Fizik Elektrik ve Manyetizma Test 15

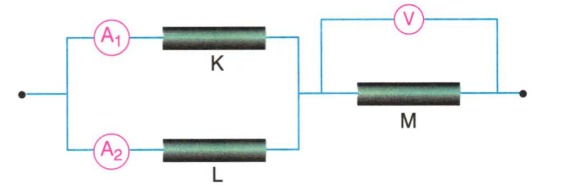

Bir fizik öğretmeni şekildeki devre parçasını tahtaya çiziyor.

Öğretmen öğrencilerine K, L, M metal iletkenleri ile kurulan devre parçasında A1 ve A2 ampermetrelerinin gösterdiği değerler ile V voltmetresinin gösterdiği değerlerin bilindiği bilgisini veriyor. Bu devre ile ilgili olarak öğrencilerine hangi fiziksel niceliklerin bulunabileceği sorusunu sorar. Öğrencilerin öğretmenin sorusuna verdiği yanıtlar aşağıdaki gibidir.
Ümit: M iletkenin direnci,
Veli: Devre parçasının eşdeğer direnci
Ezgi: K iletkenin direnci,
Duygu: M iletkeninin gücü
Yasin: L iletkeninin uçları arasındaki gerilim
Buna göre, öğretmenin sorusuna verilen yanıtlardan hangileri doğrudur?

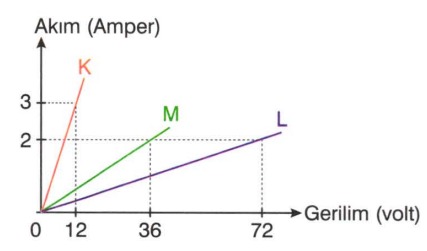

12 Ω luk üç direnç kullanılarak K, L, M elektrik devreleri oluşturuluyor. Devreler gerilim değeri artırılabilen üreteçlere bağlanıyor. K, L, M devrelerinde gerilime bağlı akım grafiği şekildeki gibidir.

Buna göre, aşağıdaki ifadelerden hangisi yanlıştır?

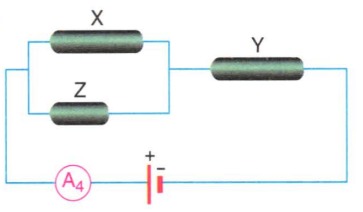

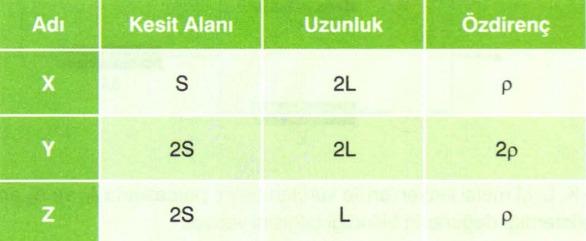

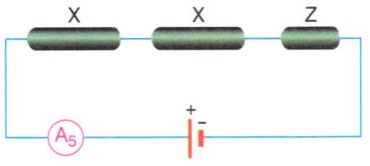

Deney yapan bir grup öğrenci kesit alanı , uzunluk ve öz dirençleri verilen X, Y, Z metal parçaları , iç dirençleri önemsiz özdeş piller ve ampermetre kullanarak elektrik devreleri hazırlıyorlar.

Buna göre, kurulan elektrik devresinin hangisinde ampermetrede okunan değer en büyüktür?
