10. Sınıf Fizik Elektrik ve Manyetizma Test 2

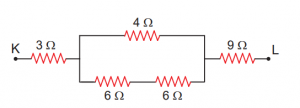

Şekildeki devre parçasında K – L uçları arasındaki eşdeğer direnç kaç ohmdur?

Bir iletken telin kesitinden 2 dakikada 6.10²¹ tane elektron geçiyor.

Buna göre iletken telden geçen elektrik akım şiddeti kaç Amperdir? (q_e = 1,6.10^–19 C)

Dirençlerin bağlanmasıyla ilgili,

I. Seri bağlı iki direnç paralel duruma getirilirse eşdeğer direnç azalır.
II. Elektrik akımı yüksek potansiyelden düşük potansiyele doğru akar.
III. İki özdeş direnç paralel bağlanırsa, eşdeğer direnç diğer dirençlerden büyük olur.

yargılarından hangileri doğrudur?

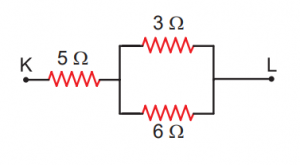

Şekildeki devre parçasında K – L uçları arasındaki eşdeğer direnç kaç ohmdur?

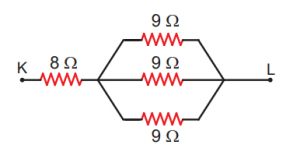

Şekildeki devre parçasında K – L uçları arasındaki eşdeğer direnç kaç ohmdur?

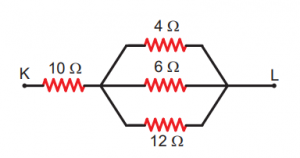

Şekildeki devre parçasında K – L uçları arasındaki eşdeğer direnç kaç ohmdur?

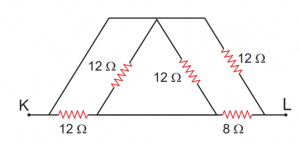

Şekildeki devre parçasında K – L uçları arasındaki eşdeğer direnç kaç Ω dur?

Özdeş dirençlerden oluşan şekildeki devrelerde K – L arası eşdeğer direnç R₁, M – N arası eşdeğer direnç R₂ dir.

Buna göre oranı kaçtır?

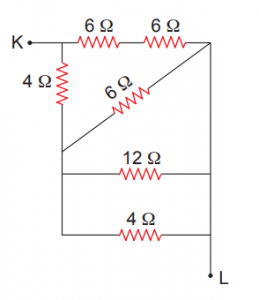

Şekildeki devre parçasında K – L uçları arasındaki eşdeğer direnç kaç Ω dur?

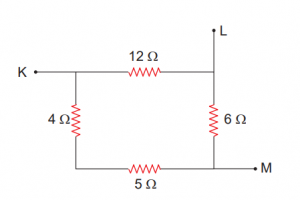

Şekildeki devre parçasında K - L arası eşdeğer direnç R₁, K - M arası eşdeğer direnç R₂, L - M arası eşdeğer direnç R₃ tür.

Buna göre eşdeğer dirençler arasındaki ilişki nedir?

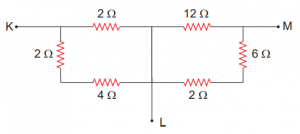

Şekildeki devre parçasında K - L arası eşdeğer direnç R₁, K - M arası eşdeğer direnç R₂, L - M arası eşdeğer direnç R₃ tür.

Buna göre eşdeğer dirençler arasındaki ilişki nedir?

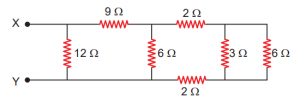

Şekildeki devre parçasında X – Y arasındaki eşdeğer direnç kaç ohmdur?
