10. Sınıf Fizik Elektrik ve Manyetizma Test 3

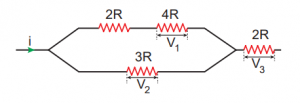

Direnç değerleri şekilde gösterimiş olan devre parçasında ana koldan i akımı geçmektedir.

4R, 3R ve 2R dirençlerinin uçları arasındaki potansiyel farkları sırayla V₁, V₂, V₃ olduğuna göre bu değerler arasındaki büyüklük ilişkisi nasıldır?

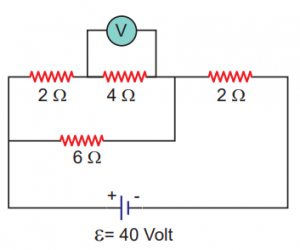

Şekildeki elektrik devresi iç direnci önemsiz üreteçle kurulmuştur.

Buna göre 4 Ω’luk direncin uçlarına bağlı voltmetrenin gösterdiği değer kaç V’tur?

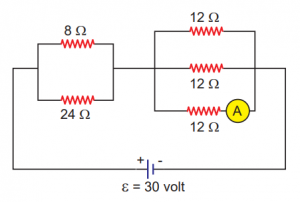

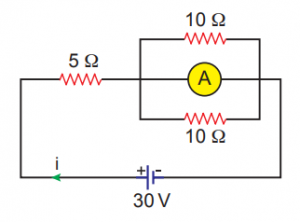

Şekildeki elektrik devresinde üretcin gerilimi e = 30 V dur.

Buna göre ampermetrenin gösterdiği değer kaç A’dir?

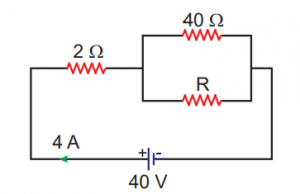

İç direnci önemsenmeyen şekildeki üreteç devrenin ana kolundan 4 A akım geçmesini sağlıyor.

Buna göre R direnci kaç ohmdur?

İç direnci önemsiz üreteç ve ideal ampermetre devreye şekildeki gibi bağlanmıştır.

Buna göre amperetrede okunan değer kaç Amper dir?

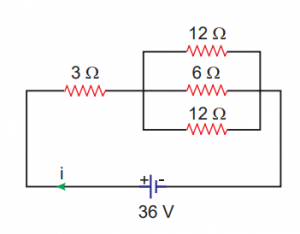

İç direnci önemsiz üreteçle kurulmuş devre şekildeki gibidir.

Buna göre anakoldan geçen i akımı kaç Amper dir?

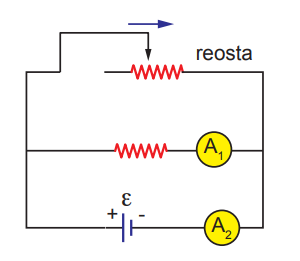

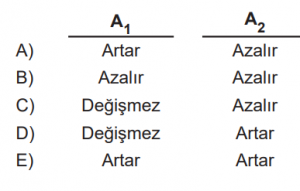

İç direnci önemsiz üreteçlerle kurulan şekildeki devrede reosta sürgüsü ok yönünde çekiliyor.

Buna göre A₁ ve A₂ ampermetrelerinin gösterdikleri değerler nasıl değişir?

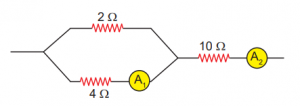

Şekildeki devre parçasında A₁ ampermetresinin gösterdiği değer 3 amperdir.

Buna göre, A₂ ampermetresinin gösterdiği değer kaç amperdir?

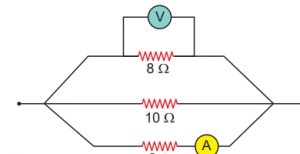

Şekildeki devre parçasında 8 ohmluk direncin uçlarına bağlı voltmetre 24 voltu gösteriyor.

Buna göre, 2 ohmluk dirençten geçen akım kaç amperdir?

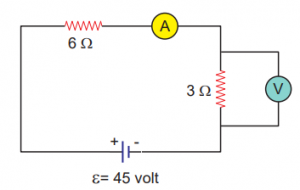

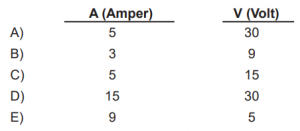

İç direnci önemsiz üreteç, ideal ampermetre ve ideal voltmetre ile şekildeki elektrik devresi kuruluyor.

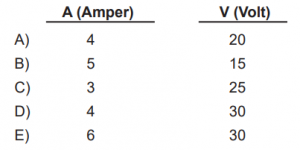

Buna göre ampermetre ve voltmetrenin göstergeleri hangi değerleri gösterir?

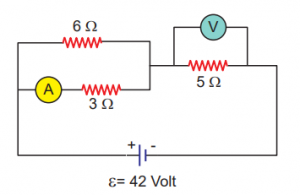

İç direnci önemsiz üreteç, ideal ampermetre ve ideal voltmetre ile şekildeki elektrik devresi kuruluyor.

Şekildeki devrede ampermetre ve voltmetrenin göstergeleri hangi değerleri gösterir?
