10. Sınıf Fizik Elektrik ve Manyetizma Test 4

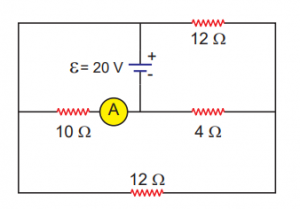

İç direnci önemsiz üreteçle kurulan şekildeki devrede üreteç gerilimi 20 voltdur.

Buna göre, ampermetrenin gösterdiği değer kaç amperdir?

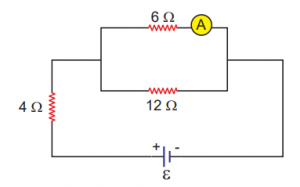

İç direnci önemsiz üreteçle kurulan şekildeki devrede ideal ampermetrenin gösterdiği değer 2 amperdir.

Buna göre, üretecin gerilimi ε kaç volttur?

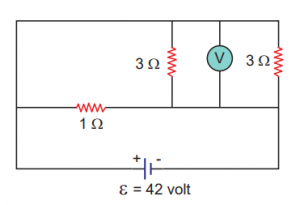

İç direnci önemsiz üreteçle kurulan şekildeki devrede voltmetrenin gösterdiği değer kaç volttur?

İç direnci önemsiz üreteçle kurulan şekildeki devrede ampermetrenin gösterdiği değer kaç amperdir?

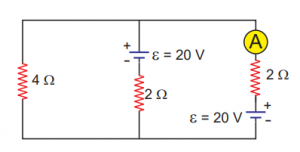

İç direnci önemsiz üreteçlerle kurulan şekildeki devrede ampermetrenin gösterdiği değer kaç amperdir?

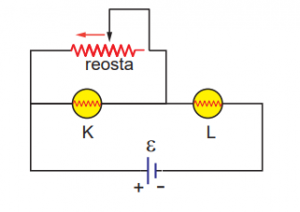

Şekildeki elektrik devresinde reosta sürgüsü ok yönünde hareket ettiriliyor.

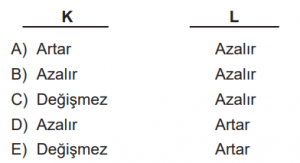

Buna göre, K ve L lambalarının birim zamanda yaydığı enerjiler nasıl değişir?

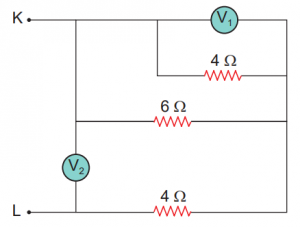

Şekildeki devre parçsında ideal voltmetrelerin gösterdiği değerler V₁ ve V₂ dir.

Buna göre  oranı kaçtır?

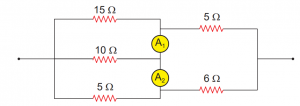

Şekildeki devre parçsında ideal ampermetrelerin gösterdiği değerler A₁ ve A₂ dir.

Buna göre oranı kaçtır?

Şekildeki devre parçasında 18 Ω luk direnç üzerinden 1 A akım geçiyor.

Buna göre ideal volmetrenin gösterdiği değer kaç volt’tur?

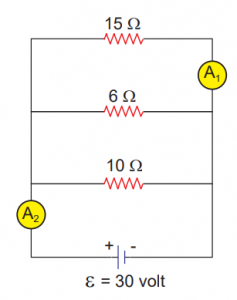

İç direnci önemsiz üreteçle kurulmuş şekildeki devrede ideal ampermetrelerin gösterdiği değerler sırayla A₁ ve A₂ dir.

Buna göre oranı kaçtır?

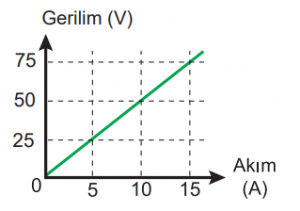

Dayanabileceği maksimum elektrik gücü 2000 Watt olan bir elektrikli ısıtıcının akım ve gerilimi arasındaki ilişkiyi gösteren grafiği şekildeki gibidir.

Buna göre ısıtıcının dayanabileceği en yüksek gerilim değeri aşağıdakilerden hangisidir?

Şekildeki devre parçasında R₁ direncinin gücü 125 Watt'tır.

Buna göre; K – L uçları arasındaki potansiyel fark kaç Volt tur?
