10. Sınıf Fizik Elektrik ve Manyetizma Test 7

Her birinin direnci 12 Ω olan 3 adet özdeş iletken birbirine bağlandığında elde edilebilecek en büyük eşdeğer direnç R₁ en küçük eşdeğer direnç ise R₂ oluyor.

Buna göre oranı kaçtır?

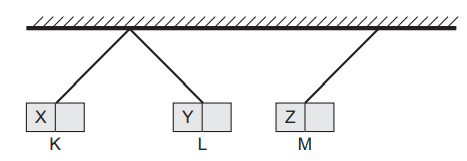

K, L ve M cisimlerinden ikisi mıknatıs biri demir bir cisimdir. Belirlenen uçları X, Y ve Z olarak adlandırılan cisimler ip yardımıyla bağlanıp yaklaştırıldığında şekildeki konumu alıyor.

Buna göre,

I. M demir cisimdir.
II. X ve Y uçları zıt kutupludur.
III. Z ucu N kutbudur.

yargılarından hangileri doğrudur?

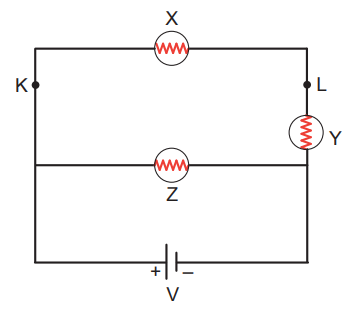

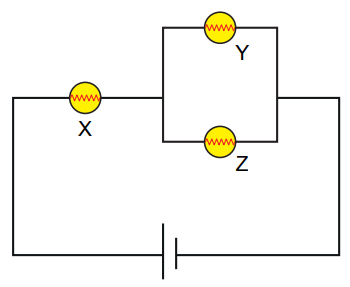

İç direnci önemsiz üreteç ve X, Y ve Z lambaları ile kurulan şekildeki düzenekte lambaların parlaklıkları sırayla P_X, P_Y ve P_Z’dir.

Buna göre, KL noktaları arasına X lambasına paralel bir lamba daha bağlanırsa P_X, P_Y ve P_Z nasıl değişir?

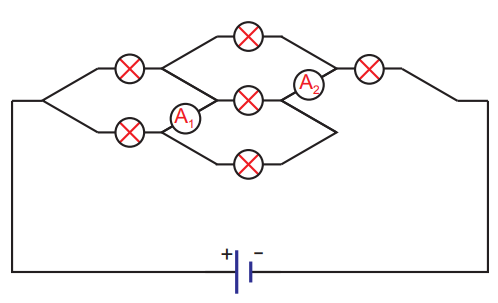

İç direnci önemsiz üreteç, özdeş lambalar ve ideal ampermetrelerle şekildeki elektrik devresi kuruluyor.

Buna göre ampermetrelerin gösterdiği değerler oranı kaçtır?

Uzun metal bir plaka, gerilim kaynağı ve ampermetre kullanılarak yapılan deneyde bir metalin direncinin bağlı olduğu fiziksel özellikler araştırılıyor.

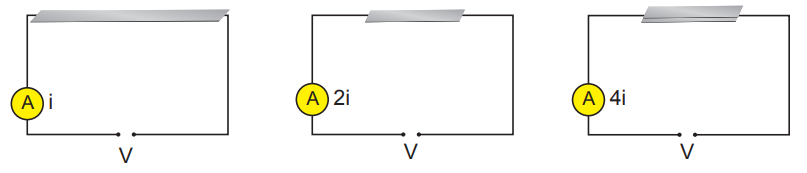

Metal plakanın takılı olduğu devrede ampermetre i, metal plaka ikiye bölünüp bir yarının takıldığı devrede ampermetre 2i ve kesik iki plakanın üstüste yerleştirilip takıldığı devrede ampermetre 4i akım değeri göstermektedir.

Oluşturulan devrelerin tümünde aynı V gerilimi uygulandığına göre;

I. Plakanın uzunluğu artarsa direnci artar.
II. Plakanın kalınlığı artarsa direnci artar.
III. Plakanın direnci uzunluğun karesi ile orantılıdır.

hangileri doğrudur?

Güç kaynağı ve elektrikle çalışan aletler arasında bağlantı kurmak için iletken kullanılması gerekir. Büyük devreler için kablo ile yapılan bu işlem daha küçük yapılar için iletken mürekkep ile yapılabilir. İletken mürekkep çizildiği zeminde tıpkı bir iletken kablo gibi davranır.

İletken mürekkep ile şekildeki devre çiziliyor.

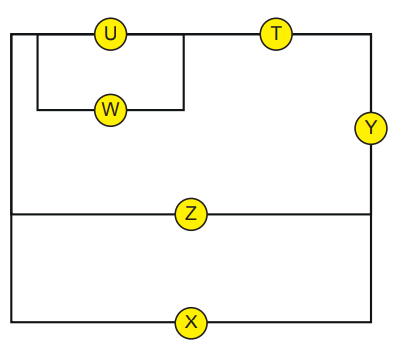

İletken mürekkep ile çizilen devrede X, Y, Z, T, U ve W devre elemanlarının takılabildiği boşluklardır.

Hassas voltmetreler, hassas ampermetreler, led lambalar ve güç kaynakları ile devre oluşturulacaktır.

Hangi devrede lambalar ışık verir?

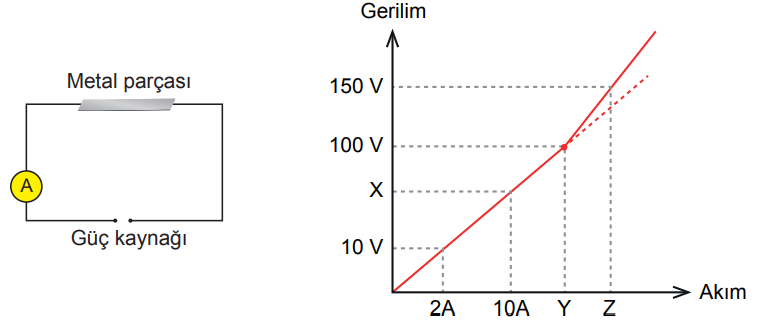

Bilinmeyen metal parçası, ampermetre ve güç kaynağı ile basit bir elektrik devresi kuruluyor. Potansiyel değeri düzenli olarak arttırılıp akım değerleri kaydediliyor.

Buna göre yapılan çıkarımlardan hangisi yanlıştır?

X, Y ve Z harfleri ile kodlanmış özdeş üç lamba kullanılarak bir elektrik devresi kuruluyor.

Lambalardan birinin kesinlikle sağlam olduğu biliniyor.

Devredeki lambaların ışık vermesi ile ilgili yapılan yorumlardan hangisi yanlış olur?

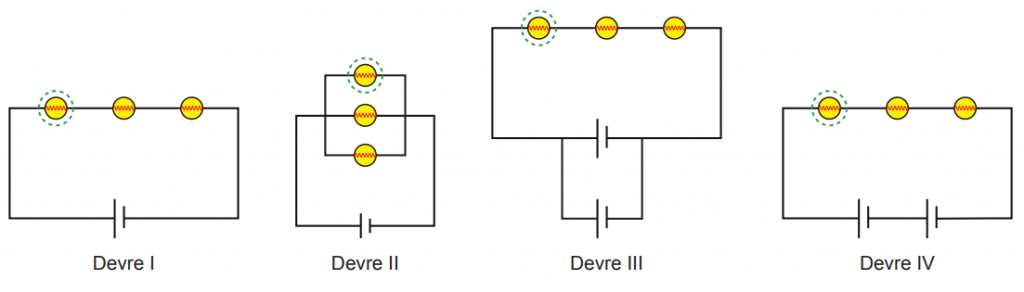

Özdeş lambalar, özdeş pil ve iletken kablolar yardımıyla elektrik devreleri kuruluyor. Her sistemden seçilen bir lamba mat bir silindir içine alınıyor ve parlaklıkları izleniyor.

Gözlem sonucu yapılan çıkarımlardan hangisi yanlış olur?

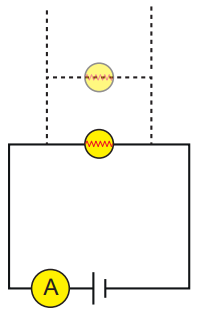

İç direnci önemsiz pil ile direnci R olan tek lamba kullanılarak kurulan devrede ampermetre i değerini gösteriyor ve V gerilimine sahip pil t süre sonra bitiyor.

Aynı devre tam dolu V gerilimine sahip pil ile tekrar kuruluyor ve lambaya paralel özdeş bir lamba daha devreye eklendiğinde ampermetre 2i değerini gösteriyor. Sırayla lambalar paralel olacak şekilde lamba sayısı n olana kadar lamba eklenmeye devam ediliyor.

Oluşan son devre için yapılan yorumlardan hangisi yanlıştır?
