10. Sınıf Fizik Elektrik ve Manyetizma Test 8

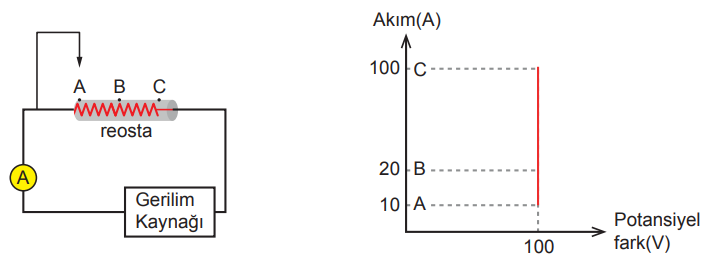

Bir grup öğrenci reosta adı verilen elektriksel devre elemanını anlamaya çalışıyor. Bunun için reosta, ampermetre ve gerilim kaynağı ile basit bir devre kuruyorlar. Gerilim kaynağını çalıştıran öğrenciler reosta üzerinde bulunan sürgüyü A, B ve C noktalarından çekerek ampermetrede okunan değerleri kaydedip akım potansiyel fark grafiği çiziyorlar.

Buna göre reosta ve devre için hangisi yanlıştır?

Elektrik tesisatı olan her yerde sigorta bulunması gerekir. Elektrik sigortası temelde bir güvenlik aracıdır.Sigortanın temel işlevi, devreden belli bir değerin üzerinde akım geçişi olduğunda elektrik tesisatını devre dışı bırakmak; akım geçişini engellemektir. Halk dilinde sigorta atması olarak bilinen bu durum temelde güvenlik işlevinin yerine getirilmesidir.

Özellikle evlerde kullanılan sigorta panelinde çok sayıda düğme bulunur. Bunlardan biri evin tesisatının tamamına bakarken diğerleri belirli parçalardan sorumludur.

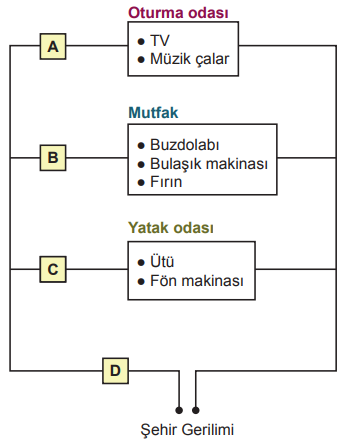

Bir eve ait elektrik tesisatında bulunan A, B, C ve D sigorta düğmelerinin sorumlu olduğu tesisat parçaları verilmiştir.

Buna göre yapılan yorumlardan hangisi yanlıştır?

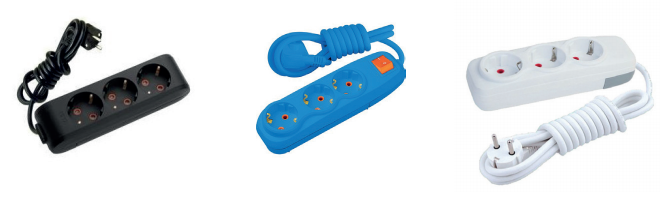

Daha fazla elektrikli aleti aynı anda çalıştırmak için tek priz kullanılacaksa üçlü kablo dediğimiz aygıtlar kullanılır. Siyah, beyaz ve mavi renkli üç uzatma kablosu ile tek priz kullanarak aynı anda elektrikli aletleri çalıştırmak için çözümler üretilmeye çalışılıyor.

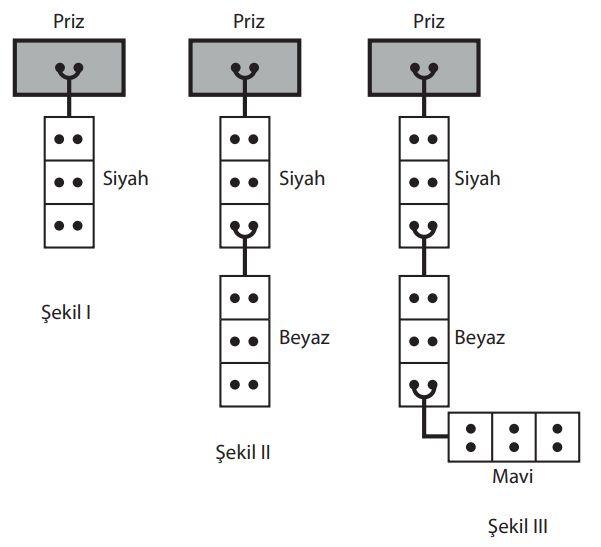

Şekil I, II ve III’deki düzenekler sırasıyla oluşturuluyor.

Oluşturulan düzeneklerde her göze bir elektrikli alet takılabildiğine göre;

I. Üçlü kablodaki her bir göz prize paralel bağlanır.
II. Şekil II’de aynı anda 5 alet çalışabilir.
III. Düzenekler içerisinde siyah kablodan geçen akım miktarı şekil III’de en fazladır.
IV. Prizdeki gerilimin en az olduğu düzenek şekil I’dir.

hangileri kesinlikle doğrudur?

Evlerimizde ya da okullarımızdaki tüm elektik tesisatları birbirine paralel bağlıdır. Ahmet okulun toplantı salonundaki özdeş avizelerden ilkini açtığında verdiği ışık miktarının diğer üç avizeyi açtığında
da değişmediğini gözlemliyor.

Ahmet bu durumdan yola çıkarak verilen sonuçlardan hangisine ulaşabilir?

Özdeş K, L ve M lambaları, iki adet özdeş üreteç ve yeterince iletken tel kullanarak; Ali, Ayşe ve Mehmet adlı üç öğrenci elektik devresi yapacaktır. Öğrenciler verilen tüm lamba ve üreteçleri kullanmak zorundadır.

Ali : M lambası Ayşe ve Mehmet’in devresindeki M lambasından daha sönük yanacaktır.
Ayşe : L lambası Mehmet’in devresindeki L lambası ile eşit parlaklıkta yanacaktır.
Mehmet : K lambası hem kendi devresinde hem de Ali ve Ayşe’nin devresindeki lambalardan daha parlak yanacaktır.

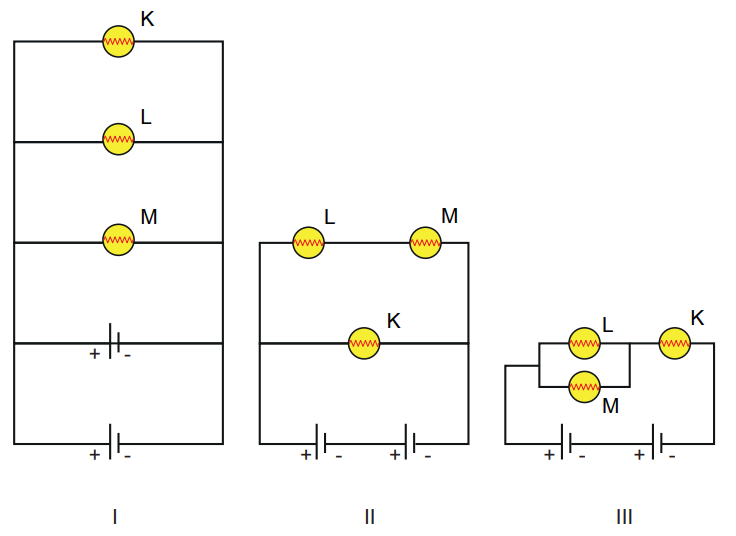

Bu bilgilere dayanarak I, II ve III numaralı devreler verilmiştir.

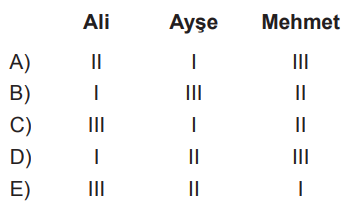

Buna göre Ali, Ayşe ve Mehmet hangi devreleri yapmış olabilir?

Ampul ve tasarruflu ampulün çalışma mekanizmaları birbirinden farklıdır. Ampul tungsten telinin kızarması, tasarruflu ampul ise içinde bulunan gazın ışıması prensibi ile çalışır.

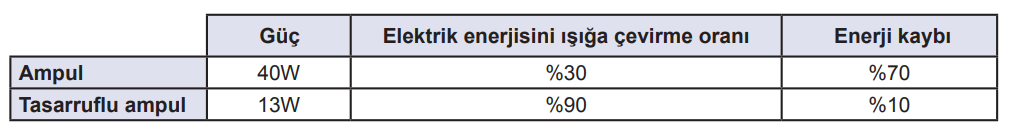

40W ampul ile 13W tasarruflu ampule ait elektrik enerjisini ışık enerjisine dönüştürme oranları verilmiştir. Kayıp enerji olarak verilen yüzde ısı enerjisine dönüşen enerji miktarını gösterir.

Örnek olarak verilen ampullere ait bilgiler doğrultusunda hangisi yanlıştır?
(Şehir gerilimi yaklaşık 220 V’tur.)

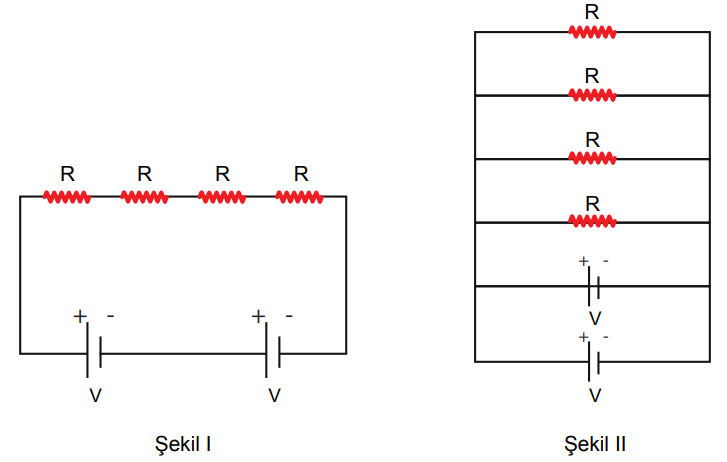

Bir öğrenci elinde bulunan dört özdeş direnç ve iç direnci önemsiz iki özdeş üreteç ile şekil I ve II’de verilen iki farklı elektrik devresini kuruyor. Öğrenci şekil I’de verilen tüm devre elemanlarını seri, şekil II’de ise hepsini birbirine paralel bağlıyor.

Buna göre, öğrencinin kurduğu elektrik devreleri ile ilgili olarak verilen bilimsel yorumlardan hangisi doğrudur?

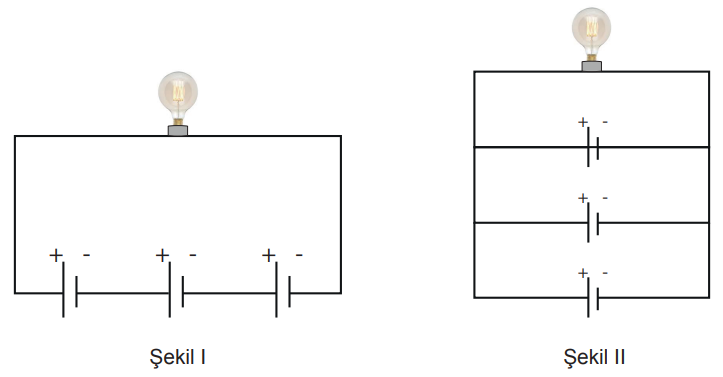

Kamp yerinde bir gece kalmak zorunda kalan bir grup genç, bozulan el feneri içindeki lamba ile aydınlanma ihtiyaçlarını karşılamak için bir düzenek kuracaklardır. Ellerinde bulunan üç pil yardımıyla şekil I ve II’deki düzenekleri kuruyorlar.

Buna göre;

I. Daha uzun süre aydınlık ortam istiyorlarsa şekil I’deki devreyi kullanmalılar.
II. Işığa daha çok ihtiyaç duyuyorlarsa şekil II’deki devreyi kullanmalılar.
III. Daha uzun süre aydınlık ortam istiyorlarsa şekil II’deki devreyi kullanmalılar.

verilen önerilerden hangileri doğrudur?

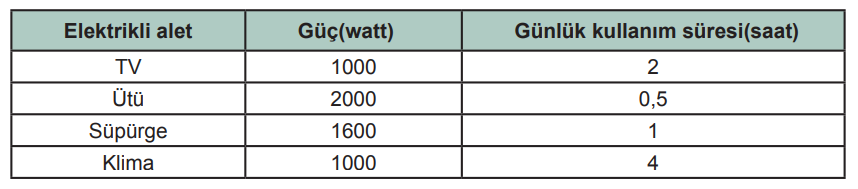

Bir evde kullanılan elektrikli aletlerin güçleri ve çalışma süreleri tabloda verilmiştir.

Faturalandırma işleminde elektrik enerjisi için belirlenen indeks kwh için 0,5 ¡ olduğuna göre, 30 günde bu aletlerin kullanımından kaynaklanan fatura tutarı kaç t’dir?

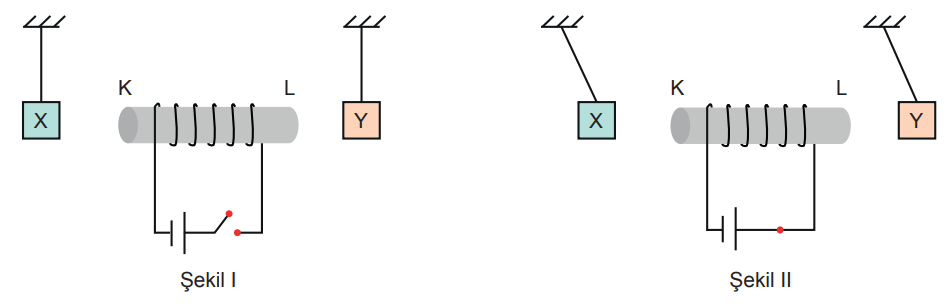

X ve Y cisimleri iplerle tavana bağlı iken aralarına bir elektromıknatıs şekil I’deki gibi yerleştiriliyor. Anahtar kapatıldığında sistem şekil II’deki gibi dengeye geliyor.

Buna göre;

I. X bir mıknatıstır.
II. Y bir mıknatıstır.
III. Elektromıknatısın K ucu mıknatısın S kutbu gibi davranır.

yargılarından hangileri kesinlikle doğrudur?
