10. Sınıf Fizik Lambalar Test 2

Şekildeki devrede lambanın ışık vermesi için hangi anahtarın kapatılması gerekli ve yeterlidir?

Özdeş lambalarla oluşturulan şekildeki elektrik devresinde S anahtarı açıkken tüm lambalar ışık vermektedir.
Buna göre, S anahtarı kapatıldığında K ve L lambalarının parlaklıkları nasıl değişir?
(Üretecin iç direnci önemsenmiyor.)

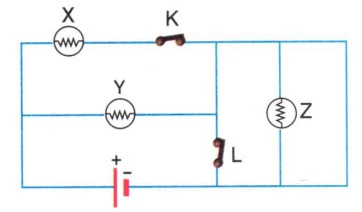

Özdeş X, Y, Z ampullerinden oluşan şekildeki elektrik devresinde K ve L anahtarları kapalıdır.
Buna göre,
I. K ve L anahtarları kapalı iken X, Y, Z ampulleri ışık verir.
II. Yalnız K anahtarı açıldığında sadece Y ampulü ışık verir.
III. Yalnız L anahtarı açıldığında X ve Y ampulleri ışık verir.
yargılarından hangileri doğrudur?

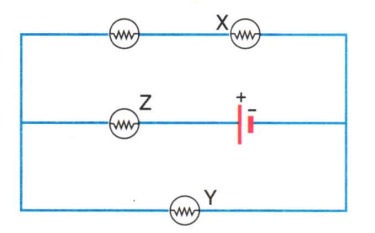

Özdeş lambalarla şekildeki elektrik devresi kuruluyor.
X, Y, Z lambalarının parlaklıkları sırasıyla Px, Pv ve Pz olduğuna göre, bunlar arasındaki ilişki nasıldır?

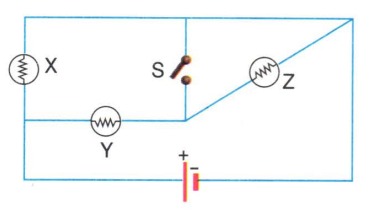

Özdeş X, Y, Z lambalarıyla oluşturulan şekildeki elektrik devresinde S anahtarı açıktır.
Buna göre, S anahtarı kapatıldığında,
I. X lambasının parlaklığı değişmez.
II. Y lambasının parlaklığı artar.
III. Z lambası söner.
yargılarından hangileri doğrudur?
(Üretecin iç direnci önemsizdir.)

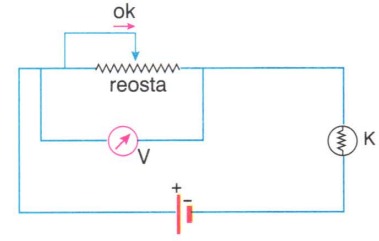

İç direnci önemsenmeyen üreteç, reosta ve K lambası ile şekildeki elektrik devresi kuruluyor.
Buna göre, reostanın sürgüsü ok yönünde bir miktar çekilirse,
I. K lambasının parlaklığı artar.
II. Üreteçten çıkan akım azalır.
III. Voltmetrenin gösterdiği değer azalır.
yargılarından hangileri doğrudur?

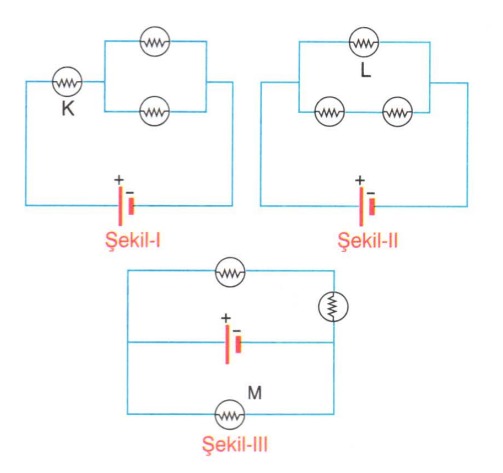

Özdeş ampul ve özdeş üreteçlerle Şekil-I , Şekil-II , Şekil-III teki elektrik devreleri kuruluyor. K, L, M ampullerinin parlaklıkları sırasıyla PK, PL ve PM olduğuna göre, bunlar arasındaki ilişki nedir?
(Üreteçlerin iç dirençleri önemsizdir.)
