10. Sınıf Fizik Mercekler Test 4

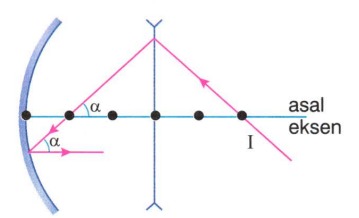

Kalın kenarlı mercek ile çukur ayna asal eksenleri çakışacak biçimde şekildeki gibi yerleştirildiğinde, tek renkli I ışınının izlediği yol şekildeki gibidir.
Buna göre,
I. Ortamın kırıcılık indisi merceğinkinden büyüktür.
II. Merceğin bir tarafındaki odağı ile aynanın merkezi çakışıktır.
III. Mercek ile aynanın odak uzaklıkları eşittir.
yargılarından hangileri doğrudur?
(Noktalar arası uzaklıklar eşittir )

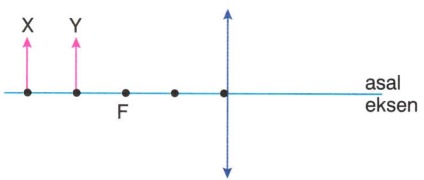

Hava ortamında bulunan ve odağı F noktası olan ince kenarlı merceğin önüne X ve Y cisimleri şekildeki gibi yerleştiriliyor.
Cisimlerin görüntüleri eşit boyda olduğuna göre,
I. X cisminin boyu Y ninkinden büyüktür.
II. Görüntüleri terstir.
III. X in görüntüsü merceğe Y ninkinden daha yakındır.
yargılarından hangileri doğrudur?
(Noktalar arası uzaklıklar eşittir.)

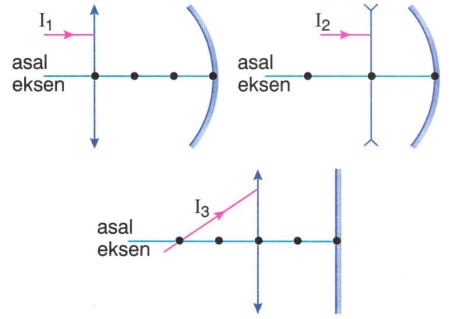

Odak uzaklıkları eşit ve 1br olan çukur ayna ve mercekler ile düzlem ayna şekildeki gibi yerleştirilmiştir.
Merceklere asal eksene paralel olarak gönderilen aynı renkli I1, I2, I3 ışınlarından hangileri yansıma ve kırılmalar sonucu kendi üzerinden geri döner?
(Noktalar arası uzaklıklar eşit ve 1br dir.)

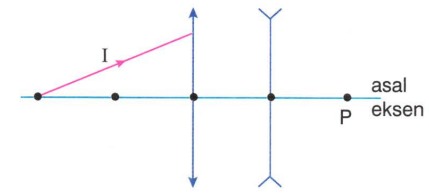

Bir ince kenarlı mercek ile kalın kenarlı mercek asal eksenleri çakışacak biçimde şekildeki gibi yerleştiriliyor.

P noktası ince kenarlı merceğin 2F noktası kalın kenarlı merceğin ise odağı olduğuna göre, tek renkli ı ışını bu merceklerde aşağıdaki yollardan hangisini izler? (Noktalar eşit aralıklıdır.)

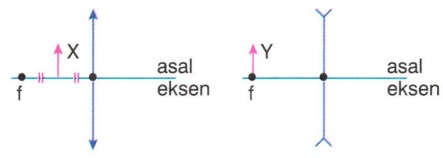

Odak uzaklıkları eş t ve f kadar olan ince ve kalın kenarlı mercek önüne özdeş X ve Y cisimleri şekildeki gibi yerleştirilmiştir.
Buna göre,
I. Cisimlerin görüntüleri sanaldır.
II. X in görüntüsünün boyu Y nin görüntüsünün boyundan büyüktür.
III. Y nin görüntüsü cisme göre merceğe daha yakındır.
yargılarından hangileri doğrudur?

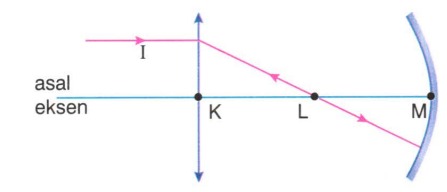

Hava ortamında asal eksenleri çakışacak biçimde ince kenarlı mercek ile çukur ayna yerleştirilm ştir.
Merceğe gönderilen tek renkli I ışınının izlediği yol şekildeki gibi olduğuna göre,
I. Merceğin bir tarafındaki odağı ile çukur aynanın merkezi çakışıktır.
II. Merceğin odağı çukur aynanın odağından büyüktür.
III. Merceğin optik merkezi ile aynanın tepe noktası arası uzaklık, merceğin odak uzaklığının iki katı kadardır.
yargılarından hangileri doğrudur?
(Noktalar arası uzaklıklar eşittir )

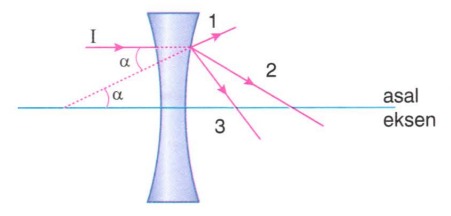

Hava ortamında bulunan kalın kenarlı merceğe tek renkli I ışını şekildeki gibi gönderiliyor.

Buna göre, I ışını numaralandırılmış yollardan hangilerini izleyebilir?

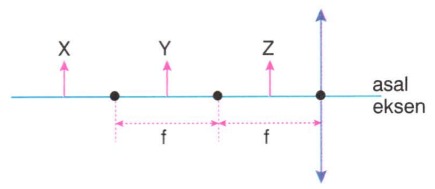

Şekildeki yakınsak merceğin odak uzaklığı f kadardır.
Buna göre, X, Y, Z cisimlerinden hangilerinin görüntüsünün boyu, cisminkinden uzundur?
