10. Sınıf Fizik Mercekler Test 6

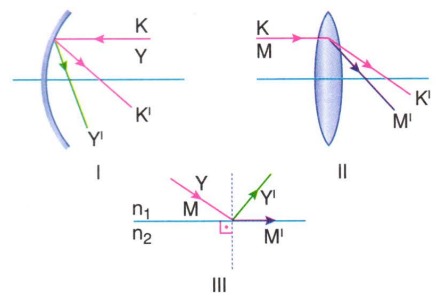

K (Kırmızı), Y (Yeşil), M (Mor) ışınların I, II, IIIdüzeneklerinde izlediği yollar şekilde verilmiştir.
Buna göre, hangi düzeneklerde ışınların izlediği yollar doğru çizilmiş olabilir?

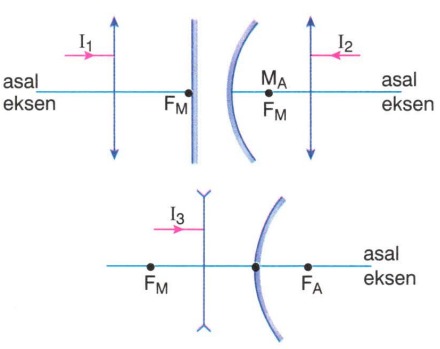

Mercek ve aynalarla kurulan şekildeki optik düzeneklere aynı renkli I1, I2 ve I3 ışınları asal eksene paralel olarak gönderiliyor.
Buna göre, I1, I2 ve I3 ışınlarından hangileri yansıma ve kırılmalar sonucu kendi üzerinden geri dönebilir?
(FA, FM; Ayna ve merceklerin odakları, MA: Aynanın merkezi)

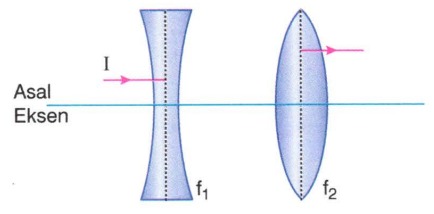

Asal eksenleri çakışık, kalın ve ince kenarlı merceklerden, kalın kenarlı merceğe asal eksene paralel gelen tek renkli I ışını merceklerden kırıldıktan sonra yine asal eksene paralel olarak gidiyor.
Kalın ve ince kenarlı merceklerin odak uzaklıkları sırasıyla f1 ve f2 olduğuna göre,
I. f2 > f1 dir.
II. Merceklerin bir tarafındaki odak noktaları çakışıktır.
III. Mercekler arası uzaklık f2-f1 kadardır.
yargılarından hangileri doğrudur?

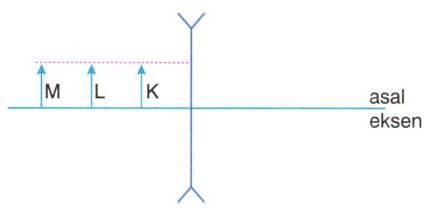

Hava ortamında bulunan kalın kenarlı mercek önüne eşit boydaki K, L ve M cisimleri şekildeki gibi yerleştiriliyor. K, L, M cisimlerinin görüntülerinin boyları, sırasıyla hK, hL ve hM olduğuna göre, bunlar arasındaki ilişki nasıldır?

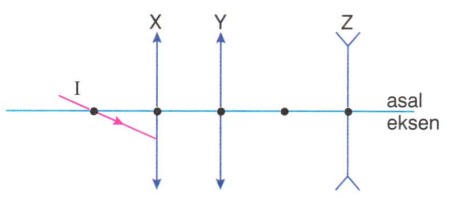

Odak uzaklıkları eşit ve f kadar olan asal eksenleri çakışık ince kenarlı X, Y ve kalın kenarlı Z merceklerinden oluşan optik düzeneğe tek renkli I ışını şekildeki gibi gönderiliyor.
Buna göre, ışın düzeneği aşağıdakilerden hangisi gibi terk edebilir?
(Noktalar arası uzaklıklar eşit ve f kadardır.)

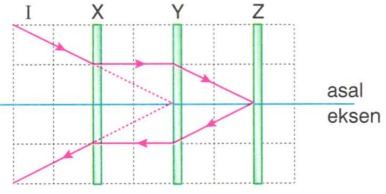

Hava ortamındaki X, Y kutularına mercek, Z kutusuna ise bir ayna asal eksenleri çakışacak biçimde yerleştiriliyor.
Tek renkli I ışınının bu düzenekte izlediği yol şekildeki gibi olduğuna göre,
I. X ve Y nin bir taraflarındaki odakları çakışıktır.
II. Z de tümsek ayna vardır.
III. X te ıraksak, Y de yakınsak mercek vardır.
yargılarından hangileri kesinlikle doğrudur?
(Bölmeler eşit aralıklıdır )

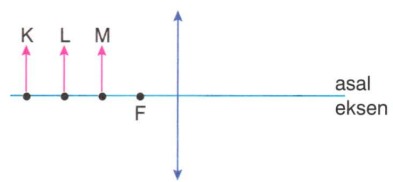

Odağı F olan ince kenarlı merceğin asal eksenine dik olacak biçimde ışıklı K, L, M cisimleri şekildeki konumlarına yerleştirilmiştir.
K, L, M cisimlerinin kendi görüntülerine uzaklıkları sırasıyla xK, xL, xM olduğuna göre, bunlar arasındaki ilişki nasıldır?
(Noktalar arası uzaklıklar eşittir.)

I. Mikroskop
II. Teleskop
III. Slayt gösterici
Yukarıdaki araçların hangilerinin yapısında mercek bulunur?
