10. Sınıf Fizik Mıknatıs Ve Manyetik Alan Test 1

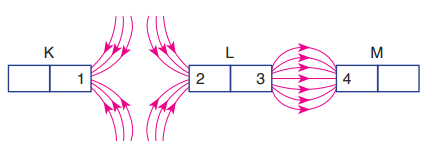

K, L, M çubuk mıknatıslarının oluşturduğu manyetik alan çizgileri aşağıdaki gibidir.

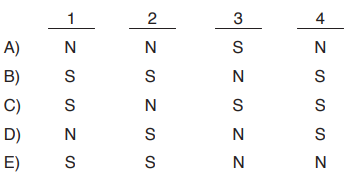

Buna göre, mıknatısların 1, 2, 3, 4 numaralı kutuplarının işareti aşağıdakilerden hangisindeki gibidir?

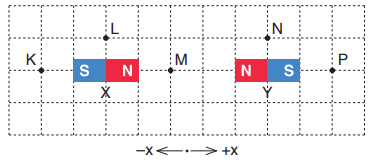

Özdeş X, Y çubuk mıknatısları eşit bölmeli düzleme şekildeki gibi yerleştirilmiştir.

Buna göre; K, L, M, N, P noktalarının hangisindeki manyetik alanın yönü yanlış verilmiştir?

Bir pusula bulunduğu noktadaki manyetik alanın yönünü gösterir.

Buna göre, Dünya'nın çevresindeki X, Y, Z, T mıknatıslarından hangileri şekilde gösterilen konumda dengede kalır?

Kuzey Yarım Küre'deki bir pusulanın ibresi ile ilgili,

I. N kutbu yere doğru eğilir.
II. N kutbu coğrafi kuzey kutbunu gösterir.
III. S kutbu manyetik kuzey kutbunu gösterir.

yargılarından hangileri doğrudur?

İdeal bir akım makarasının içinde oluşan manyetik alan şiddeti;

I. akım şiddeti,
II. sarım sıklığı,
III. akım makarasının yarıçapı

niceliklerinden hangilerine bağlıdır?

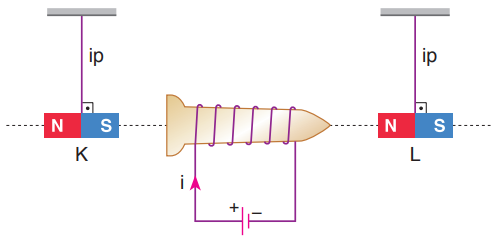

Tam orta noktalarından tavana asılı K, L çubuk mıknatısları ve elektromıknatıs şekildeki konumda tutuluyor.

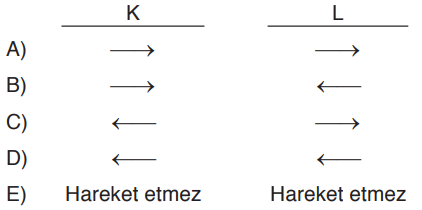

Sadece elektromıknatıstan etkilenen K ve L mıknatısları serbest bırakılırsa hareket yönleri aşağıdakilerden hangisi gibi olur?

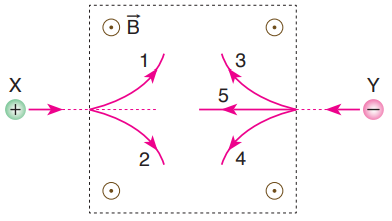

Elektrik yükleri +q ve –q olan X, Y cisimleri sayfa düzlemine dik dışarı doğru yönelmiş manyetik alanının olduğu bölgeye şekildeki gibi giriyor.

Bu parçacıklar manyetik alan içinde şekilde belirtilen yörüngelerden hangilerini izleyebilir?

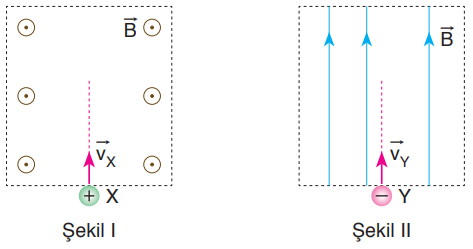

Pozitif ve negatif elektrikle yüklü X, Y parçacıkları yönleri Şekil I ve Şekil II'deki gibi olan manyetik alanların bulunduğu bölgelere hızıyla giriyor.

Buna göre, bu parçacıkların manyetik alan içerisindeki yörüngeleri aşağıdakilerden hangisinde doğru gösterilmiştir?

Şekildeki LC devresi f frekanslı elektromanyetik dalgalarla rezonansa girmektedir.

Bu devrede, başlangıçta

I. sığacın kapasitansını artırma,
II. bobinin indüktansını artırma,
III. bobinin indüktansını azaltma

işlemlerinden hangileri tek başına yapılsaydı devre f'den büyük elektromanyetik dalgalarla rezonansa girerdi?
(Ohmik dirençler ihmal ediliyor.)

Şekildeki elektrik devresi X devre elemanı ve AC güç kaynağına bağlanmıştır. Güç kaynağının geriliminin
etkin değeri sabit tutularak akımın frekansı artırıldığında, akımın etkin değeri azalıyor.

Buna göre, X ile gösterilen devre elemanı;

I. bobin,
II. sığaç,
III. reosta

verilenlerden hangileri olabilir?
