10. Sınıf Fizik Mıknatıs Ve Manyetik Alan Test 2

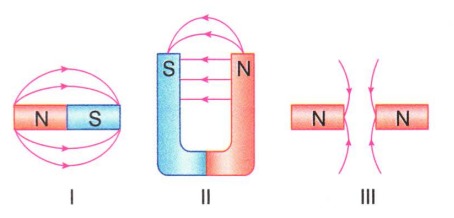

Şekilde mıknatıslar üzerinde oluşan manyetik alan çizgileri verilmiştir.
Buna göre I, II, III ten hangilerinde alan çizgileri doğru gösterilmiştir?

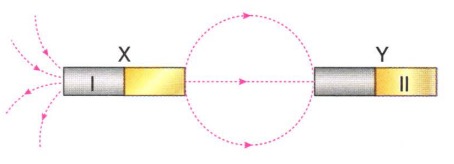

X, Y knatısları arasında oluşan manyetik alan çizgileri şek ldeki gibidir.
Buna göre,
I. X knatısının I nolu kutbu N dir.
II. Y mıknatısının il nolu kutbu N dir.
III. Y knatısının il nolu kutbu S dir.
yargılarından hangileri doğrudur?

Yapılan deneylerde mıknatıslarda iki kutup olduğu gözlenmektedir.
Buna göre, X, Y, Z mıknatıslarının I, II ve III bölgelerinin kutupları nedir?

Yan yana konulmuş üç mıknatısın manyetik alan çizgilerinden bazıları şekildeki gibidir.
Buna göre, mıknatısların 1, 2, 3 kutuplarının işareti aşağıdakilerden hangisidir?

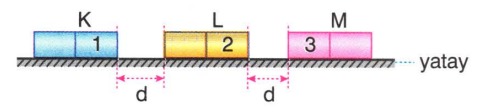

Özdeş K, L, M mıknatısları sürtünmesiz yatay düzlemde şekildeki konumda tutuluyor.
L mıknatısı serbest bırakıldığında hareketsiz kaldığına göre, mıknatısların 1, 2, 3 numaralı kutuplarının işareti aşağıdakilerden hangisi gibi olabilir?

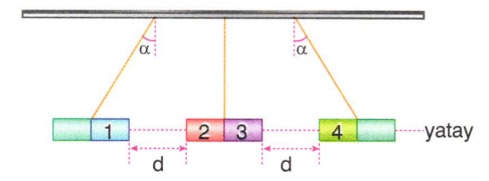

Özdeş çubuk mıknatıslar ipek ipliklerle tavana asıldıklarında şekildeki gibi dengede kalıyorlar.
Buna göre, mıknatısların 1, 2, 3, 4 numaralı kutuplarının işareti aşağıdakilerden hangisi gibi olabilir?

K, L mıknatısları ve X demir bilyesi sürtünmesi önemsiz yatay düzlemde şekildeki konumlarında tutulmaktadır.
Buna göre, X bilyesi serbest bırakıldığında hangi yönde harekete başlayabilir?

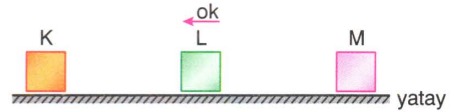

Manyetik özellik gösteren şekildeki K, L, M cisimleri verilen konumlarında tutulmaktadır.
Sürtünmesiz yatay düzlemde K ve M cisimleri serbest bırakıldığında ikisi de ok yönünde harekete başladığına göre, hangileri kesinlikle mıknatıstır?

Özdeş K, L, M mıknatısları sürtünmesiz yatay düzlemde şekildeki gibi tutulmaktayken K ve M serbest bırakıldığında her ikisi de ok yönünde hareket ediyor.
Buna göre, mıknatısların X, Y, Z kutuplarının işareti aşağıdakilerden hangisi olabilir?
