10. Sınıf Fizik Optik Test 2

Şekildeki eşit kare bölmeli düzlemde bulunan düz ayna önüne konulan K cisminin görüntüsü hangisi gibi olur?

Şekildeki düzlem ayna O ekseni etrafında dönebilmektedir.

Buna göre I ışık ışınının kendi üzerinden yansıyabilmesi için düzlem ayna hangi yönde kaç derece döndürülmelidir?

Bir düzlem aynada cismin görüntüsü için aşağıdaki yargılardan hangisi yanlıştır?

X, Y ve Z düzlem aynalarıyla kurulmuş sistem eşit kare bölmeli düzlemdedir.

Buna göre I ışını toplam kaç yansıma yaparak sistemi terk eder?

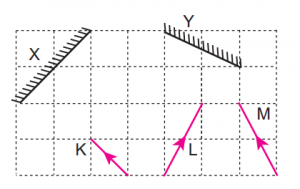

Eşit kare bölmeli düzleme şekildeki gibi yerleştirilmiş X ve Y düzlem aynalarına K, L ve M ışınları gönderiliyor.

Buna göre K, L ve M ışınlarından hangileri kendi üzerinden geri döner?

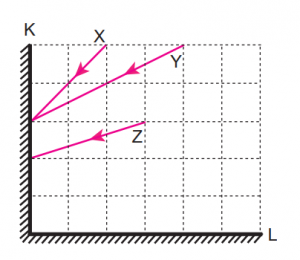

K ve L düzlem aynaları ile oluşturulan düzeneğe X, Y ve Z ışınları şekildeki gibi gönderiliyor.

Buna göre X, Y ve Z ışınlarının L aynasından yansıma açıları r_X, r_Y ve r_Z arasındaki ilişki nedir?

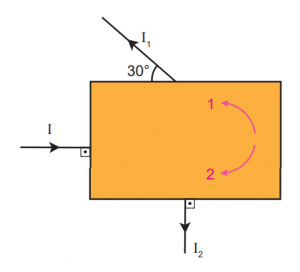

Kutu içindeki düzlem aynaya gönderilen I ışını I₁ ışını olarak kutuyu terk ediyor.

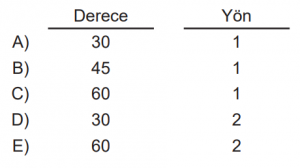

I ışınının aynadan yansıdıktan sonra I₂ ışını olarak kutuyu terk etmesi için ayna hangi yönde kaç derece döndürülmelidir?

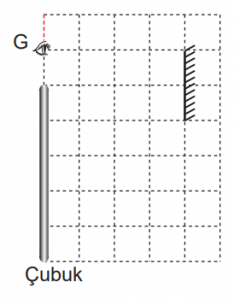

Eşit kare bölmeli düzlemdeki G gözlemcisi düzlem aynaya şekildeki konumdan bakıyor.

Buna göre gözlemci 50 cm uzunluğundaki çubuğun görüntüsünün kaç cm’lik kısmını görür?

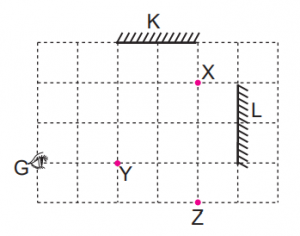

Eşit kare bölmeli düzlemde K ve L aynaları ile X, Y ve Z noktasal cisimleri şekildeki gibidir.

Buna göre, gözlemci K aynası yardımıyla L aynasında oluşan görüntülerden hangilerini görür?

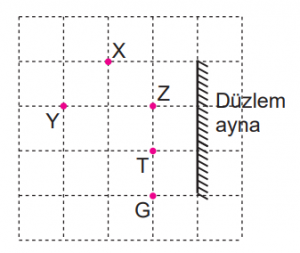

Eşit kare bölmeli düzlemdeki bir gözlemci G noktasından düzlem aynaya şekildeki gibi bakıyor.

Buna göre gözlemci saydam olmayan X, Y, Z ve T cisimlerinden hangilerinin görüntüsünü göremez?

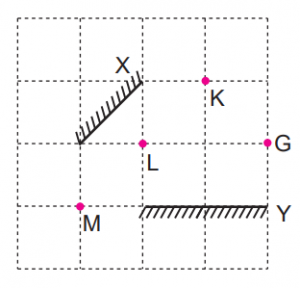

Eşit kare bölmeli düzleme X ve Y düzlem aynası ve K, L ve M noktasal cisimleri şekildeki gibi yerleştirilmiştir.

Buna göre, G noktasında bulunan bir gözlemci K, L ve M noktalarından hangilerinin ilk görüntüsünü hem X hem de Y aynasından görebilir?
