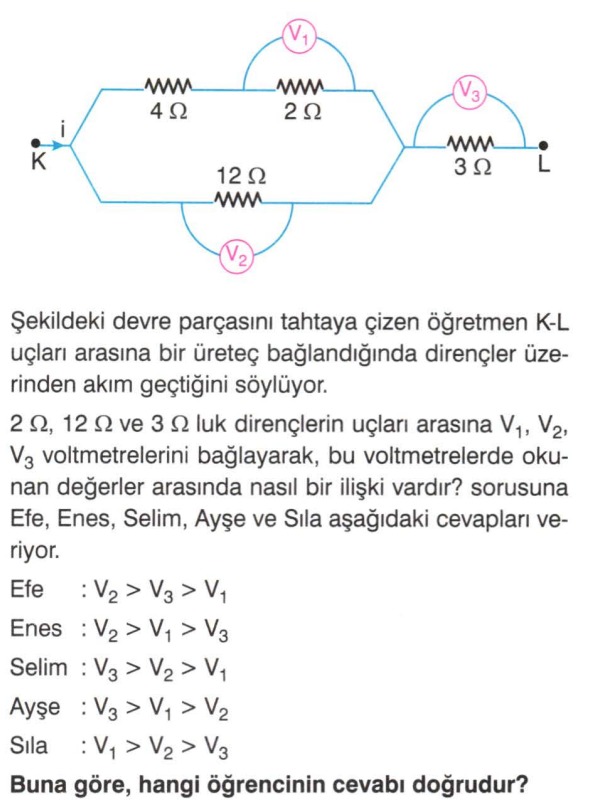

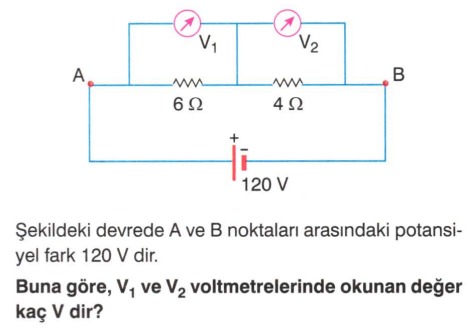

10. Sınıf Fizik Potansiyel Fark Test 1

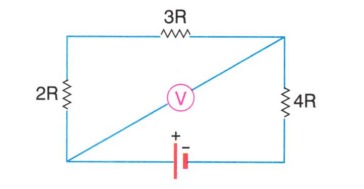

2R, 3R, 4R değerindeki dirençlerle oluşturulan şekildeki elektrik devresinde voltmetrede okunan değer 60
V dir.

Buna göre, üretecin gerilimi kaç V dir? (Üretecin iç direnci önemsizdir.)

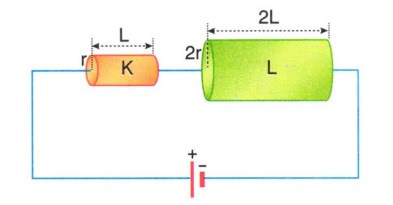

Aynı maddeden yapılmış, içi dolu silindir biçimindeki K, L dirençlerinin taban yarıçapları sırasıyla r, 2r ve boyları L, 2L dir.
Buna göre,
I. K ve L dirençlerinden birim zamanda geçen yük miktarı aynıdır.
II. L direncinin uçları arasındaki potansiyel fark, K ninkinden büyüktür.
III. L nin direnci K ninkinden küçüktür.
yargılarından hangileri doğrudur?

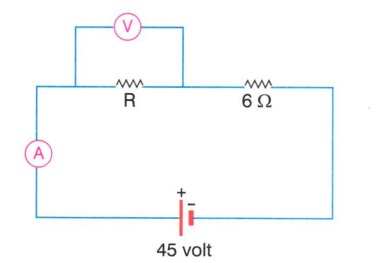

Şekildeki elektrik devresinde ampermetre 5 A değerini gösterdiğine göre, voltmetre kaç voltu gösterir? (Üretecin iç direnci önemsizdir.)

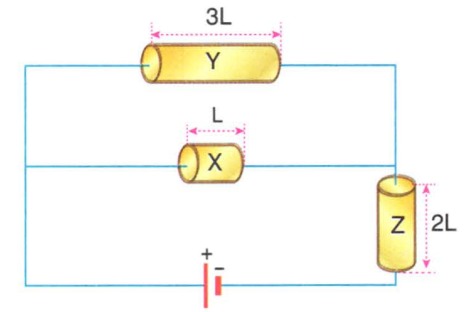

Aynı maddeden yapılmış kesit alanları eşit L, 3L, 2L uzunluklu X, Y, Z dirençleri ile kurulu devre şekildeki gibidir.
X direncinin uçları arasında oluşan gerilim 30 V olduğuna göre, üretecin gerilimi kaç V dir?
(Üretecin iç direnci önemsizdir.)

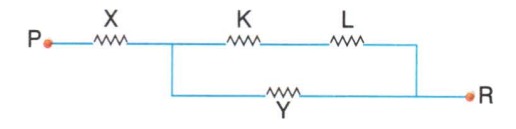

Şekildeki devre parçasında P ve R noktaları arasına gerilim uygulandığında K direncinin gerilimi V oluyor.

K ile L direnci, X ile de Y direnci özdeş olduğuna göre, X in gerilimi hakkında ne söylenebilir?

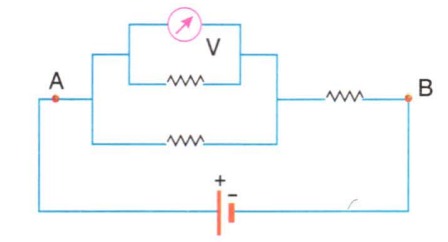

Özdeş dirençlerle oluşturulan şekildeki elektrik devresinde voltmetrede okunan değer 40 V dir.
Buna göre, A ile B noktaları arasındaki potansiyel fark kaç V dir?
