10. Sınıf Fizik Potansiyel Fark Test 2

%%PERCENTAGE%%
Doğru Sayısı: %%SCORE%%
Yanlış Sayısı: %%WRONG_ANSWERS%%
Boş Sayısı: %%BOS%%

Soru 1

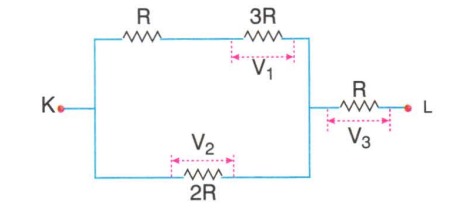

Şekildeki devre parçasında K-L noktaları arasına gerilim uygulandığında 3R, 2R ve R dirençlerinin uçları arasındaki potansiyel farklar V1, V2, V3 tür.
Buna göre; V1, V2 ve V3 arasındaki ilişki nasıldır?

A

V1 > V2 > V3

B

V3 > V2 > V1

C

V2 > V1 = V3

D

V2 > V3 > V1

E

V3 = V2 > V1

Soru 2

blank

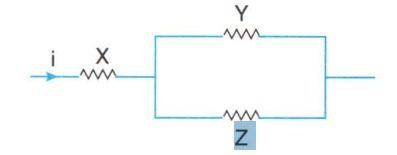

Şekildeki devre parçasından i akımı geçmektedir.
X ve Y dirençlerinin gerilimleri eşit olduğuna göre,
I. X in direnci, Z ninkinden büyüktür.
II. Y nin üzerinden geçen akım , Z ninkinden küçüktür.
III. Y nin direnci, X inkinden büyüktür.
yargılarından hangileri doğru olabilir?

A

Yalnız I

B

I ve II

C

I ve III

D

II ve III

E

I, II ve III

Soru 3

blank

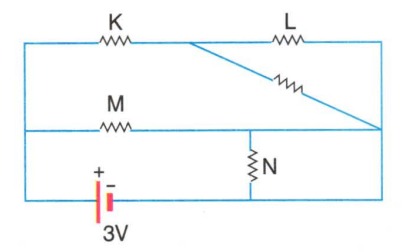

Özdeş dirençlerle kurulan devrede K, L, M, N dirençleri üzerindeki potansiyel farklar aşağıdakilerden hangisi gibi olur? (Üretecin iç direnci önemsenmiyor.)

A

K- V
L- 2V
M- V
N- V

B

K- 2V
L- V
M- 0
N- V

C

K- V
L- 2V
M- 3V
N- 0

D

K- 0
L- 0
M- V
N- V

E

K- 2V
L- V
M- 3V
N- 0

Soru 4

blank

Özdeş dirençlerle kurulan şekildeki devrede voltmetrede okunan değer kaç volttur?
(Üretecin iç direnci önemsenmiyor.)

A

10

B

15

C

20

D

30

E

35

Soru 5

blank

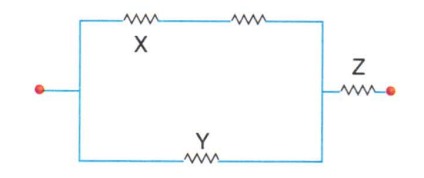

Şekildeki devre parçasında X, Y, Z dirençleri özdeştir. X in gerilimi V olduğuna göre, Z nin gerilimi için ne söylenebilir?

A

V den az

B

V

C

V ile 2V arasında

D

2V

E

2V den fazla

Soru 6

blank

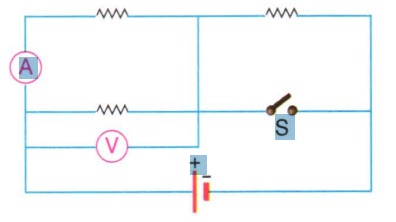

İç direnci önemsenmeyen üreteç ve özdeş dirençlerle kurulan şekildeki elektrik devresinde S anahtarı açıkken ampermetre ve voltmetrede okunan değerler sırasıyla i ve V dir.
Buna göre, S anahtarı kapatıldığında i ve V için ne söylenebilir?

A

i- Değişmez
V- Artar

B

i- Azalır
V- Artar

C

i- Artar
V- Artar

D

i- Değişmez
V- Değişmez

E

i- Azalır
V- Azalır

Soru 7

blank

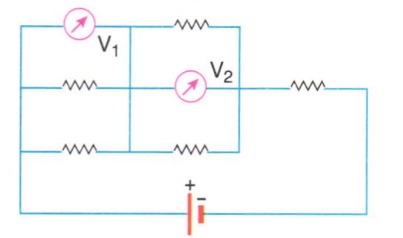

Özdeş dirençlerle oluşturulan şekildeki elektrik devresinde voltmetrelerde okunan değerler V1 ve V2 dir.
Buna göre, V1 ve V2 arasındaki ilişki nedir?
(Üretecin iç direnci önemsizdir.)

A

blank

B

blank

C

blank

D

blank

E

blank

Soru 8

blank

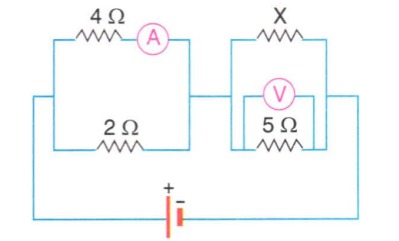

Şekildeki elektrik devresinde ampermetreden geçen akım 2 amperdir.
Voltmetrede okunan değer 20 volt olduğuna göre, X direnci kaç ohmdur?

A

3

B

8

C

10

D

12

E

20
