10. Sınıf Fizik Potansiyel Fark Test 3

I. Elektrik yükü
II. Akım
III. Zaman
IV. Potansiyel fark
V. Direnç
Yukarıdakilerden kaç tanesi türetilmiş büyüklüktür?

I. volt
II. amper.ohm
III. coulomb/saniye.ohm
Yukarıdaki birimlerden hangileri potansiyel fark birimi olarak kullanılabilir?

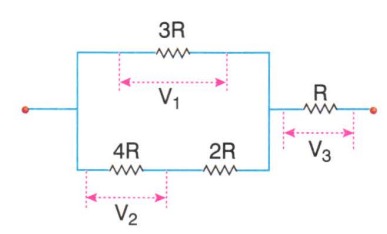

Şekildeki devre parçasından akım geçirildiğinde 3R, 4R ve R dirençlerinin uçları arasındaki potansiyel farklar sırasıyla V1, V2 ve V3 tür.
Buna göre; V1, V2, V3 arasında nasıl bir ilişki vardır?

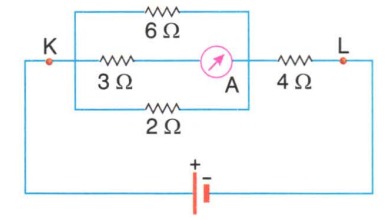

Şekildeki elektrik devresinde ampermetrede okunan değer 2 A dır.
Buna göre, üretecin gerilimi kaç V dir? (Üretecin iç direnci önemsizdir.)

Şekildeki devrede ampermetreden geçen akım 12 A dır.
Buna göre, devredeki K ve L noktaları arasındaki potansiyel fark kaç V dir?

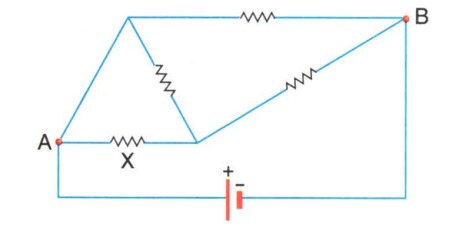

Özdeş dirençlerle şekildeki elektrik devresi kuruluyor.

X direncinin uçları arasında oluşan potansiyel fark 20 V olduğuna göre, A ile B noktaları arasındaki potansiyel fark kaç V dir?

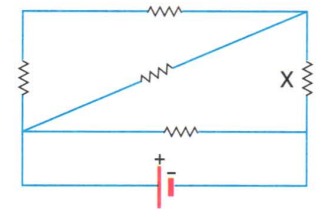

Özdeş dirençlerle oluşturulan şekildeki elektrik devresinde X direncinin uçları arasındaki potansiyel fark 30
V dir.
Buna göre, üretecin gerilimi kaç V dir?
(Üretecin iç direnci önemsizdir.)

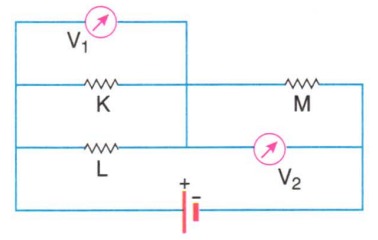

K, L, M dirençleri ve iç direnci önemsenmeyen üreteçle şekildeki elektrik devresi kuruluyor.
V1 ve V2 voltmetrelerinde okunan değerler aynı olduğuna göre,
I. K nin direnci M ninkinden fazladır.
II. K ve L nin dirençleri eşittir.
III. V1 ve V2 voltmetrelerinde okunan değerlerin toplamı üretecin gerilimi kadardır.
yargılarından hangileri kesinlikle doğrudur?

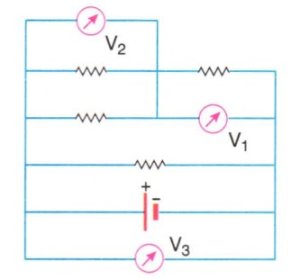

Özdeş dirençlerle oluşturulan şekildeki elektrik devresinde voltmetrelerde okunan değerler V1, V2 ve V3 tür.
Buna göre; V1, V2 ve V3 arasındaki ilişki nasıldır? (Üretecin iç direnci önemsizdir.)

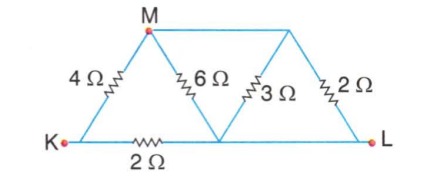

Şekildeki devre parçasında K-L noktaları arasına gerilim uygulandığında , K-M noktaları arasındaki potansiyel fark 24 volttur.
Buna göre, M-L noktaları arasındaki potansiyel fark kaç volttur?
