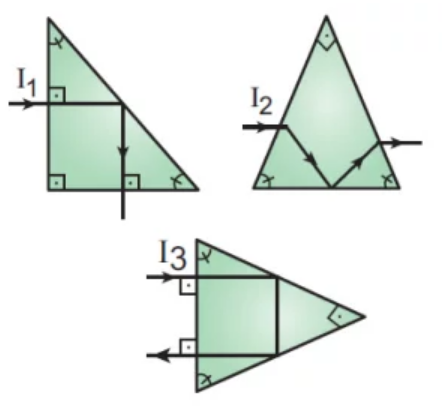

Camdan yapılmış tam yansımalı prizmalara gönderilen I1, I2 ve I3 ışınlarından hangilerinin izlediği yol doğru olarak çizilmiştir?

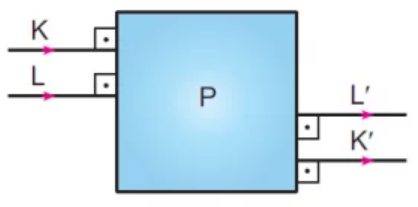

P kutusu üzerine dik olarak gönderilen aynı renkli K ve L ışınları kutuyu K', L' olarak terk ediyor.

Buna göre, P kutusu için bulunan prizmalar aşağıdakilerden hangisi olabilir?

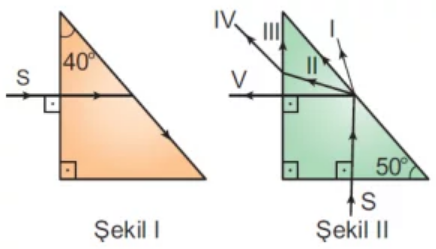

S ışınının bir prizmada izlediği yol şekil I deki gibidir.

Buna göre, aynı prizmaya aynı S ışını Şekil II deki gibi gönderilirse hangi yolu izler?

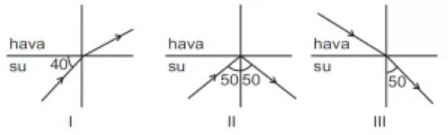

Su ile hava arasındaki sınır açısı 48^o dir.

Buna göre;

Yukarıdaki ışınlardan izlediği yol kesinlikle yanlış çizilmiştir.

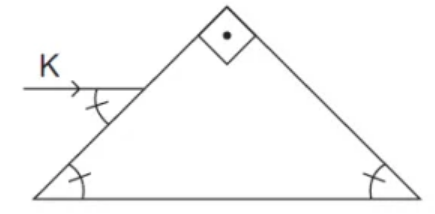

Şekildeki tam yansımalı prizmaya gönderilen K ışını prizmayı nasıl terk eder?

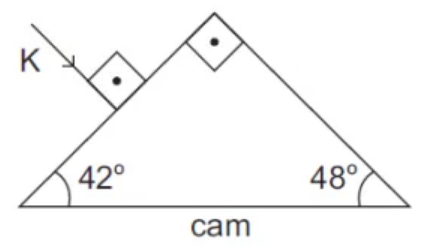

Şekildeki K ışını camdan yapılmış prizmada nasıl bir yol izler?

(camdan havaya sınır açısı 42^o'dir)

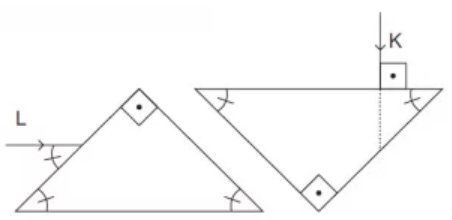

Şekildeki tam yansımalı prizmada K ve L ışınları prizmaları nasıl terk eder?

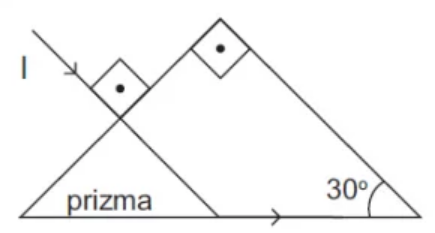

Şekildeki prizmada I ışınının izlediği yol verilmiştir.

Prizmanın hava için sınır açısı kaç derecedir?

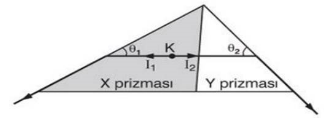

Bir K ışık kaynağından çıkan I1, I2 ışınları birbirine bitişik X, Y prizmalarında şekildeki yolları izliyor.

θ1 < θ2 olduğuna göre,

I. X prizmasının sınır açısı Y ninkinden büyüktür.
II. X prizmasının ışığı kırma indisi Y ninkine eşittir.
III. I2 ışını X, Y prizmalarının bitişik yüzeylerine diktir.

yargılarından hangileri doğrudur?

Bir sıvı içine yerleştirilmiş birbirine yapışık X, Y prizmalarından X e gelen I ışık ışını şekildeki yolu izliyor. X prizmasının ışığı kırma indisi n_x, Y prizmasının ki n_Y sıvınınki de n_s dir.

θ1 < θ2 olduğuna göre n_x, n_Y, n_s arasındaki ilişki nedir?
