10. Sınıf Fizik Tarama Testi Test 1

Uzun metal bir plaka, gerilim kaynağı ve ampermetre kullanılarak yapılan deneyde bir metalin direncinin bağlı olduğu fiziksel özellikler araştırılıyor.

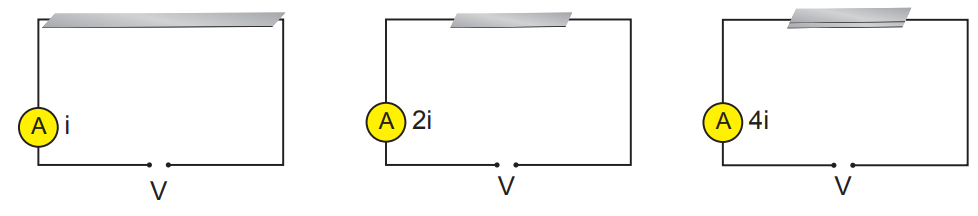

Metal plakanın takılı olduğu devrede ampermetre i, metal plaka ikiye bölünüp bir yarının takıldığı devrede ampermetre 2i ve kesik iki plakanın üstüste yerleştirilip takıldığı devrede ampermetre 4i akım değeri göstermektedir.

Oluşturulan devrelerin tümünde aynı V gerilimi uygulandığına göre;

I. Plakanın uzunluğu artarsa direnci artar.
II. Plakanın kalınlığı artarsa direnci artar.
III. Plakanın direnci uzunluğun karesi ile orantılıdır.

hangileri doğrudur?

Güç kaynağı ve elektrikle çalışan aletler arasında bağlantı kurmak için iletken kullanılması gerekir. Büyük devreler için kablo ile yapılan bu işlem daha küçük yapılar için iletken mürekkep ile yapılabilir. İletken mürekkep çizildiği zeminde tıpkı bir iletken kablo gibi davranır.

İletken mürekkep ile şekildeki devre çiziliyor.

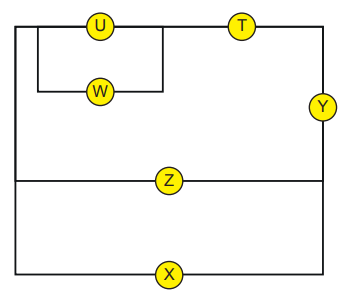

İletken mürekkep ile çizilen devrede X, Y, Z, T, U ve W devre elemanlarının takılabildiği boşluklardır.

Hassas voltmetreler, hassas ampermetreler, led lambalar ve güç kaynakları ile devre oluşturulacaktır.

Hangi devrede lambalar ışık verir?

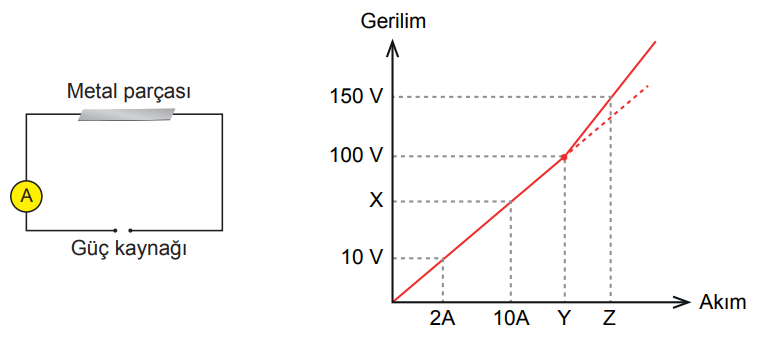

Bilinmeyen metal parçası, ampermetre ve güç kaynağı ile basit bir elektrik devresi kuruluyor. Potansiyel değeri düzenli olarak arttırılıp akım değerleri kaydediliyor.

Buna göre yapılan çıkarımlardan hangisi yanlıştır?

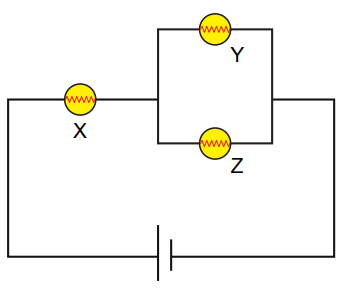

X, Y ve Z harfleri ile kodlanmış özdeş üç lamba kullanılarak bir elektrik devresi kuruluyor.

Lambalardan birinin kesinlikle sağlam olduğu biliniyor.

Devredeki lambaların ışık vermesi ile ilgili yapılan yorumlardan hangisi yanlış olur?

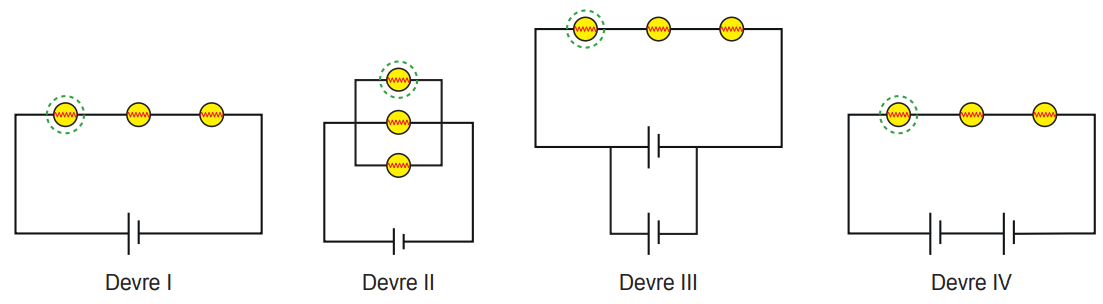

Özdeş lambalar, özdeş pil ve iletken kablolar yardımıyla elektrik devreleri kuruluyor. Her sistemden seçilen bir lamba mat bir silindir içine alınıyor ve parlaklıkları izleniyor.

Gözlem sonucu yapılan çıkarımlardan hangisi yanlış olur?

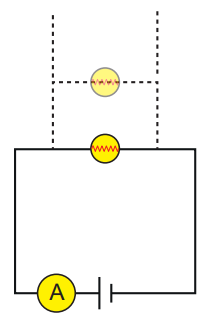

İç direnci önemsiz pil ile direnci R olan tek lamba kullanılarak kurulan devrede ampermetre i değerini gösteriyor ve V gerilimine sahip pil t süre sonra bitiyor.

Aynı devre tam dolu V gerilimine sahip pil ile tekrar kuruluyor ve lambaya paralel özdeş bir lamba daha devreye eklendiğinde ampermetre 2i değerini gösteriyor. Sırayla lambalar paralel olacak şekilde lamba sayısı n olana kadar lamba eklenmeye devam ediliyor.

Oluşan son devre için yapılan yorumlardan hangisi yanlıştır?

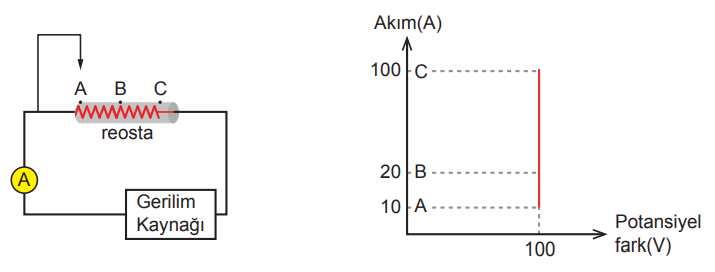

Bir grup öğrenci reosta adı verilen elektriksel devre elemanını anlamaya çalışıyor. Bunun için reosta, ampermetre ve gerilim kaynağı ile basit bir devre kuruyorlar. Gerilim kaynağını çalıştıran öğrenciler reosta üzerinde bulunan sürgüyü A, B ve C noktalarından çekerek ampermetrede okunan değerleri kaydedip akım potansiyel fark grafiği çiziyorlar.

Buna göre reosta ve devre için hangisi yanlıştır?

Elektrik tesisatı olan her yerde sigorta bulunması gerekir. Elektrik sigortası temelde bir güvenlik aracıdır.Sigortanın temel işlevi, devreden belli bir değerin üzerinde akım geçişi olduğunda elektrik tesisatını devre dışı bırakmak; akım geçişini engellemektir. Halk dilinde sigorta atması olarak bilinen bu durum temelde güvenlik işlevinin yerine getirilmesidir.

Özellikle evlerde kullanılan sigorta panelinde çok sayıda düğme bulunur. Bunlardan biri evin tesisatının tamamına bakarken diğerleri belirli parçalardan sorumludur.

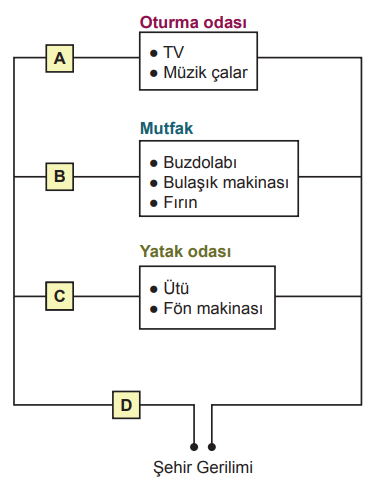

Bir eve ait elektrik tesisatında bulunan A, B, C ve D sigorta düğmelerinin sorumlu olduğu tesisat parçaları verilmiştir.

Buna göre yapılan yorumlardan hangisi yanlıştır?

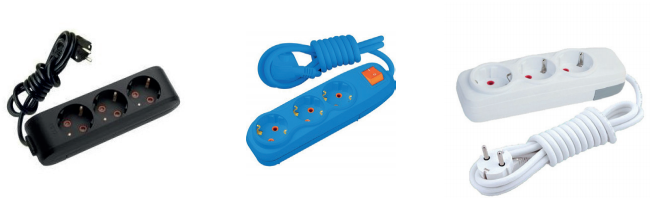

Daha fazla elektrikli aleti aynı anda çalıştırmak için tek priz kullanılacaksa üçlü kablo dediğimiz aygıtlar kullanılır. Siyah, beyaz ve mavi renkli üç uzatma kablosu ile tek priz kullanarak aynı anda elektrikli aletleri çalıştırmak için çözümler üretilmeye çalışılıyor.

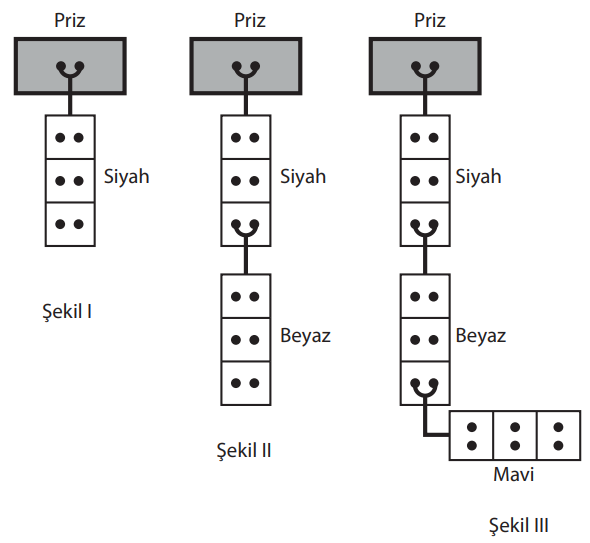

Şekil I, II ve III’deki düzenekler sırasıyla oluşturuluyor.

Oluşturulan düzeneklerde her göze bir elektrikli alet takılabildiğine göre;

I. Üçlü kablodaki her bir göz prize paralel bağlanır.
II. Şekil II’de aynı anda 5 alet çalışabilir.
III. Düzenekler içerisinde siyah kablodan geçen akım miktarı şekil III’de en fazladır.
IV. Prizdeki gerilimin en az olduğu düzenek şekil I’dir.

hangileri kesinlikle doğrudur?

Evlerimizde ya da okullarımızdaki tüm elektik tesisatları birbirine paralel bağlıdır.

Ahmet okulun toplantı salonundaki özdeş avizelerden ilkini açtığında verdiği ışık miktarının diğer üç avizeyi açtığında da değişmediğini gözlemliyor.

Ahmet bu durumdan yola çıkarak verilen sonuçlardan hangisine ulaşabilir?
