10. Sınıf Fizik Tarama Testi Test 2

Özdeş K, L ve M lambaları, iki adet özdeş üreteç ve yeterince iletken tel kullanarak; Ali, Ayşe ve Mehmet adlı üç öğrenci elektik devresi yapacaktır. Öğrenciler verilen tüm lamba ve üreteçleri kullanmak zorundadır.

Ali : M lambası Ayşe ve Mehmet’in devresindeki M lambasından daha sönük yanacaktır.
Ayşe : L lambası Mehmet’in devresindeki L lambası ile eşit parlaklıkta yanacaktır.
Mehmet : K lambası hem kendi devresinde hem de Ali ve Ayşe’nin devresindeki lambalardan daha parlak yanacaktır.

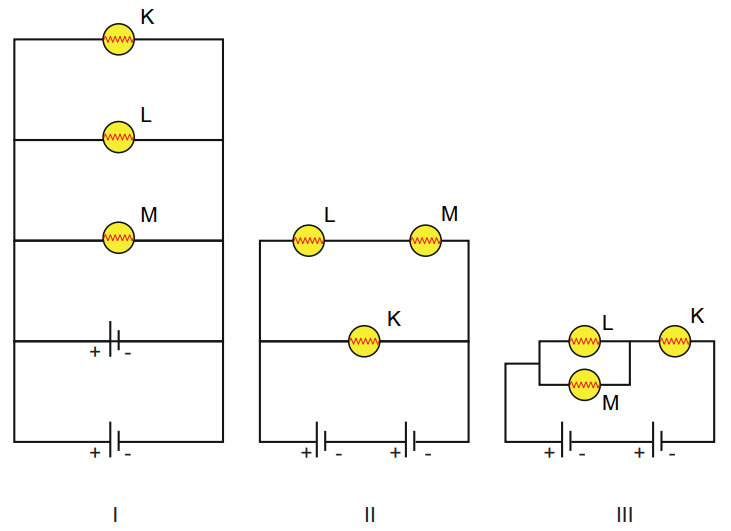

Bu bilgilere dayanarak I, II ve III numaralı devreler verilmiştir.

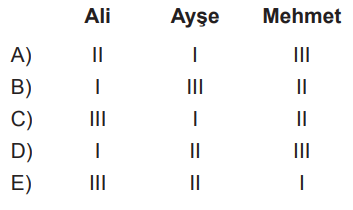

Buna göre Ali, Ayşe ve Mehmet hangi devreleri yapmış olabilir?

Ampul ve tasarruflu ampulün çalışma mekanizmaları birbirinden farklıdır. Ampul tungsten telinin kızarması, tasarruflu ampul ise içinde bulunan gazın ışıması prensibi ile çalışır.

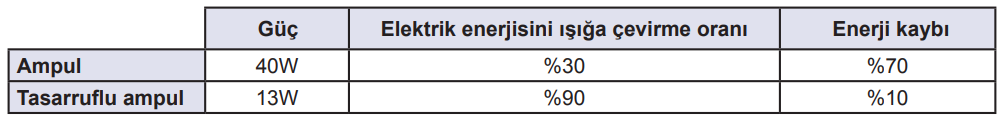

40W ampul ile 13W tasarruflu ampule ait elektrik enerjisini ışık enerjisine dönüştürme oranları verilmiştir. Kayıp enerji olarak verilen yüzde ısı enerjisine dönüşen enerji miktarını gösterir.

Örnek olarak verilen ampullere ait bilgiler doğrultusunda hangisi yanlıştır?
(Şehir gerilimi yaklaşık 220 V’tur.)

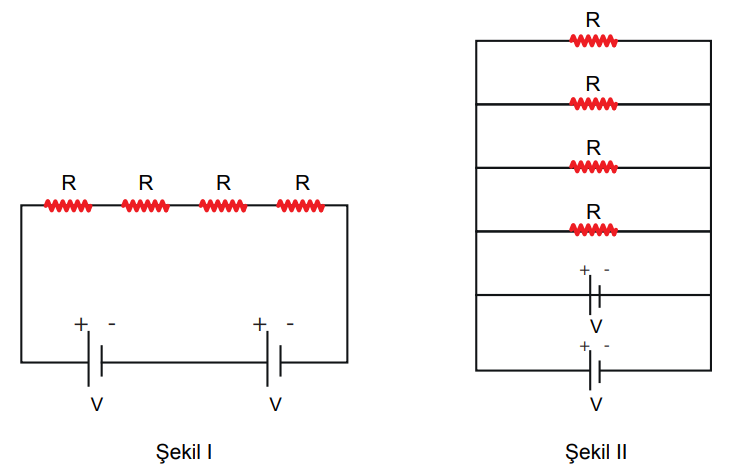

Bir öğrenci elinde bulunan dört özdeş direnç ve iç direnci önemsiz iki özdeş üreteç ile şekil I ve II’de verilen iki farklı elektrik devresini kuruyor. Öğrenci şekil I’de verilen tüm devre elemanlarını seri, şekil II’de ise hepsini birbirine paralel bağlıyor.

Buna göre, öğrencinin kurduğu elektrik devreleri ile ilgili olarak verilen bilimsel yorumlardan hangisi doğrudur?

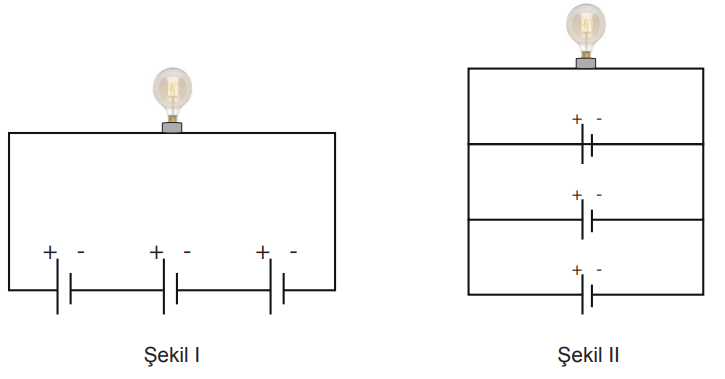

Kamp yerinde bir gece kalmak zorunda kalan bir grup genç, bozulan el feneri içindeki lamba ile aydınlanma ihtiyaçlarını karşılamak için bir düzenek kuracaklardır. Ellerinde bulunan üç pil yardımıyla şekil I ve II’deki düzenekleri kuruyorlar.

Buna göre;

I. Daha uzun süre aydınlık ortam istiyorlarsa şekil I’deki devreyi kullanmalılar.
II. Işığa daha çok ihtiyaç duyuyorlarsa şekil II’deki devreyi kullanmalılar.
III. Daha uzun süre aydınlık ortam istiyorlarsa şekil II’deki devreyi kullanmalılar.

verilen önerilerden hangileri doğrudur?

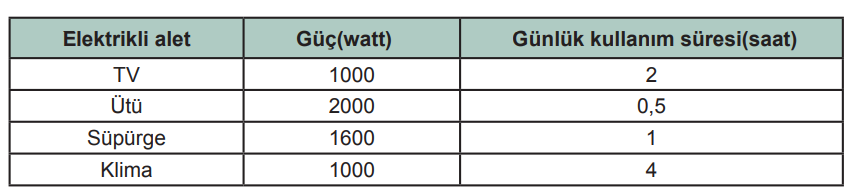

Bir evde kullanılan elektrikli aletlerin güçleri ve çalışma süreleri tabloda verilmiştir.

Faturalandırma işleminde elektrik enerjisi için belirlenen indeks kwh için 0,5 ¡ olduğuna göre, 30 günde bu aletlerin kullanımından kaynaklanan fatura tutarı kaç ¡’dir?

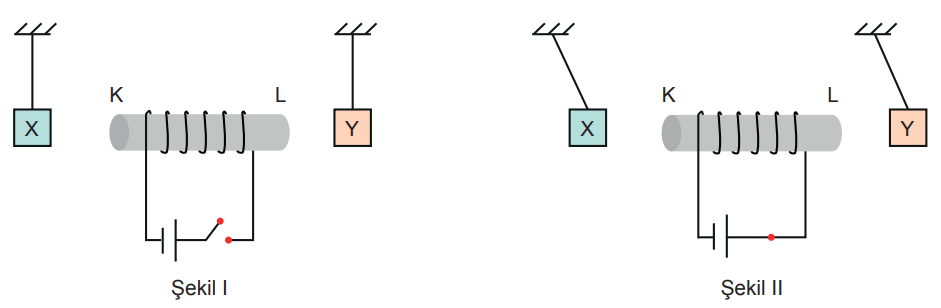

X ve Y cisimleri iplerle tavana bağlı iken aralarına bir elektromıknatıs şekil I’deki gibi yerleştiriliyor. Anahtar kapatıldığında sistem şekil II’deki gibi dengeye geliyor.

Buna göre;

I. X bir mıknatıstır.
II. Y bir mıknatıstır.
III. Elektromıknatısın K ucu mıknatısın S kutbu gibi davranır.

yargılarından hangileri kesinlikle doğrudur?

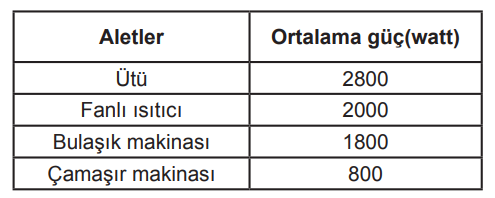

Bir evde bulunan elektrikli ev aletlerinin bazılarının ortalama güç değerleri 1 saat çalışmaları baz alınarak tabloda verilmiştir.

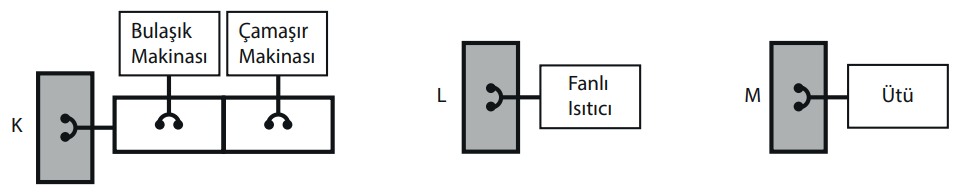

Verilen aletlerin evde kullanım durumları şema ile gösterilmiştir. Bulaşık ve çamaşır makinası K, fanlı ısıtıcı L ve ütü ise M prizine takılmıştır.

Buna göre;

I. En fazla enerjiyi ütü harcar.
II. En fazla akım K prizinden geçer.
III. En az akım L prizinden geçer.

hangileri doğrudur?
(Şehir gerilimi yaklaşık 220 V’tur.)

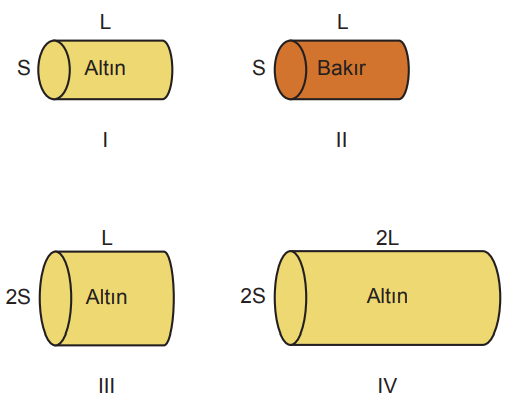

Kesit alanı, uzunluk ve cinsleri verilen dört metal parçası şekildeki gibidir.

Metal parçasının direncinin bağlı olduğu değişkenleri sınıf gösterisinde sunmak isteyen Elif, Yağız ve Hülya’nın görev dağılımı:

Elif : Metal parçasının uzunluğu direnci nasıl etkiler?
Yağız : Metal parçasının kesit alanı direnci nasıl etkiler?
Hülya : Metal parçasının cinsi direnci nasıl etkiler?
sorularının cevabını veren mini deneylerdir.

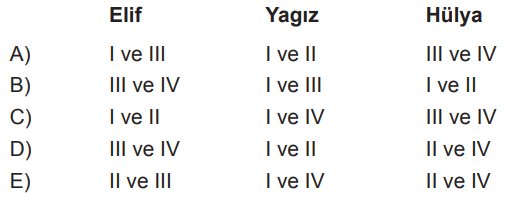

Buna göre, yapılacak mini deneylerde öğrencilerin hangi metal parçalarını kullanmaları uygun olur?

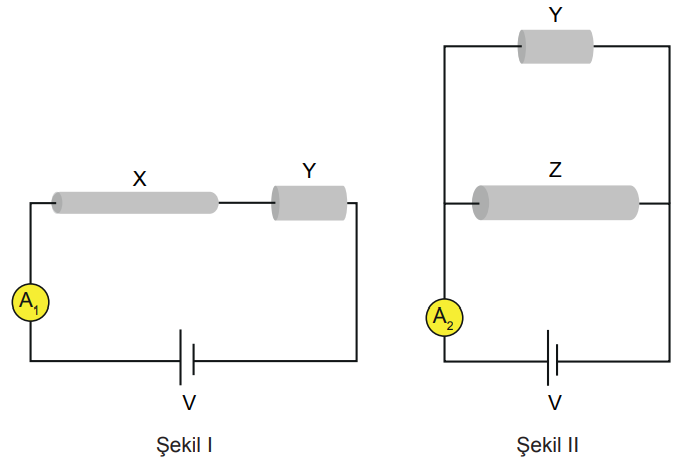

Deney yapan bir grup öğrenci X, Y ve Z metal parçaları, iç direnci önemsiz özdeş piller ve ampermetre kullanarak şekildeki devreleri hazırlıyor.

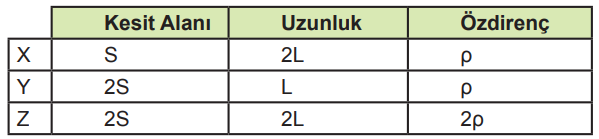

Kullanılan X, Y ve Z tellerinin özelliklerini veren tablo şekildeki gibidir.

Buna göre;

I. A₁ ampermetresinin gösterdiği değer, A₂ ampermetresinin gösterdiği değerden büyüktür.
II. X ve Z metal parçalarının dirençleri eşittir.
III. En büyük akım Z metal parçasından geçer.

yargılarından hangileri doğrudur?

Devreye bağlandığında iki nokta arasında potansiyel fark oluşturarak yüklü parçacıkların hareket etmesini sağlayan elektromotor kuvvetini meydana getiren devre elemanına üreteç ya da elektromotor kuvveti kaynağı denir.

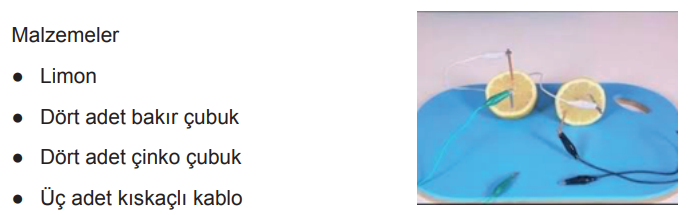

Meyvelerden elektrik üretebileceğini düşünen bir öğrenci limon kullanarak bunu ispatlamaya çalışıyor.

Limonu ikiye keserek her bir yarısına bir bakır ve bir çinko çubuk saplıyor. Oluşan limon pillerini kablolar yardımıyla birbirine bağlıyor. Devreye LED taktığında ışık verdiğini gözlemliyor.

Aynı deneyi sadece bakır veya sadece demir çubuklarla tekrarladığında ise lambanın yanmadığını görüyor.

Buna göre;

I. Limona saplanan demir ve bakır çubuklar potansiyel fark oluşmasına neden olmuştur.
II. Yapılan deneyde limon pilleri birbirine seri bağlanmıştır.
III. İki limon pili bakır çubuklardan birbirine bağlanırsa LED ışık vermez.

yargılarından hangileri doğrudur?
