10. Sınıf Fizik Tarama Testi Test 5

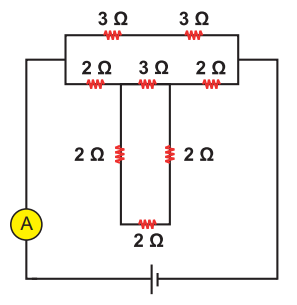

3 ve 2 Ω’luk dirençler kullanılarak oluşturulan elektrik devresine ampermetre ve iç direnci önemsiz 30 V’luk üreteç bağlanmıştır.

Buna göre ampermetrede okunan değer kaç A’dir?

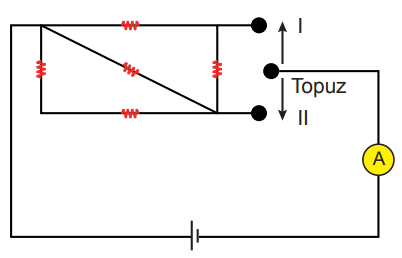

Özdeş dirençler, ideal ampermetre ve üreteç kullanılarak şekildeki devre oluşturuluyor. Kapalı devre için iletken topuz I yönünde çekilerek yukarıdaki topuza dokunduruluyor ve ampermetrede okunan değer i₁
oluyor. İletken topuz II yönünde çekilerek alttaki topuza dokundurulduğunda ise ampermetrede okunan değer i₂ oluyor.

Buna göre ampermetrede okunan değerler oranı nedir?

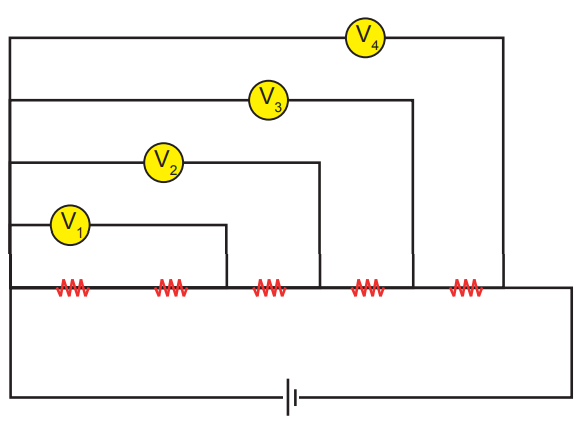

Özdeş dirençler, ideal voltmetreler ve iç direnci önemsiz üreteç kullanılarak şekildeki devre oluşturuluyor.

Buna göre;

I. V₄ voltmetresinde okunan değer, üretecin gerilimine eşittir.
II. V₁ voltmetresinde okunan değer V₃ voltmetresinde okunan değerin yarısı kadardır.
III. V₄ voltmetresinde okunan değer V₂ voltmetresinde okunan değerin iki katı kadardır.

yargılarından hangisi yanlıştır?

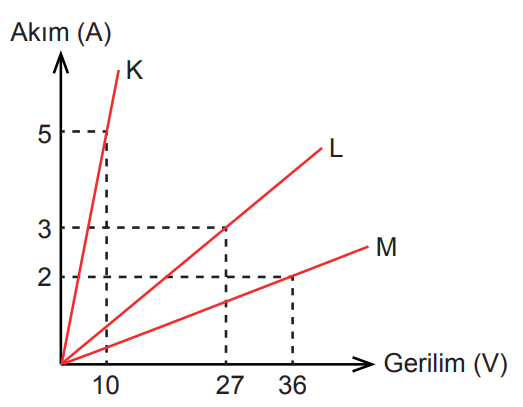

6 Ω’luk üç direnç kullanılarak K, L ve M devreleri oluşturuluyor. Devreler gerilim değeri arttırılabilen üreteçlere takılıyor. K, L ve M devrelerinde gerilime bağlı akım grafiği şekildeki gibi oluyor.

Buna göre;

I. Eşdeğer direncin en büyük olduğu devre M devresidir.
II. K devresinde dirençler birbirine paralel bağlanmıştır.
III. L devresinde iki direnç paralel diğeri onlara seri bağlanmıştır.

yargılarından hangileri doğrudur?

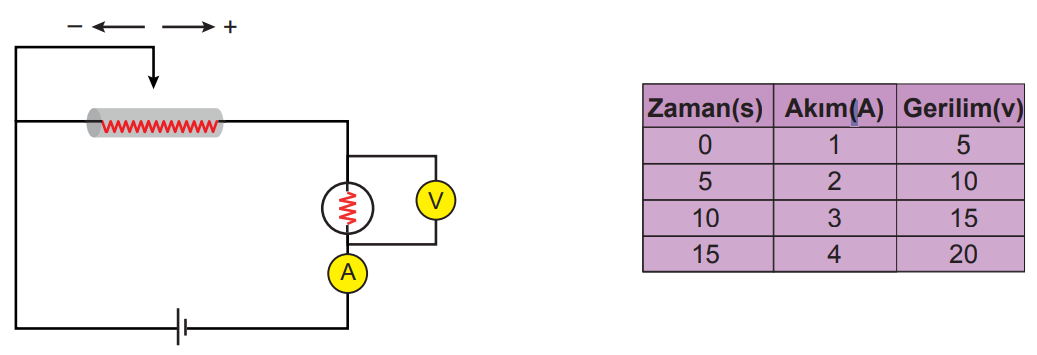

Lamba, reosta ve iç direnci önemsiz üreteç ile şekildeki devre kuruluyor. Reostanın sürgüsü hareket ettirilerek lambaya bağlı ampermetre ve voltmetrede okunan değerler kaydediliyor.

Yapılan deneyde akım ve gerilimin zamanla değişimi tablodaki gibidir.

Buna göre;

I. Lambanın direnci 5Ω kadardır.
II. Reostanın sürgüsü + yönde hareket etmiştir.
III. Zamanla devrenin eşdeğer direnci azalmıştır.

yargılarından hangileri doğrudur?

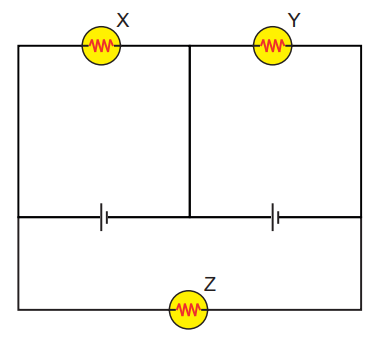

Özdeş X, Y ve Z lambaları ile özdeş ve iç dirençleri önemsiz üreteçler kullanılarak şekildeki devre oluşturuluyor.

Buna göre yapılan yorumlardan hangisi yanlıştır?

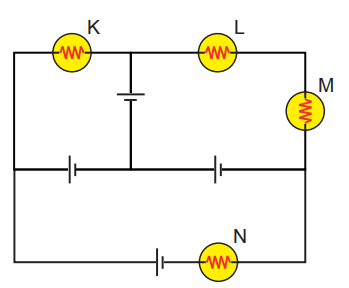

K, L, M ve N özdeş lambaları ile iç direnci önemsiz özdeş üreteçler kullanılarak şekildeki devre kuruluyor.

Buna göre;

I. K lambası ışık vermez.
II. En parlak N lambası yanar.
III. L ve M lambaları üzerinden geçen akımlar eşittir.

yargılarından hangileri doğrudur?

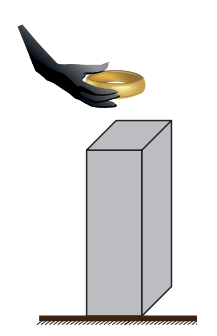

Dikdörtgenler prizması ve halka şeklindeki iki cisimden prizma olanı dikey olarak yere konup, halka üzerine konulmaya çalışılıyor.

Defalarca tekrarlanan bu olayda bazen halka prizma üzerinde duruyor, bazen ise el çekilir çekilmez halka fırlayarak yere düşüyor.

Buna göre;

I. Prizma ve halkanın ikisi de birer mıknatıstır.
II. Halkanın yere düşme nedeni birbirine bakan yüzeylerin aynı kutup olmasıdır.
III. Halkanın prizma üzerinde durabilmesi birbirine bakan yüzeylerin zıt kutup olduğunu gösterir.

yargılarından hangileri doğrudur?

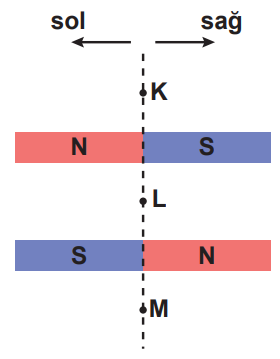

Birbirine paralel yerleştirilmiş, özdeş iki çubuk mıknatıs şekildeki gibidir.

Buna göre mıknatıslar ile aynı düzlem üzerinde bulunan K, L ve M noktaları için;

I. L noktasında manyetik alan sıfırdır.
II. K noktasında manyetik alanın yönü sağa doğrudur.
III. M noktasında manyetik alanın yönü sağa doğrudur.
IV. L noktasında manyetik alanın yönü sola doğrudur.

ifadelerinden hangileri doğru olabilir?

Helyum iki elektronlu bir atomdur. İyonlaşma sonucu elektronlardan biri atomdan ayrılır.

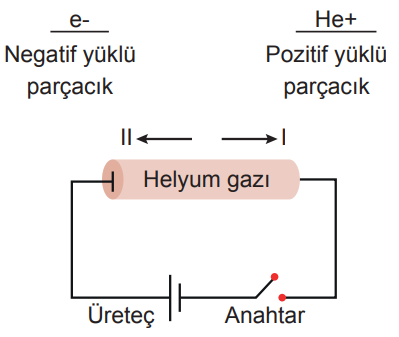

İçerisinde helyum gazı bulunan bir deşarj tüpü bir gerilim kaynağına bağlanıyor. Anahtar kapatılınca gaz iyonlaşarak ışıma meydana geliyor.

Işıma meydana gelirken tüp içerisinde I ve II yönünde, negatif ve pozitif yüklerden kaç q kadar yük hareketi olmuş olabilir?
