10. Sınıf Fizik Üreteçler Test 2
Soru 1 |

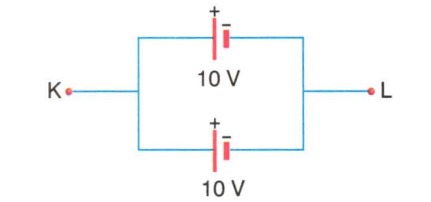

İç direnci önemsenmeyen üreteçlerle kurulu şekildeki devre parçasında K-L noktaları arasındaki gerilim kaç volttur?
5 | |
10 | |
20 | |
40 | |
100 |
Soru 2 |

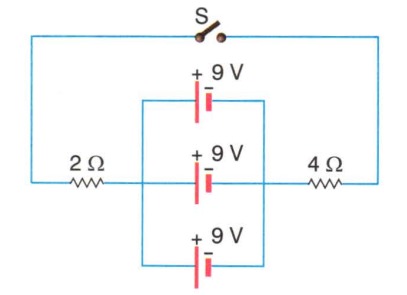

İç dirençleri önemsiz üreteçlerle kurulan şekildeki devrede S anahtarı kapatılırsa bir üreteçten geçen akım şiddeti kaç amper olur?
0,5 | |
1 | |
1,5 | |
2 | |
2,5 |
Soru 3 |

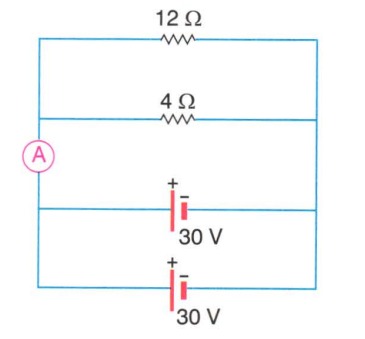

Şekildeki elektrik devresinde ampermetreden geçen akım şiddeti kaç amperdir?
(Üreteçlerin iç direnci önemsizdir.)
5 | |
10 | |
15 | |
20 | |
25 |
Soru 4 |

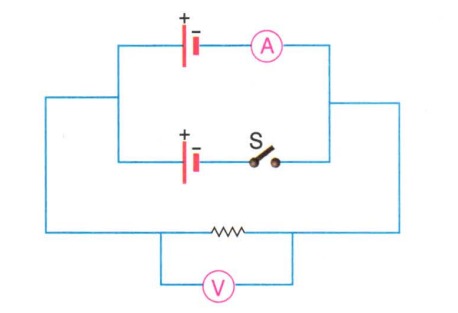

İç direnci önemsenmeyen üreteçlerle kurulan şekildeki devrede S anahtarı kapatılırsa ampermetre ile voltmetrenin gösterdiği değerler nasıl değişir?
Ampermetre - Azalır | |
Ampermetre - Artar | |
Ampermetre - Değişmez | |
Ampermetre - Azalır | |
Ampermetre - Artar |
Soru 5 |
2 | |
3 | |
4 | |
5 | |
6 |
Soru 6 |

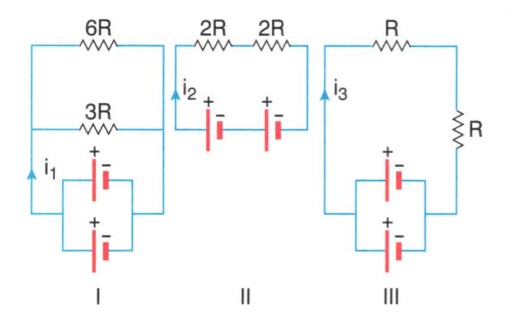

İç direnci önemsiz özdeş üreteçlerle şekildeki I, II ve III elektrik devreleri kurulmuştur.
Devrelerin ana kol akımları sırasıyla İ1, İ2 ve İ3 olduğuna göre, bunlar arasındaki ilişki nasıldır?
İ1 = İ2 = İ3 | |
İ1 > İ2 > İ3 | |
İ3 > İ2 > İ1 | |
İ3 > İ1 > İ2 | |
İ1 > İ2 = İ3 |
Soru 7 |
Şekildeki elektrik devresinde ampermetreden geçen akım şiddeti kaç amperdir? (Üreteçlerin iç direnci önemsizdir.)
2 | |
3 | |
4 | |
5 | |
6 |
Soru 8 |

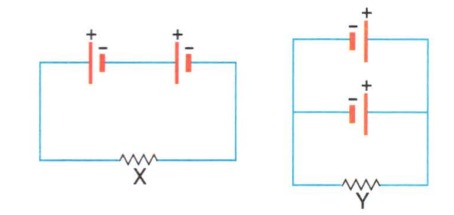

İç direnci önemsenmeyen özdeş üreteç ve özdeş X, Y dirençleriyle kurulan şekildeki devrelerde X direncinden 2i akımı geçiyor.
Buna göre, Y den geçen akımın yönü ve büyüklüğü X inkine göre nasıldır?
Aynı yönde, i | |
Zıt yönde, i | |
Aynı yönde, 2i | |
Zıt yönde, 2i | |
Zıt yönde, 4i |
