10. Sınıf Fizik Üreteçler Test 3

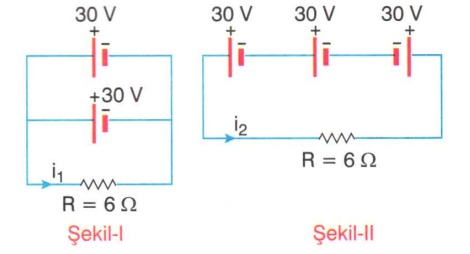

İç dirençleri önemsenmeyen özdeş üreteçler R direncine Şekil-I deki gibi bağlandığında dirençten i1 akımı ,
Şekil-II deki gibi bağlandığında ise i2 akımı geçiyor.
Buna göre İ1 / İ2 oranı kaçtır?

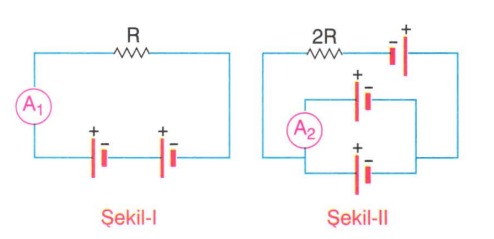

İç dirençleri önemsenmeyen özdeş üreteçlerle Şekil-I ve Şekil-II deki elektrik devreleri kuruluyor.
A1 ampermetresinde okunan değer i olduğuna göre, A2 ampermetresinde okunan değer kaç i dir?

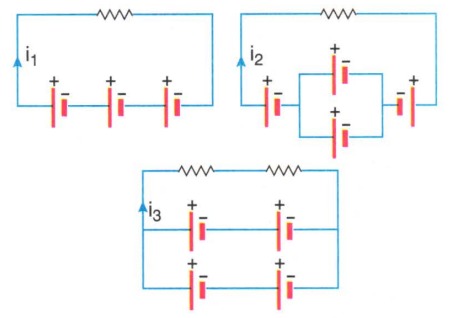

İç dirençleri önemsenmeyen özdeş üreteçler ve özdeş dirençlerle kurulan şekildeki devrelerde ana koldan geçen akımlar İ1, İ2, İ3 olduğuna göre, bunlar arasındaki ilişki nasıldır?

İç direnci önemsenmeyen özdeş üreteçlerle kurulan şekildeki devrede K, L anahtarları açıktır. R direncinden geçen akım K ve L açıkken i 1, yalnız K kapalıyken i2, K ve L kapalıyken i3 tür.
Buna göre, i1, i2 ve i3 arasında nasıl bir ilişki vardır?

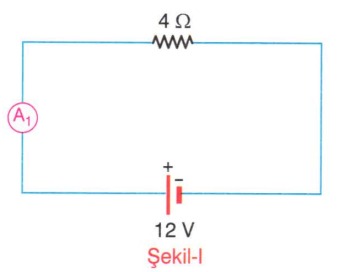

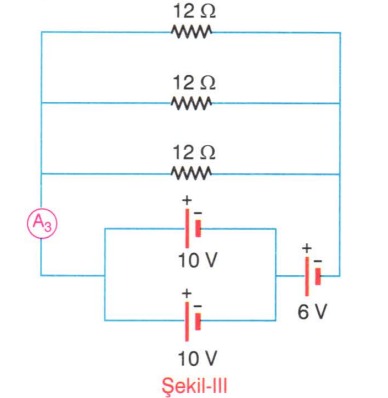

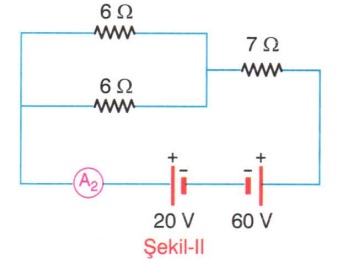

Direnç değerleri ve gerilimleri verilen üreteçlerle Şekil I-II-III teki elektrik devreleri kuruluyor.
A1, A2, A3 ampermetrelerinde okunan değerler sırasıyla i1, i2 ve i3 olduğuna göre, bu akım şiddetlerinin kıyaslaması aşağıdakilerden hangisinde doğru olarak verilmiştir? (Üreteçlerin iç dirençleri önemsizdir.)

İç dirençleri önemsenmeyen özdeş üreteçlerden oluşan şekildeki elektrik devresinde S1, S2 ve S3 anahtarları açıktır.

R direncinden geçen akım yalnız S1 anahtarı kapatıldığında i1, yalnız S2 anahtarı kapatıldığında i2, yalnız S3 anahtarı kapatıldığında i3 olduğuna göre, i1, i2, i3 arasındaki ilişki nedir?
