5. Sınıf Fen Bilimleri Basit Bir Elektrik Devresinde Ampul Parlaklığını Etkileyen Değişkenler Testi

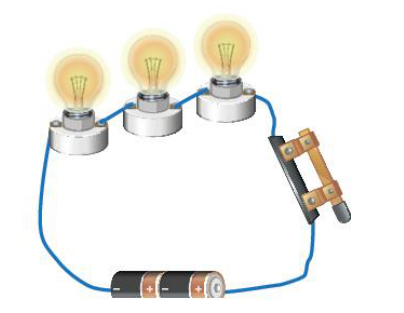

Aşağıda basit bir elektrik devresi verilmiştir.



Bu devredeki ampul parlaklığını artırmak için aşağıdakilerden hangisi yapılabilir?

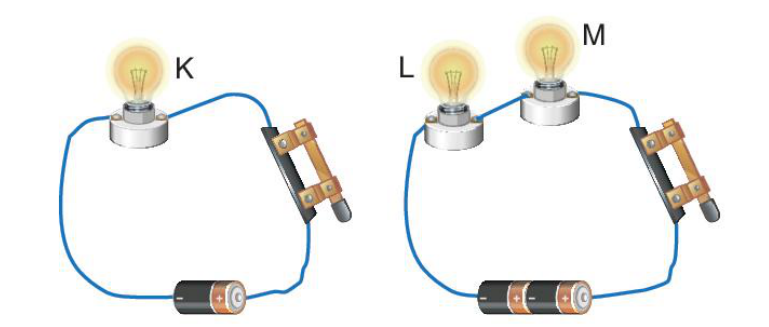

Özdeş malzemeler kullanılarak kurulan basit elektrik devreleri aşağıdaki gibidir



Buna göre harflendirilmiş ampullerin parlaklıkları arasındaki ilişki aşağıdakilerin hangisinde verilmiştir?

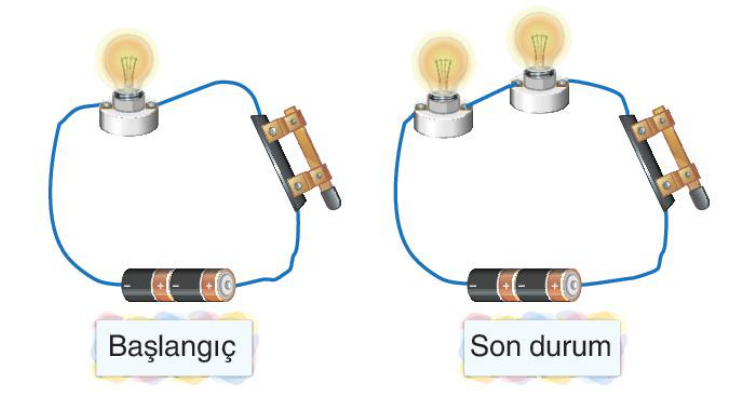

Bir öğrencinin kurduğu basit elektrik devresinde aşağıdaki değişimle ampul parlaklığı ---I--.

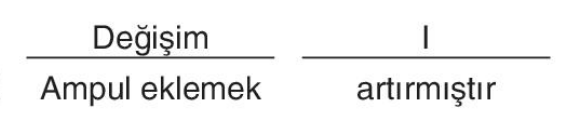

Buna göre öğrencinin yaptığı değişim ve I numaralı boşluğa yerine getirilecek ifade aşağıdakilerin hangisinde doğru verilmiştir?

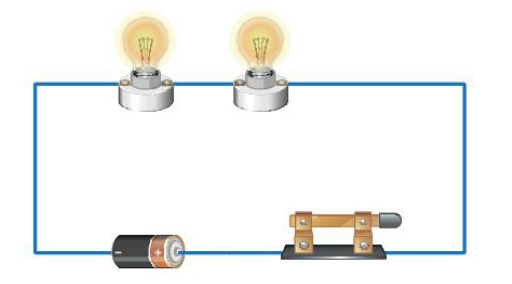

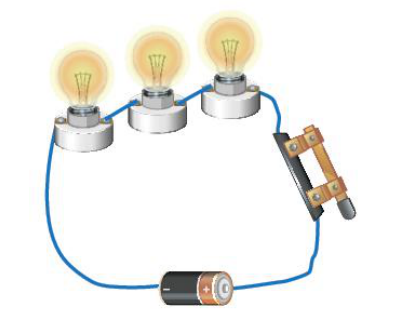

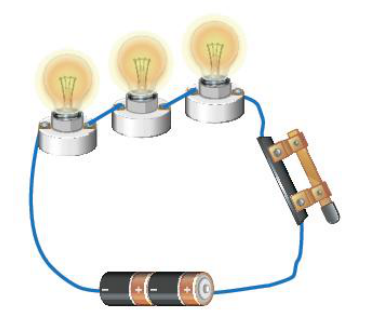

Aşağıdaki elektrik devresinde ampul parlaklığı artırılmak isteniyor.



Buna göre ampul parlaklığını artırmak için;
I. birampul daha eklemek,
II. bir pil daha eklemek,
III. devreden bir ampul çıkarmak

durumlarından hangileri yapılabilir?

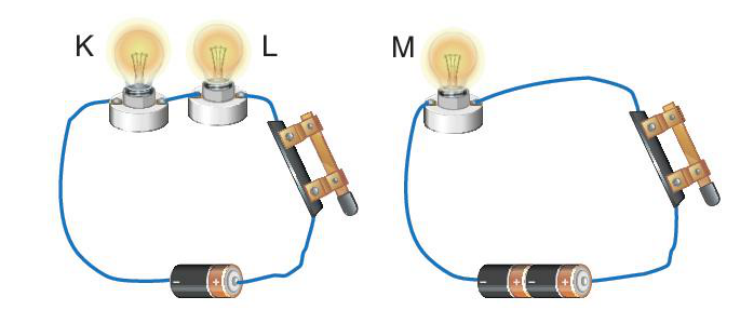

Özdeş malzemeler kullanılarak kurulan basit elektrik devreleri aşağıdaki gibidir.



Buna göre harflendirilen ampullerin parlaklıkları arasındaki ilişki aşağıdakilerin hangisinde verilmiştir?

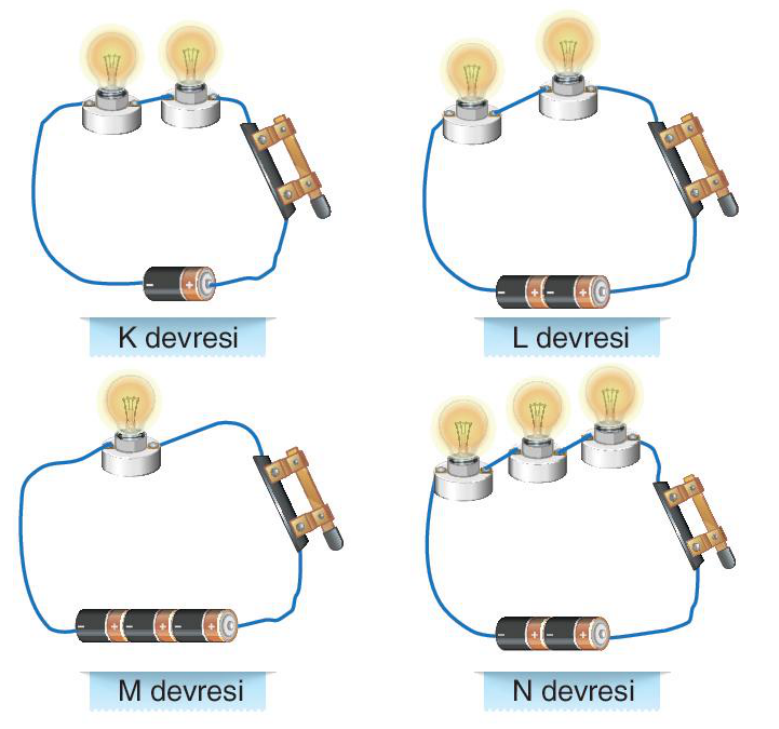

Aşağıda özdeş malzemeler kullanılarak oluşturulan elektrik devreleri verilmiştir.



Buna göre verilen devrelerden hangisindeki ampul parlaklığı en fazladır?

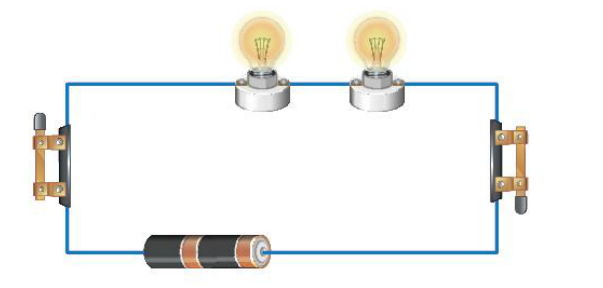

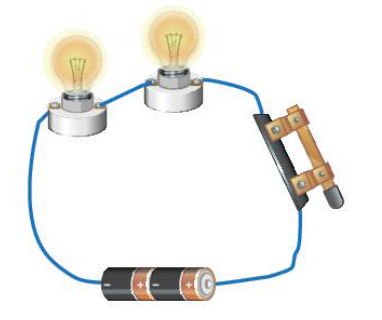

Aşağıda ampullerin ışık verdiği bir elektrik devresi gösterilmiştir.



Bu devredeki ampullerin parlaklığını artirabilmek için;
I. pil sayısını azaltmak,
II. ampul sayısını azaltmak,
III. anahtar sayısını azaltmak

durumlarından hangileri yapılmalıdır?

Bilgi: Ampul sayısı arttıkça ampul parlaklığı azalırken pil sayısı arttıkça ampul parlaklığı artar.

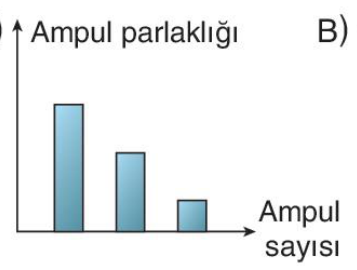

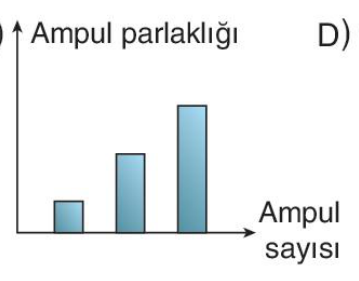

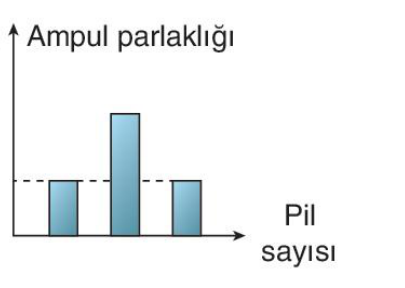

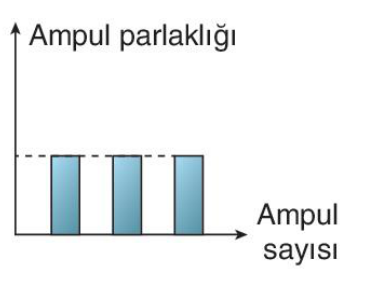

Buna göre aşağıdaki grafiklerden hangisi verilen bilgiyi açıklar niteliktedir?

Aşağıda basit bir elektrik devresi verilmiştir.

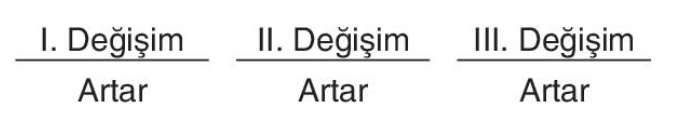

Bu elektrik devresinde aşağıdaki değişimler ayrı ayrı yapılıyor.
I. değişim: Bir ampul çıkarılıyor.
II. değişim: Bir pil ekleniyor.
III. değişim: Bir anahtar ekleniyor.



Buna göre bu değişimler yapıldığında ampul parlaklığındaki değişim aşağıdakilerden hangisi gibi olur?

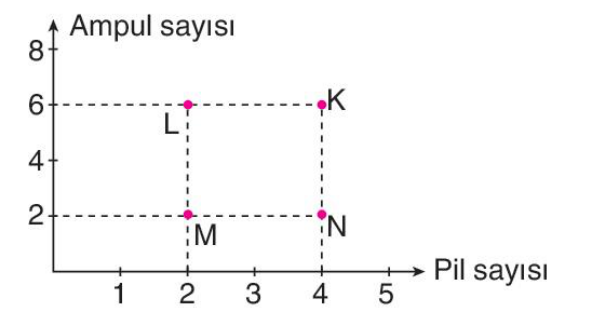

Özdeş malzemeler kullanılarak kurulan K, L ve M elektrik devrelerindeki pil ve ampul sayısını gösteren grafik aşağıdaki gibidir.



Buna göre hangi devredeki ampullerin diğerlerinden daha parlak yandığı söylenebilir?

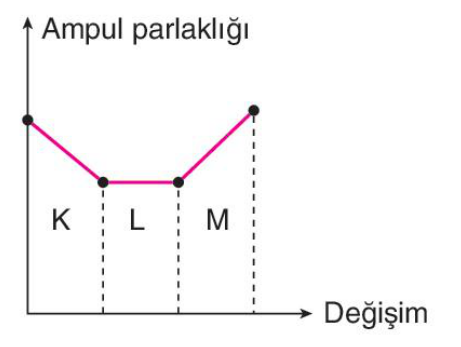

Basit elektrik devresinde bazı işlemler yapıldığında ampul parlaklığında meydana gelen değişimler aşağıdaki grafikte verilmiştir.



Buna göre bu elektrik devresinde,
I. K işleminde pil sayısı sabit tutulup ampul sayısı azaltılmış olabilir.
II. L işleminde anahtar eklenmiş olabilir.
III. M işleminde ampul sayısı sabit tutulup pil sayısı artırılmış olabilir.

işlemlerinden hangileri yapılmış olabilir?

Aşağıda basit bir elektrik devresinde bulunan ampullerin parlaklık oranı %50’dir.



Buna göre;
I. işlem: Devreye bir pil eklemek,
II. işlem: Devreden bir ampul çıkarmak,
III. işlem: Devredeki anahtar sayısını üçe çıkarmak,
IV. işlem: Devredeki iletken kabloyu uzatmak

işlemlerinden hangileri ayrı ayrı yapıldığında ampulün parlaklık oranı %50'den fazla olur?

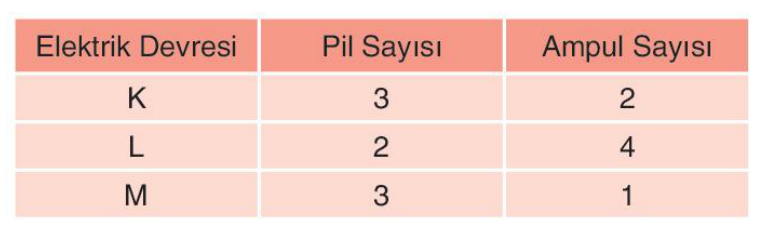

Aşağıdaki tabloda özdeş malzemelerden kurulan devre elemanlarının sayısı verilmiştir.



Buna göre,
I. K devresindeki ampuller L devresindeki ampullerden daha parlak yanar.
II. L devresindeki ampuller M devresindeki ampullerden daha parlak yanar.
III. M devresine bir pil, bir ampul eklenirse M ve L devresindeki ampullerin parlaklığı eşit olur.

ifadelerinden hangileri doğrudur?

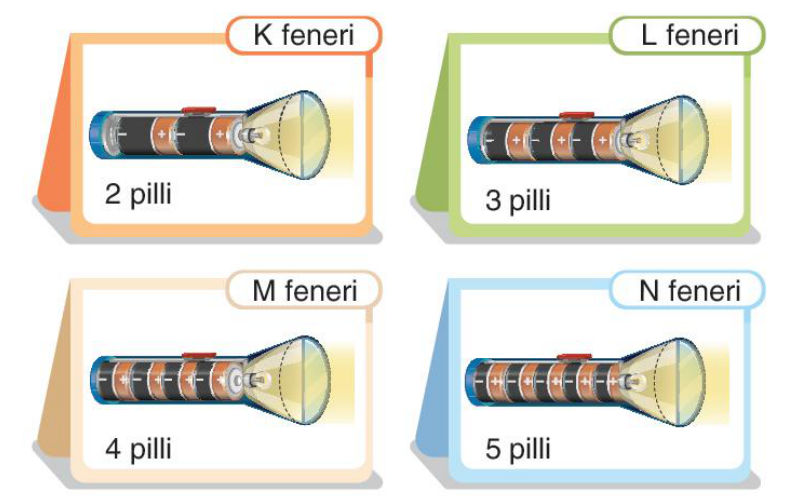

Aşağıdaki el fenerlerinde kullanılan piller ve fener ampulleri özdeştir.
K, L, M ve N el fenerlerinde kullanılan pil sayıları aşağıda verilmiştir.



Buna göre en parlak yanan ampulün bulunduğu fener hangisidir?

Hipotez: Ampul parlaklığını artırmak için devredeki pil sayısı artırılmalıdır.

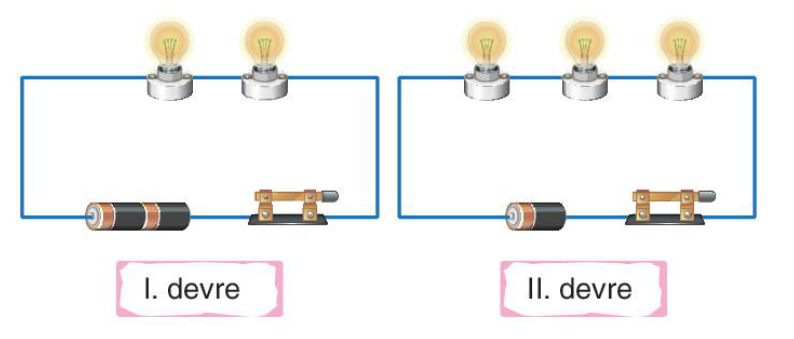

Verilen hipotezi test etmek isteyen bir öğrenci önce I. devreyi, daha sonra I. devredeki elemanları dikkate alarak II. devreyi kuruyor.



Öğrencinin yaptığı devrede hata bulunduğuna göre aşağıdakilerden hangisinin yapılması durumunda hipotez test edilebilir?

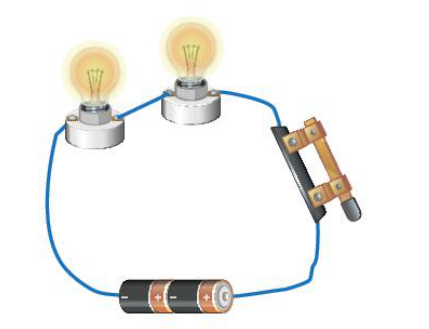

Bir öğrenci basit bir elektrik devresi hazırlamıştır.



Buna göre öğrenci aşağıdaki işlemlerden hangisini yaparsa ampul parlaklığında değişim olur?

Bir elektrik devresi aşağıdaki gibi kurulmuştur.

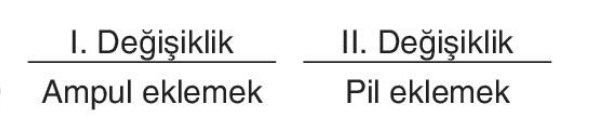

Daha sonra aynı elektrik devresinde I ve II. degişiklikler yapıldığında ampullerde sırasıyla parlaklık “artar” ve “azalır” durumları gerçekleşmiştir.



Buna göre I ve II. değişiklikler aşağıdakilerden hangisi gibi olabilir? (Değişiklikler elektrik devresi kullanılarak ayrı ayrı yapılmıştır. )

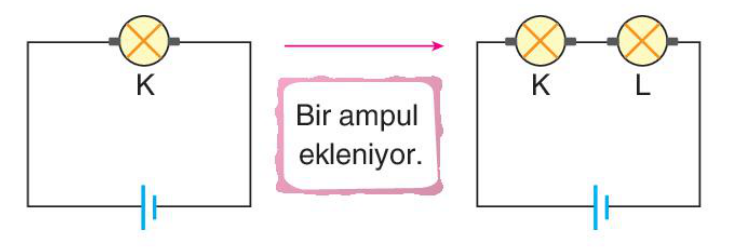

Aşağıda sembollerle gösterilen bir elektrik devresi verilmiştir. Bu devreye özdeş L ampulü ekleniyor.



Buna göre aşağıdakilerden hangisi doğrudur?

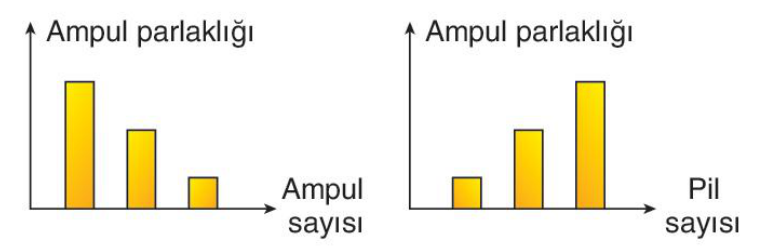

Aşağıda ampul parlaklığını etkileyen değişkenleri gösteren grafikler verilmiştir.



Grafikleri yorumlayan bir öğrenci aşağıdakilerden hangisini söylerse doğru olur?

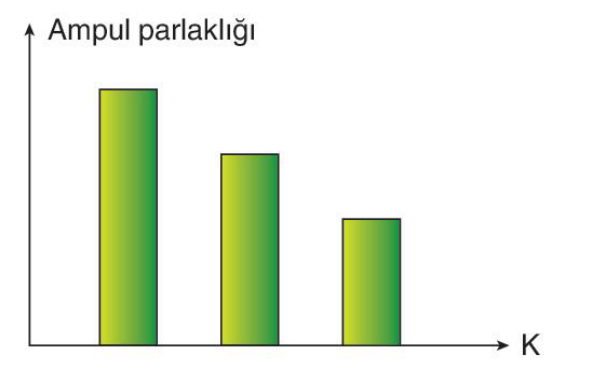

Bir devrede yapılan işleme göre ampul parlakligindaki değişim aşağıdaki grafikte verilmiştir.

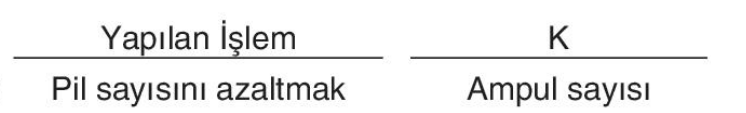

Buna göre yapılan işlem ve grafikte K ile belirtilen yer aşağıdakilerin hangisinde doğru verilmiştir?

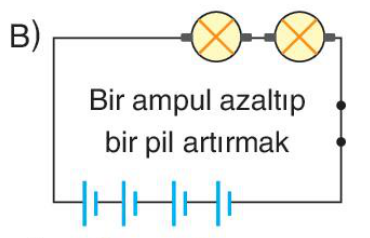

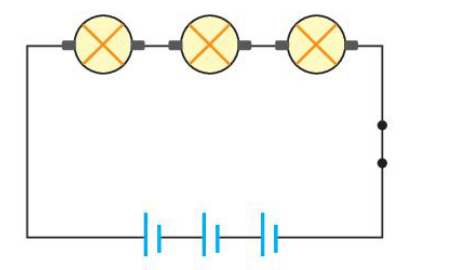

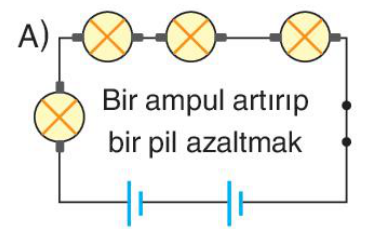

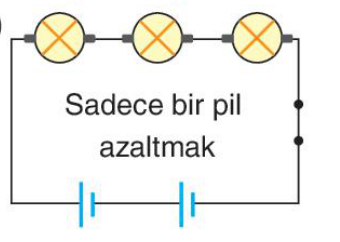

Bir öğrencinin kurduğu elektrik devresinin şeması aşağıda verilmiştir. Bu öğrenci devresindeki ampulün parlaklığını artirmak istemektedir.

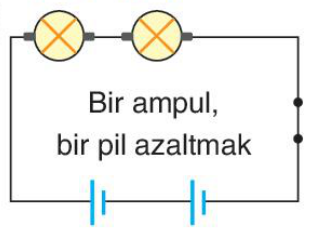

Buna göre öğrenci devrede aşağıdaki degisimlerden hangisini yaparsa ampul parlaklığının arttığını gözlemleyebilir?

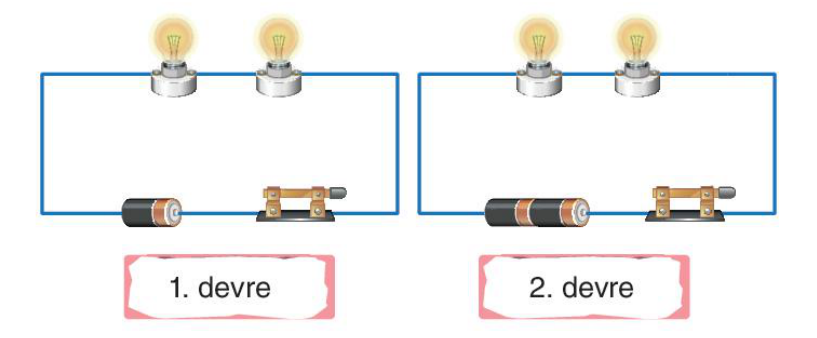

Özdeş devre elemanları kullanılarak aşağıdaki elektrik devreleri kurulduktan sonra 2 numaralı devredeki ampul parlaklığı 1 numaralı devredeki ampul parlaklığından fazla olmuştur.



Bu durumun sebebi;
I. 1. devrede iki ampul kullanmak,
II. 2. devrede iki pil kullanmak,
III. 2 numaralı devrede elektiriği daha iyi ileten kablo

kullanmak durumlarından hangileridir?

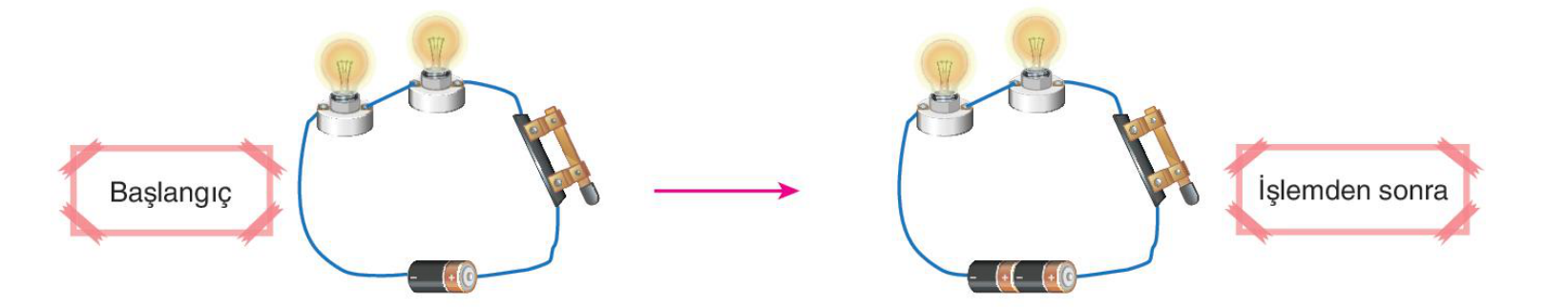

Aşağıda verilen elektrik devresinde yapılan bir işlem sonucunda ampul parlaklığının değiştiği gözlemlenmiştir.

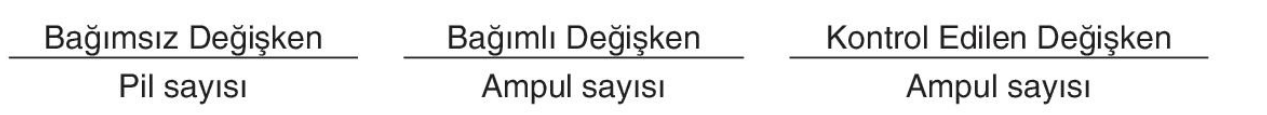

Buna göre bu uygulamadaki bağımlı, bağımsız ve kontrol edilen değişkenler aşağıdakilerin hangisinde doğru verilmiştir?
