5. Sınıf Fen Bilimleri Devre Elemanlarının Gösterimi Test 2

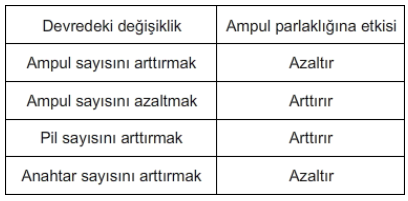

Yukarıdaki tabloda, basit bir elektrik devresinde yapılan değişiklikler ile ampul parlaklığının nasıl değiştiği verilmiştir.
Buna göre, tablodaki bilgilerden kaç tanesi doğrudur?

Devre elemanlarının semboller hâlinde gösterilmesi ………… açısından oldukça önemlidir.
Yukarıdaki cümle aşağıdakilerden hangisi ile tamamlanırsa elektrik devresinde kullanılan cihazların semboller şeklinde çizilmesinin önemi vurgulanmaz?

Özdeş lamba ve piller ile kurulan yukarıdaki elektrik devrelerindeki anahtarlar kapatıldığında lamba parlaklıklarının ne olacağı hakkında öğrenciler aşağıdaki tahminlerde bulunuyorlar.

Buna göre, anahtarlar kapatıldıktan sonra hangi öğrencilerin tahmini doğru çıkar?

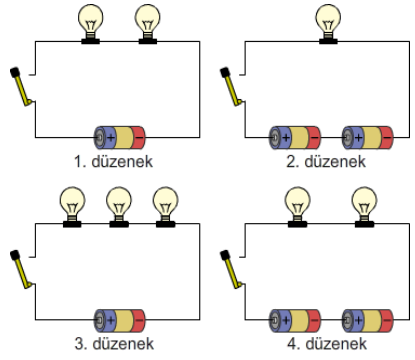

Ampullerin parlaklığının devredeki pil sayısı ile ilişkisini inceleyen bir öğrenci kuruduğu deney düzeneklerinden hangi ikisini karşılaştırmalıdır?

Özdeş pil ve ampullerle kurulmuş şekildeki devreler için aşağıdakilerden hangisi yanlıştır?

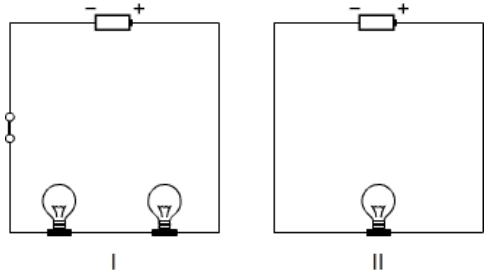

İpek, önce Şekil I’deki daha sonra Şekil II’deki devreleri kurarak I. ve II. devreyi karşılaştırıyor.
Buna göre, İpek’in kurduğu bu devrelerde bağımlı değişken aşağıdakilerden hangisidir?

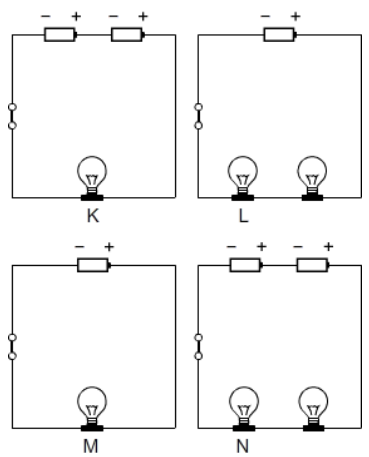

Özdeş ampul ve pillerle oluşturulmuş şekildeki devrelerde K, L, M ve N ampulleri ile ilgili aşağıdakilerden hangisi yanlıştır?

Bir öğrenci yaptığı deneyde lambanın yandığını görürken deneyde kurduğu düzeneğin şemasını çizdiğinde öğretmeni hata yaptığını ve şemadaki devrenin kurulması durumunda lambanın ışık vermeyeceğini söylemiştir.
Buna göre öğrencinin çizdiği şema aşağıdakilerden hangisi olamaz?

Basit bir elektrik devresinde pil sayısı arttırıldığında devredeki ampul parlaklığı
Yukarıda verilen ifadenin doğru bir şekilde tamamlanabilmesi için ile gösterilen kısma seçeneklerdeki ifadelerden hangisi getirilmelidir?

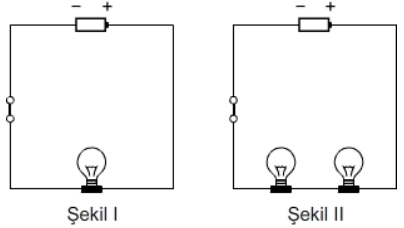

Özdeş piller ve ampullerle kurulmuş şekildeki elektrik devrelerinden II. devredeki ampulün parlaklığı I. devredeki ampulün parlaklığından fazladır.
Bu durumun nedeni aşağıdakilerden hangisi ile açıklanabilir?

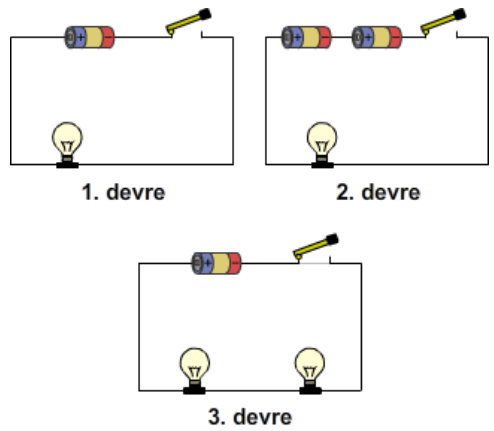

Yukarıdaki basit elektrik devrelerinde anahtarın kapalı olduğu durum için;
I. Her üç devredeki ampullerin parlaklıkları aynıdır.
II. 3. devredeki ampullerin parlaklıkları en azdır.
III. 2. devredeki ampulün parlaklığı en fazladır.
ifadelerinden hangileri doğru olur?

I. Basit bir elektrik devresinde ampul sayısını değiştirmeden pil sayısını azalttığımızda ampullerin parlaklığı artar.
II. Basit bir elektrik devresinde ampul sayısını değiştirmeden pil sayısını arttırdığmızda ampullerin parlaklığı artar.
III. Basit bir elektrik devresinde pil sayısını değiştirmeden ampul sayısını arttırdığımızda ampullerin parlaklığı artar.
IV. Basit bir elektrik devresinde pil sayısını değiştirmeden ampul sayısını arttırdığımızda ampullerin parlaklığı azalır.
Yukarıdaki cümlelerden hangisi ya da hangileri doğrudur?

Sembol şeklinde verilen devre elemanlarından hangisi ampulün gösterimidir?

Basit bir elektrik devresinde pil sayısı değiştirilmeden ampul sayısının değiştirilmesi ile ampullerin parlaklığı değişir.
Yukarıdaki cümleye göre aşağıdaki tabloda hangi seçenekte bağımlı değişken, bağımsız değişken ve sabit tutulan değişken doğru olarak verilmiştir?

Şekildeki elektrik devresinde verilen ampulün daha parlak yanması için devrede bazı değişiklikler yapılması düşünülüyor.
Buna göre aşağıdaki devre şemalarından hangisine uygun olacak şekilde devre kurulursa lambalar daha parlak yanar?

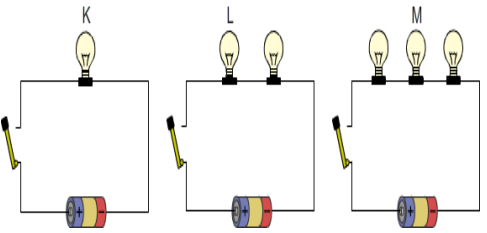

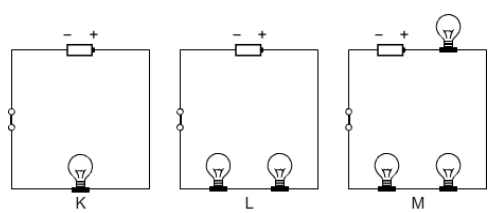

Yukarıdaki basit elektrik devrelerinde anahtarlar kapatıldığında K, L, M ampullerinin parlaklıkları ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

I. Devredeki ampul sayısı arttıkça ampullerin parlaklıkları azalır.
II. Devredeki pil sayısı arttıkça ampullerin parlaklıkları artar.
III. Devredeki anahtar açılırsa lambalar söner.
Basit bir elektrik devresi ile ilgili yukarıda verilen ifadelerden hangileri doğrudur?

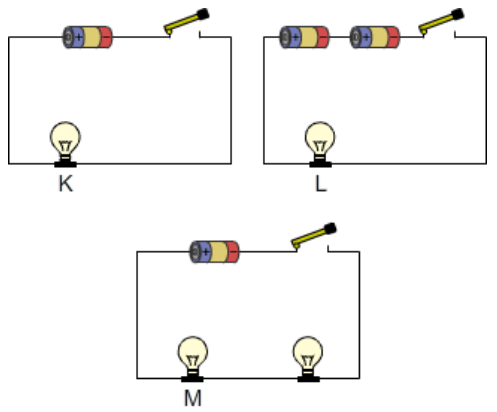

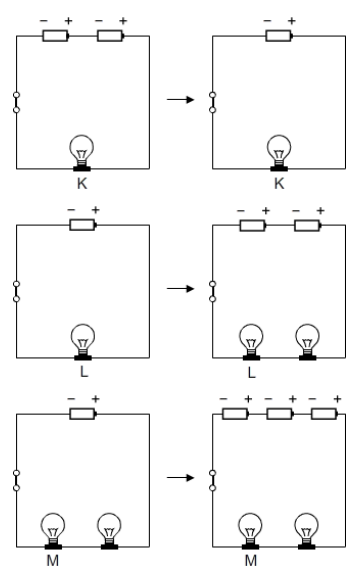

Özdeş lambalar ve pillerle kurulmuş devrelerde şekildeki gibi değişiklikler yapıldığında K, L ve M ampullerinin parlaklığı nasıl değişir?

Şekildeki gibi yapılmış lambaları ışık veren bir elektrik devresi elektrik sembolleri kullanılarak şemalaştırılırsa doğru çizim aşağıdakilerden hangisi gibi olur?

Şekildeki elektrik devresinde K ampulünün parlaklığını arttırmak için aşağıdaki değişikliklerden hangisi yapılabilir?
