6. Sınıf Fen Bilimleri İletken ve Yalıtkan Maddeler Test 4

Bilgi: İletken maddeler elektrik akımını iletirken yalıtkan maddeler elektrik akımını iletemez.

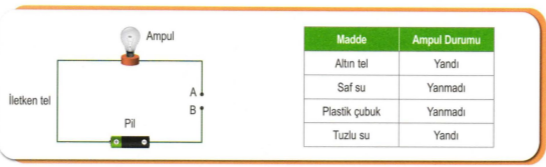

Maddelerin iletkenlik veya yalıtkanlık durumlarını tespit etmek için ampul, iletken tel ve pil yardımıyla aşağıdaki elektrik devresi hazırlanmıştır.

Bu devredeki A- B ucu arasına tabloda verilen maddeler temas ettirilmiş ve ampulün ışık verme durumu da tabloda verilmiştir.
Yapılan deney ve gözlemlere göre;
I. Bazı katılar elektrik akımını iletebilirken bazı katılar elektrik akımını iletemeyebilir.
II. Gaz haldeki maddeler, elektrik akımının iletilmesine engel olurken bazı durumlarda elektrik iletimine izin verebilir.
III. Saf su yalıtkan iken bazı durumlarda içerisine eklenen maddeler ile iletken hale gelebilir.
çıkarımlarından hangileri yapılabilir?

Bilgi: Elektrikli cihazların kullanımı sırasında maddelerin iletkenlik ve yalıtkanlık durumları önem arz eder.

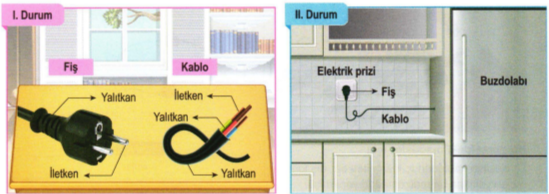

Aşağıda I. durumda fiş ile kablonun elektriği ileten ve iletmeyen bölümleri gösterilmişken II. durumda fiş ,
kablo ve elektrik prizi yardımıyla buzdolabına elektriğin taşınması olayı gösterilmiştir.

Gözlemlenen durumlar incelenirse aşağıda verilen yorumlardan hangisinin doğru olduğu söylenemez?

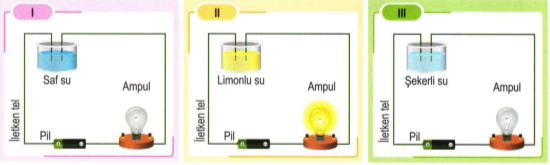

Bartu, sıvı maddelerin elektrik iletkenliklerini tespit edebilmek için sağlam ampuller, dolu piller ve iletken
teller ile hazırladığı elektrik devrelerindeki iletken tellerin ucunu aşağıdaki sıvı maddelere batırmıştır.

Bu işlem sonucu sadece II. devredeki ampul ışık verirken diğer iki devredeki ampuller ışık vermemiştir.
Bu deneyler ve gözlemler sonucu;
K. Saf su içerisine şeker yerine tuz eklenseydi III. devredeki ampul de ışık verirdi.
L. Ekşi olan tüm maddeler elektrik iletkeni iken şekerli olan tüm maddeler elektrik yalıtkanıdır.
M. Saf su içerisine bazı maddeler konulduğunda çözelti iletken olurken bazı maddeler konulduğunda ise
çözelti iletken hale gelmeyebilir.
yorumlardan hangisine ulaşamayız?

Elektrik ustasının bir kabloyu elinde eldiven takılı iken makas ile kesmesine ait bir görsel aşağıda verilmiştir.

Bu görseldeki maddeler için;
I. Kesilen kablonun iç kısmı iletken, dış kısmı ise yalıtkan bir malzemeden yapılmıştır.
II. Eldivenin elektriği iletmeyen bir malzemeden yapılmış olması beklenir.
III. Makasın keskin kısmı yalıtkan , tutulan kısmı ise iletken malzemeden yapılmış olması doğru bir seçimdir.
ifadelerinden hangileri doğrudur?

Gökhan, banyondan çıktıktan sonra ıslak elleri ile saç kurutma makinesini çalıştırıyor ve yalıtkan olan bölümden tutmasına rağmen Gökhan'ı elektrik çarpıyor.

Meydana gelen durum için;

I. Yalıtkan olan bölümün malzemesinde olan bir hatadan dolayı gerçekleşmiştir.
II. Yalıtkan maddeler iletken maddelerin etkisi ile bazı durumlarda elektriği iletebilir.
III. Kablo üzerinde olan bir hasar, iletken telin ele temasını sağlamıştır.
açıklamalarından hangileri doğru olabilir?

Fuat; pil, özdeş iki ampul, anahtar, iletken tel ve numaralı malzemeler ile aşağıdaki elektrik devresini hazırlamıştır.

Bu devre üzerinde K ampulü ışık verirken Lampulü ışık vermemektedir.
Verilen malzemeler ile hazırlanan bu devreye göre aşağıdaki yorumlardan hangisi kesinlikle doğrudur?

Bir su ısıtıcına ait bölümler aşağıdaki gibidir:

Bu bölümler incelenirse;
I. K ve L tellerinin iletkenlik özellikleri birbirinden farklıdır.
II. Kulp bölümünün elektrik iletkenliği , K telinden çok daha azdır.
III. Kapak bölümünün elektrik yalıtkanlığı, kulp bölümünden daha azdır .
çıkarımlarından hangileri yapılabilir?

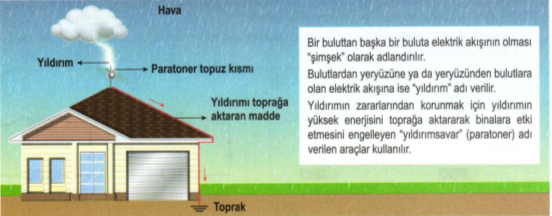

Yıldırım oluşumu ve yıldırımın paratoner ile toprağa iletimi konusunda yapılan bir araştırma kesiti aşağıdaki gibidir:

Havanın normal şartlarda yalıtkan olduğu bilindiğine göre aşağıdaki yorumlardan hangisi çıkarılamaz?

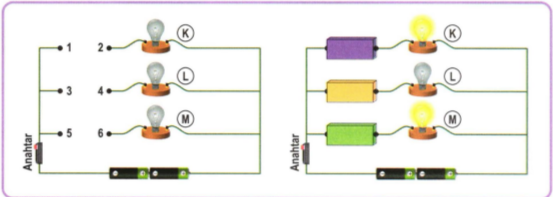

İletken teller, anahtar, piller ve özdeş ampuller ile bir deney yapılacaktır. Bu deneyde verilen devrelerdeki numaralar ile belirtilen bölümler boş bırakılmış ve bir süre sonra üç farklı madde ile bu uçlar bir araya getirilmiştir. Bu işlem sonrası aşağıda gözlemlendiği gibi K ve M ampulleri yanarken L ampulü yanmamıştır.

Deney gözlemlerine göre;
I. 1-2 test ucunda kullanılan madde demir çubuk iken 5-6 test ucunda kullanılan madde gümüş çubuktur.
II. 3-4 test ucunda kullanılan maddenin elektriği iletme özelliği yoktur.
III. 1-2 test ucuna takılan madde 3-4 test ucuna takılırsa L ampulü ışık verir.
yorumlarından hangilerine ulaşılamaz?
