Bir öğrenci aşağıdaki elektrik devresini hazırlıyor.

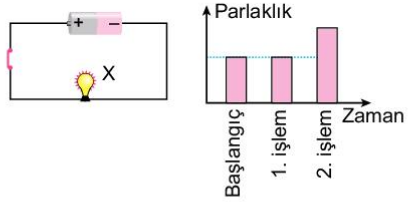

Hazırladığı elektrik devresine özdeş devre elemanları ekleyip çıkararak x ampulünün parlaklığını gözlemliyor ve yukarıdaki grafiği çiziyor.

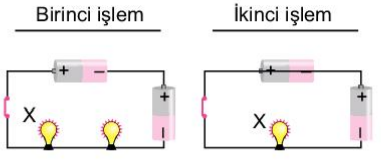

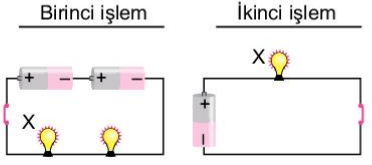

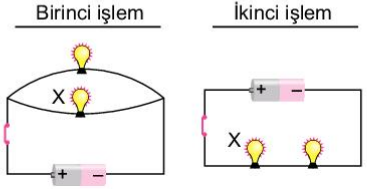

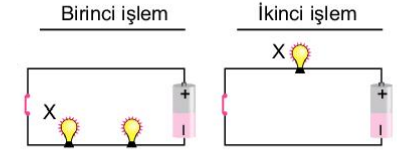

Buna göre, öğrencinin başlangıçtaki devre üzerinde yaptığı değişiklikler sonucu aşağıdakilerden hangisinde doğru verilmiştir?

Özdeş devre elemanlarıyla oluşturulan aşağıdaki devrelerden hangisinde bulunan X ampulünün parlaklığı en azdır?

Özdeş ampul ve piller kullanılarak oluştu­rulan aşağıdaki düzeneklerden hangisinde bulunan pil, diğerlerine göre daha çabuk tükenir?

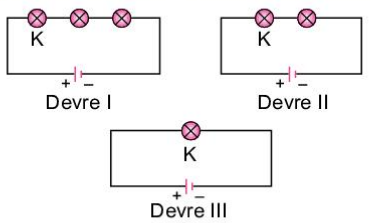

Elif, özdeş ampullerle oluşturduğu Devre I’de bazı değişiklikler yaparak Devre II ve Devre III’ü oluşturuyor.
Buna göre devrelerdeki K ampulünün par­laklıkları arasındaki ilişkiyi gösteren grafik aşağıdakilerden hangisidir?

Özdeş ampuller ve piller kullanılarak ha­zırlanan aşağıdaki devrelerden hangisinde ampul parlaklığı en büyüktür?

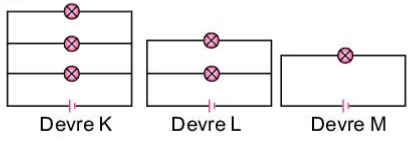

Ömer özdeş ampullerle oluşturduğu Devre K üzerinde bazı değişiklikler yaparak Devre L ve Devre M’yi oluşturuyor.
Buna göre,
I. K devresindeki ampuller aynı parlaklıkta yanar.
II. L devresindeki ampullerin parlaklığı en az­dır.
III. M devresindeki ampulün parlaklığı en azdır.
İfadelerinden hangileri doğrudur?

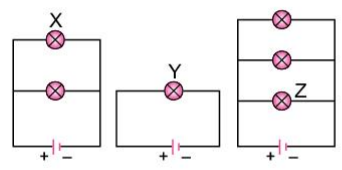

Yukarıdaki devreler, özdeş devre elemanla­rıyla oluşturulmuştur.
Buna göre bu devrelerdeki X, Y ve Z am­pullerinin parlaklıklarını gösteren sütun grafiği aşağıdakilerden hangisidir?
