8. Sınıf Fen Bilimleri Eğik Düzlem – Çıkrık Test 2

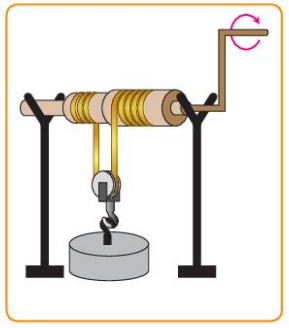

Yukarıdaki çıkrıkta kuvvet kolunun uzunluğu (R), yük kolunun uzunluğu (r) ile gösterilmiştir.
R > r olduğuna göre;
I. Çıkrıkta kuvvetten kazanç vardır.
II. Çıkrıkta yoldan kayıp vardır.
III. Çıkrık işten kazanç sağlar.
bilgilerinden hangileri doğrudur?

Sedat, her gün evden okula bisikletiyle gidip gel­mek istiyor. Sedat okuldan eve daha kısa sürede varabilmek için, pedalını bir tur döndürdüğünde daha fazla yol almasını sağlayacak bir bisiklet al­malıdır.
Buna göre Sedat, aşağıdaki dişli çarklara sahip özdeş tekerlekli bisikletlerden hangisini seçme­lidir?

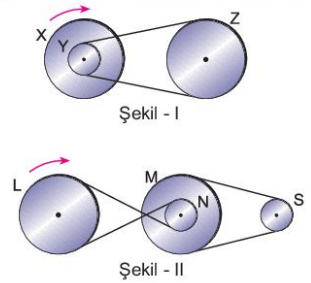

Şekil-I’deki X kasnağı ile Şekil-II’deki L kasnağı ok yönünde döndürülüyor.
Buna göre Şekil-II’deki kasnaklardan hangileri Z kasnağı ile ters yönde döner?

Şekildeki bileşik makinede kol ok yönünde çevirili­yor. Dişli çarka sabitlenmiş olan silindir, dişli çarkla birlikte dönüyor ve yük yukarı hareket ediyor.

Buna göre aşağıdakilerden hangisi yanlıştır?

Yukarıda etin kıyma haline getirilmesini sağlayan bir makinenin parçaları gösterilmiştir. Makinenin çalışma şekli şöyledir;
Ağız kısmına (1) et konur. Kol (2) çevrildiğinde kendine bitişik olan parçayı (3) çevirir. Bu parça (3) eti ezip parçalayarak ileri doğru iter. Et uygulanan basınçla süzgecin (5) deliklerinden kıyma halinde çıkar.
Buna göre aşağıdakilerden hangisi yanlıştır?

Bir basit makinede kuvvetin aldığı yol, yükün aldığı yoldan fazlaysa o basit makinede kuvvetten kazanç, yoldan kayıp vardır.

Enes, tasarladığı çıkrık sistemiyle ağır yükleri kaldırmak istiyor. Buna göre Enes, kolu ok yönünde çevirip aşağıdaki notları alıyor.

I. Kuvvetten kazanç sağladım.
II. Yoldan kayıp beklediğimden daha fazla oldu.
III. Yük aşağı doğru hareket etti.
IV. İşten kazanç olmadı.

Buna göre Enes’in notlarından hangisi kesinlikle yanlıştır?
