8. Sınıf Fen Bilimleri Makaralar Test 3

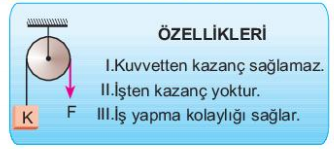

Eren, bir sabit makaraya ait resmi şekildeki gibi çi­zip, yanına bazı özellikler yazmıştır.
Buna göre Eren, sabit makara resmini çıkarıp, yerine hareketli makara resmi yapıştırdığında, özelliklerden hangilerini değiştirmelidir?

Makara çeşitlerini öğrenmeye çalışan Ahmet def­terine farklı sistemler çiziyor. Ahmet makaraların yanına makaranın çeşidini yazıyor.
Buna göre Ahmet hangi sistemde bulunan ma­kara çeşitlerini hatalı belirtmiştir?

Koray, bir cismin ağırlığını önce Şekil-I’deki gibi di­namometre ile ölçüyor, daha sonra Şekil-II’deki gibi hareketli makara ile yukarı kaldırıyor.

Koray cismin ağırlığını 6N olarak ölçtüğüne göre, Şekil-II’deki düzenek ile ilgili aşağıdaki yorumlardan hangisini yaparsa yanlış olur? (Makara ağırlığı önemsizdir.)

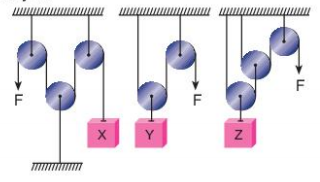

Makara ağırlıklarının ihmal edildiği aşağıdaki sis­temlerde X, Y ve Z yükleri aynı F kuvveti ile yukarı kaldırılıyor.

F kuvveti yükleri kaldırabilecek en küçük kuv­vet olduğuna göre X, Y ve Z yüklerinin ağırlıkla­rı arasındaki ilişki aşağıdakilerden hangisidir?

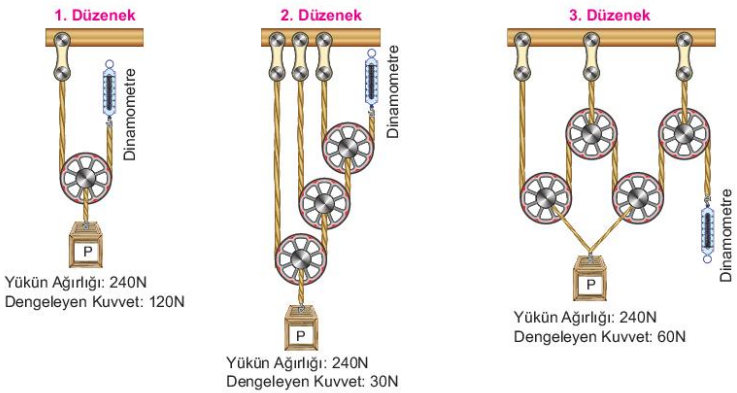

Süleyman farklı makara sistemleri kullanarak asılı olan yüklerin ağırlıklarını ve bu yükleri dengeleyen kuv­vetleri altlarına yazıyor.

Buna göre, Süleyman bu düzeneklerden aşağıdaki sonuçlardan hangisini çıkaramaz? (Makaraların ağırlıkları önemsenmeyecektir.)

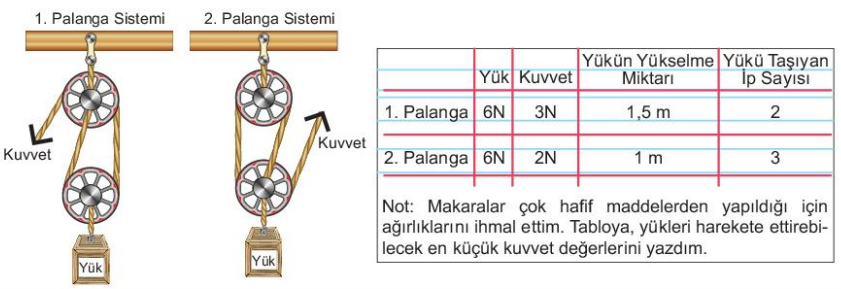

Erol şekildeki gibi iki palanga sistemi kuruyor. Her iki palanga sisteminde ipi 3 metre çekiyor ve aşağıdaki tabloyu oluşturuyor.

Buna göre, Erol aşağıdakilerden hangisini söylerse hata yapmış olur?
