5. Sınıf Fen Bilimleri Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Testleri Çöz

Soru 1

Bir elektrik devresinde; I. anahtarı açmak, Il. iletken telin boyunu uzatmak, Ill. devreden pili çıkarmak işlemlerinden hangileri yapıldığında ampul yanmaya devam edemez?

A) Yalnız I B) Yalnız III C) I ve Ill D) II ve Il

Soru 2

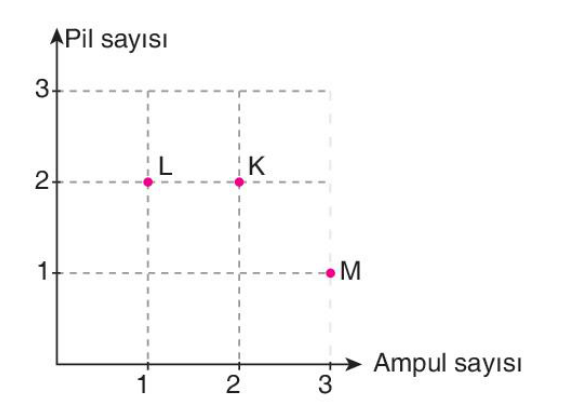

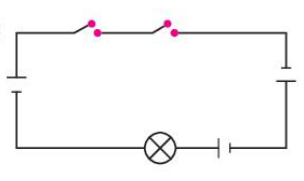

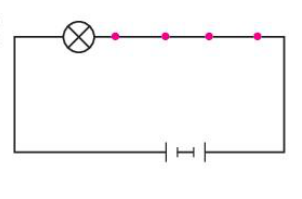

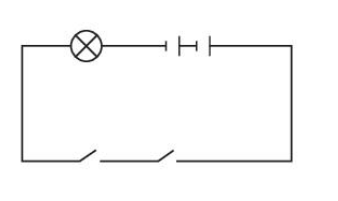

Aşağıdaki devre şemalarından hangisi grafikte belirtilen özelliklere göre çizilmemiştir?

Soru 3

Görseli verilen pillerin bağlanması hangisinde doğru verilmiştir?

Soru 4

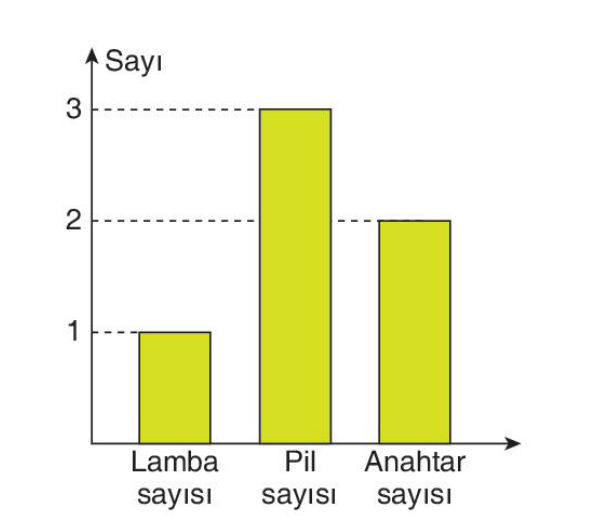

Yukarıdaki grafikte devre elemanlarına ait sayılar yer almaktadır.

soru gorseli

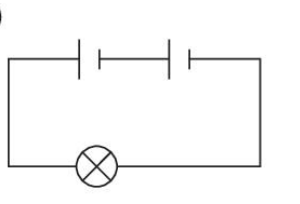

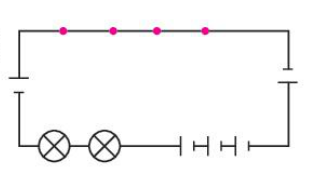

Buna göre grafikte verilen devre elemanları ile kurulacak basit elektrik devre şeması aşağıdakilerden hangisidir?

Soru 5

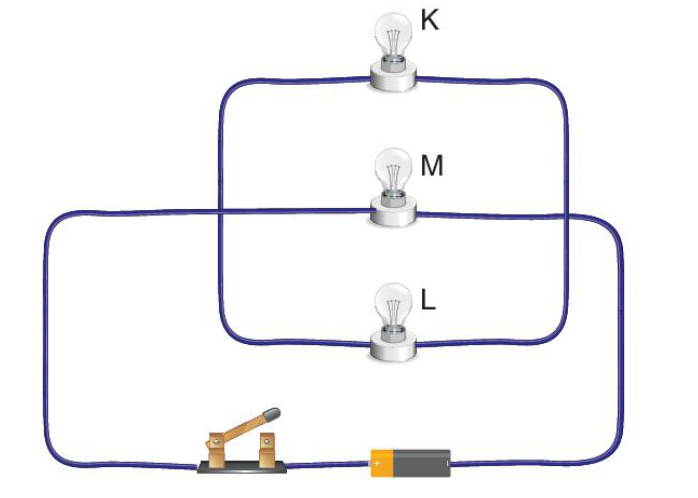

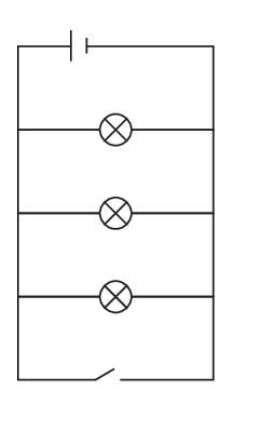

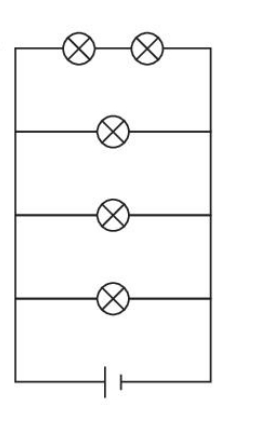

Aşağıda görseli verilen elektrik devresinin şeması cizilecektir.

soru gorseli

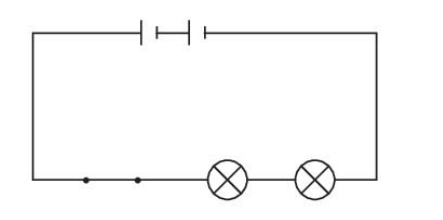

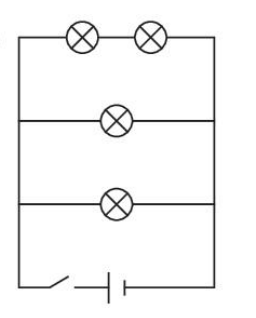

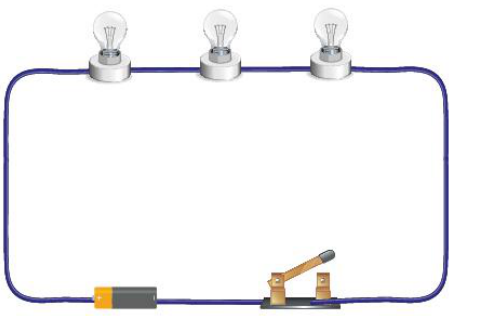

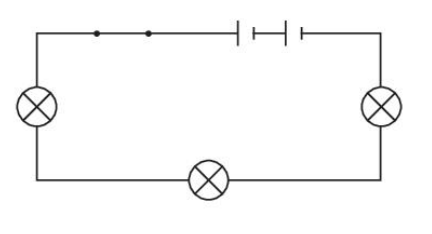

Verilen elektrik devresinin şeması çizilirken 1 ampul fazla çizildiği bilindiğine göre çizilen şema aşağıdakilerden hangisi olabilir?

Soru 6

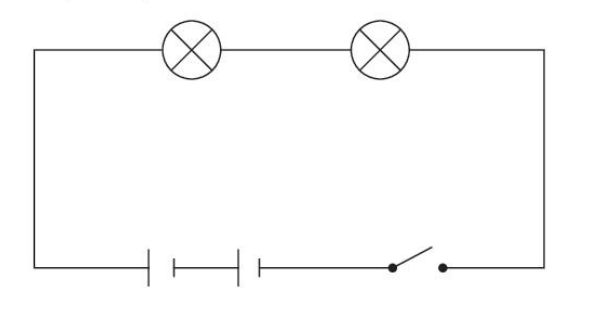

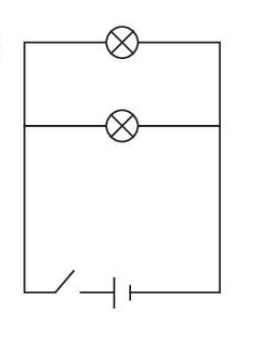

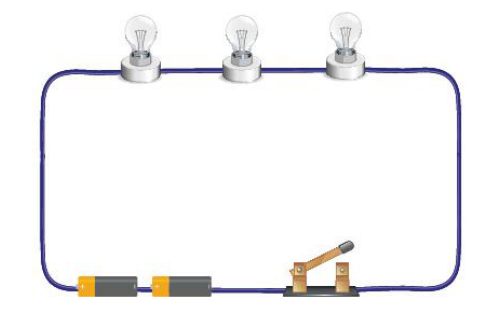

Aşağıda bir basit elektrik devresine ait şema yer almaktadır.

soru gorseli

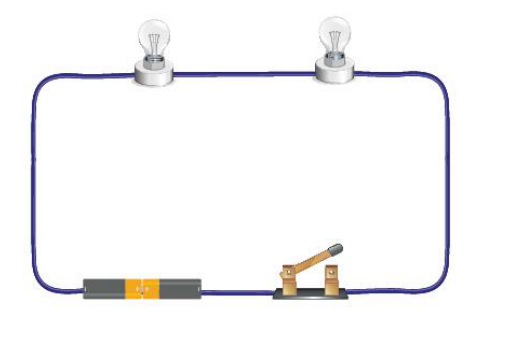

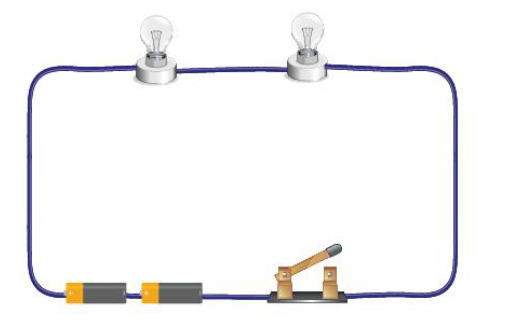

Aşağıda verilenlerden hangisi bu şemaya uygun şekilde kurulmuş bir elektrik devresidir?

Soru 7

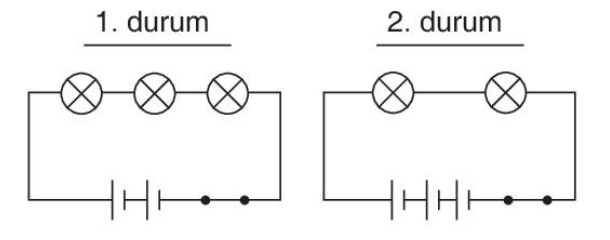

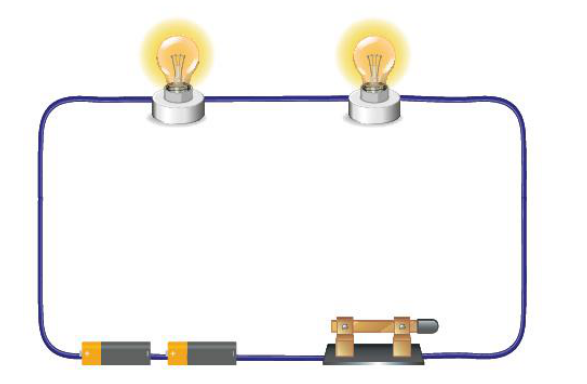

Aşağıda özdeş piller, özdeş ampuller, anahtar ve bağlantı kablosu kullanılarak bir elektrik devresi kurulmuştur.

soru gorseli

Buna göre, 1. Durum: Devreye 1 pil eklenmiştir. 2. Durum: Devreden 1 ampul çıkarılmıştır.

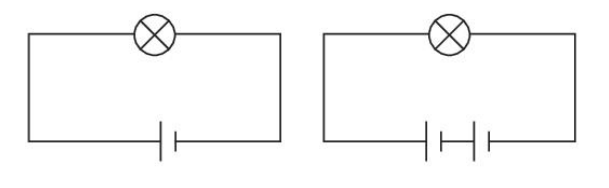

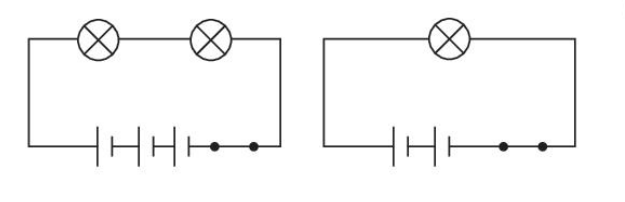

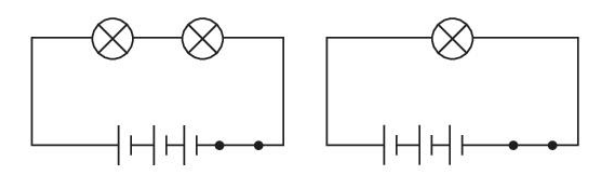

değişiklikleri yapıldığında devrelerin son görünümü aşağıdakilerden hangisindeki gibi olur?

A) B) C) D)

Soru 8

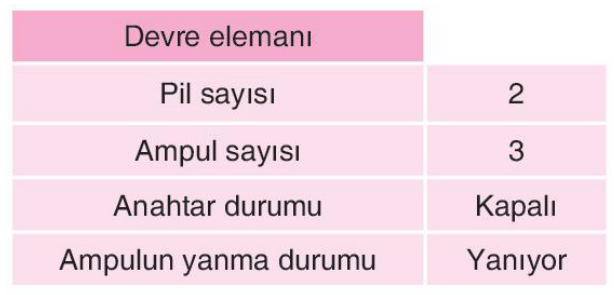

Aşağıdaki tabloda devre elemanlarına ait bilgiler yer almaktadır.

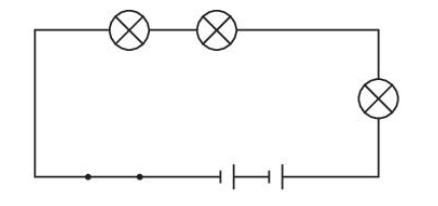

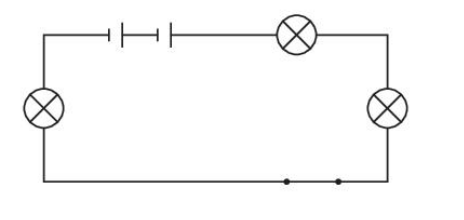

Buna göre aşağıdaki basit elektrik devrelerinden hangisi tabloya uygun değildir?
A) B) C) D)

Soru 9
Bir elektrik devresi ile ilgili; I. düğmesine basılan elektrik süpürgesinin çalışması, Il. tuşuna basılan kahve makinesinin kapanması, Ill. kumandasına basılan klimanın çalışması durumlarından hangilerinde devredeki anahtar açıktır?
A) Yalnız Il B) I ve lll C) Il ve Ill D) I, Il ve Ill

Soru 10

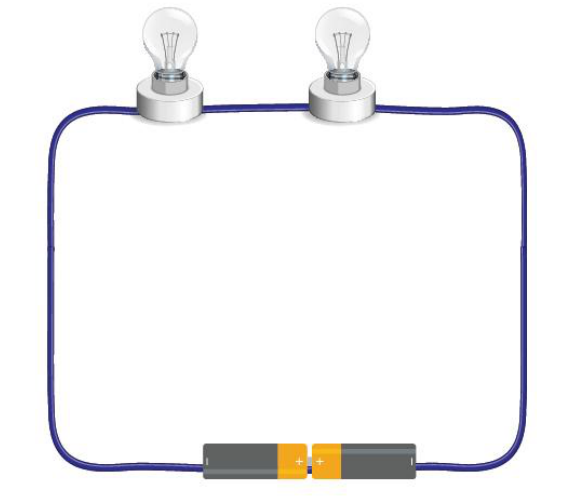

Aşağıda bir basit elektrik devresi verilmiştir.

Buna göre verilen devre ile ilgili aşağıdaki yorumlardan hangisi doğrudur?
A) Devredeki ampul ışık verir. B) Devreye anahtar bağlanırsa ve bağlanan anahtar kapatılırsa devre tamamlanır ve ampul ışık verir. C) Devreye bir pil ve bir anahtar eklenirse ampuller ışık verir. D) Piller ters bağlandığı için devre hatalıdır, ampul ışık vermez.

Soru 11

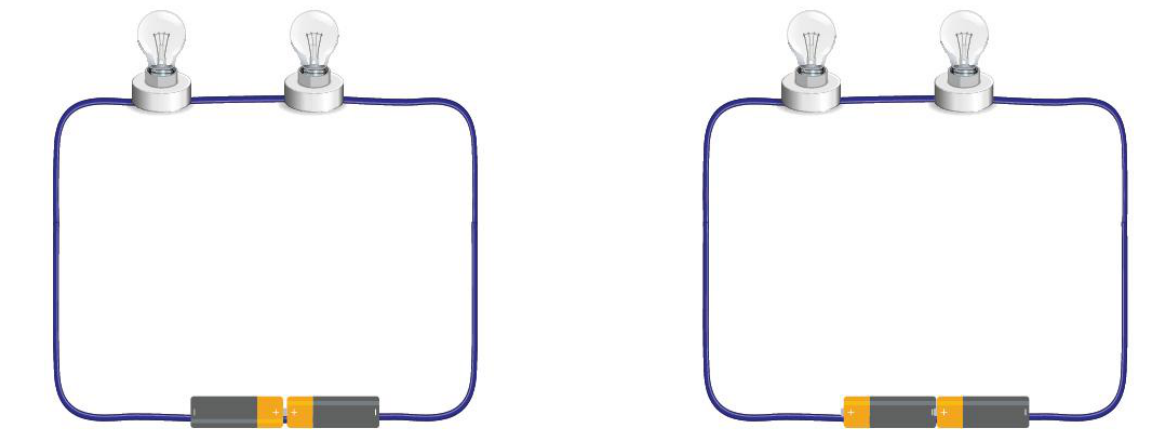

Özdeş devre elemanları ile oluşturulan devreler aşağıda yer almaktadır.

Buna göre verilen devreler hangi soruya cevap aramak için kurulmuş olabilir?
A) Bağlantı kablosunun kopuk olmasının ampulün yanmasında bir önemi var mıdır? B) Pilin ters bağlanmasının ampulün yanmasında bir önemi var mıdır? C) Anahtar olup olmamasının ampulün yanmasında bir önemi var mıdır? D) Ampul ve pil sayısının ampulün yanmasında bir önemi var mıdır?
