5. Sınıf Fen Bilimleri Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Testi

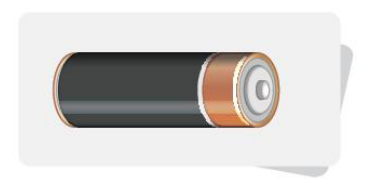

Aşağıda devre elemanlarından birine ait görsel verilmiştir.



Buna göre verilen elemanın sembolle gösterimi aşağıdakilerin hangisindeki gibidir?

Bir devrenin şeması aşağıda verilmiştir.



Sadece devrenin sembollerine bakan biri aşağıdaki ifadelerden hangisini kullanamaz?

Bir öğrenci, kurduğu devrelerin sembollerle gösterimini defterine aşağıdaki gibi çizmiştir.



Sadece sembollerin çizimini inceleyen arkadaşı bu öğrenciye hangi devrelerin ışık verdiğini söyleyebilir?(İletken kabloların sağlam olduğu bilinmektedir.)

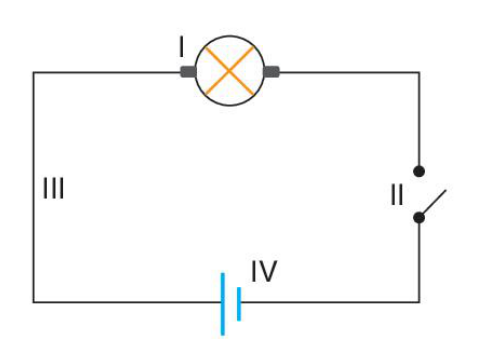

Aşağıda basit elektrik devresinde devre elemanları harflendirilmistir.



Buna göre devre şemasıyla ilgili aşağıdaki bilgilerden hangisi doğrudur?

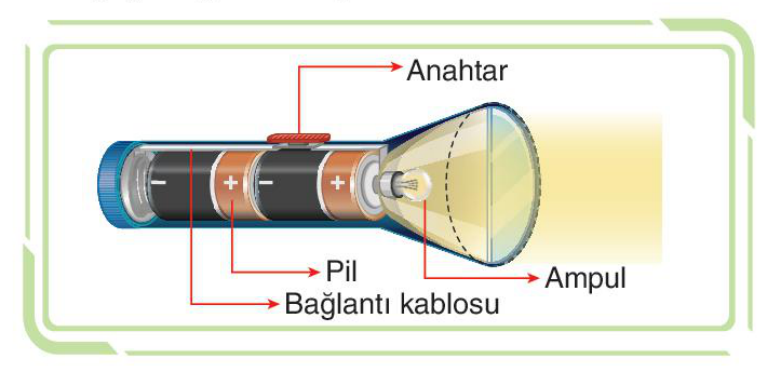

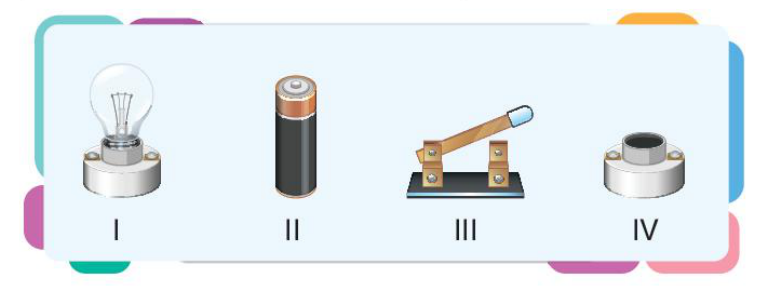

Elektriğin olmadığı durumlarda ve yerlerde kullanilan el fenerinin çalışmasını sağlayan devre elemanları aşağıda gösterilmiştir.



Buna göre devrede bulunan elemanlarla ilgili aşağıdakilerden hangisi yanlıştır?

Aşağıda bir elektrik devre şeması verilmiştir.



Buna göre devrede kullanılan devre elemanlarinın sayısı aşağıdakilerin hangisinde doğru verilmiştir?

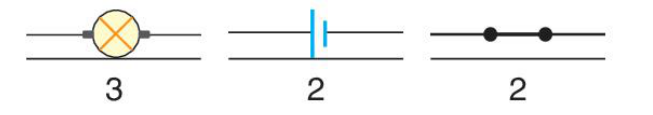

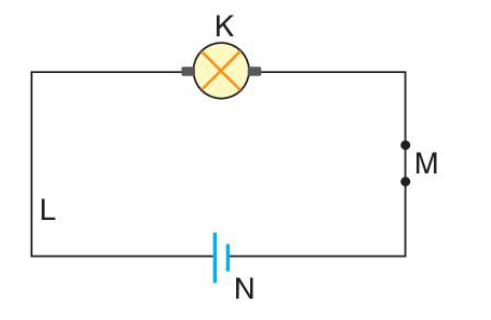

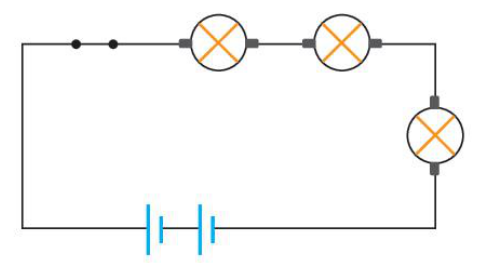

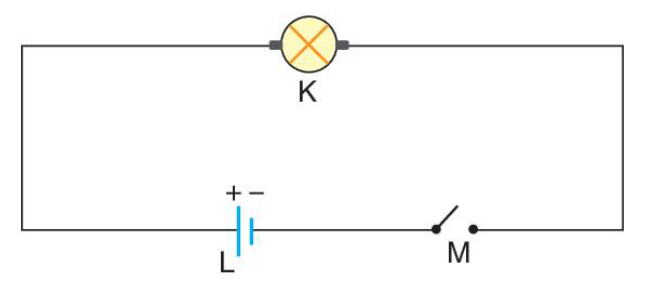

Aşağıda bir devre şeması çizilmiş ve devrede kullanılan devre elemanları harflendirilmiştir.



Buna göre,
I. K ışık vermeyen bir ampulü temsil etmektedir.
II. L devreye elektrik enerjisi sağlayan pildir.
III. M, devredeki akımı kontrol eden kapalı bir anahtardır.

ifadelerinden hangileri doğrudur?

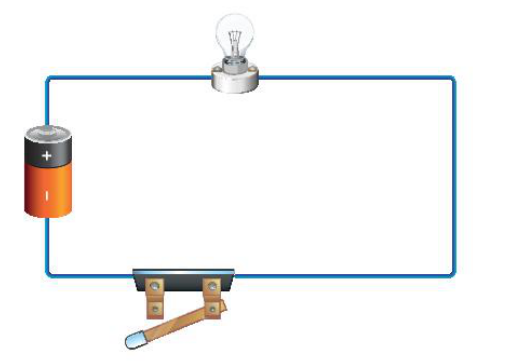

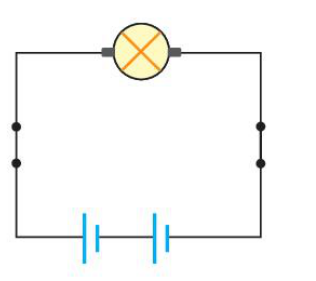

Aşağıda hazırlanan bir elektrik devresi gösterilmiştir.



Bu elektrik devresinin şeması aşağıdakilerden hangisidir?

Aşağıda iki farklı devre şeması verilmiştir.



Buna göre verilen devrelerle ilgili aşağıdakilerden hangisi doğrudur?

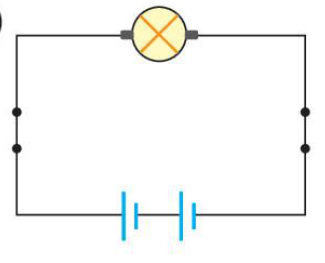

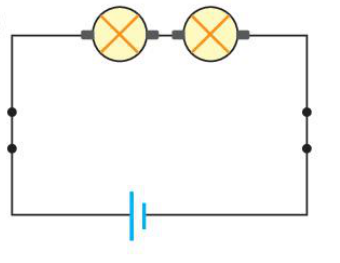

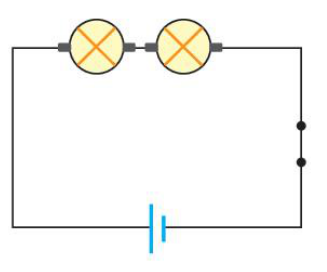

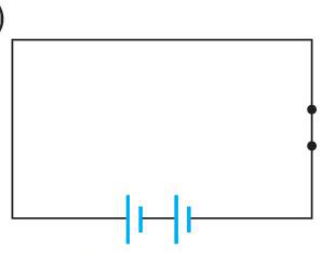

Bir öğrenci aşağıda verilen yönergelere göre devre sembollerini gösteren elektrik devresi çizecektir.



Buna göre öğrencinin doğru şekilde hazırladığı devre aşağıdakilerden hangisidir?

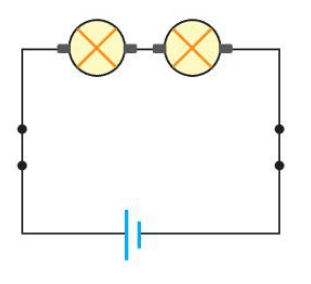

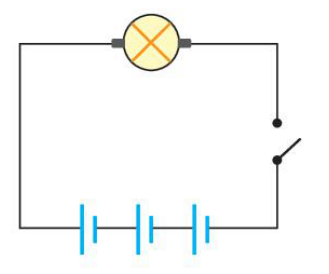

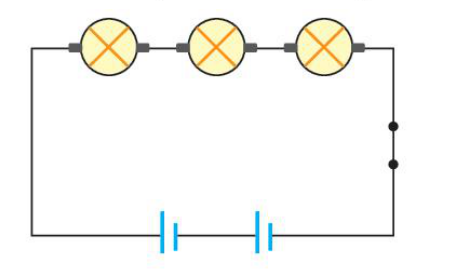

Aşağıda bir devrenin şeması verilmiştir.



Buna göre bu devrede kullanılan elemanlar aşagidakilerin hangisinde verilmiştir?

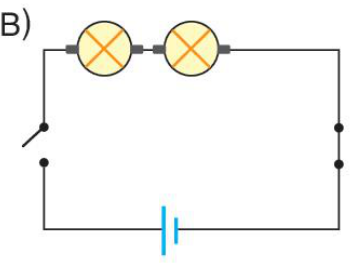

Bir elektrik devresinde ampulün ışık verebilmesi için belirli şartların sağlanması gerekmektedir.

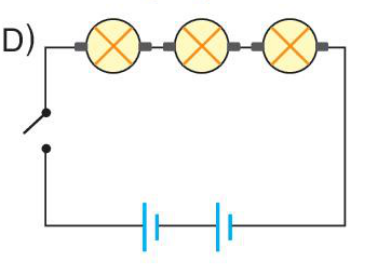

Buna göre aşağıdaki devrelerin hangisinde ampul ışık verir?

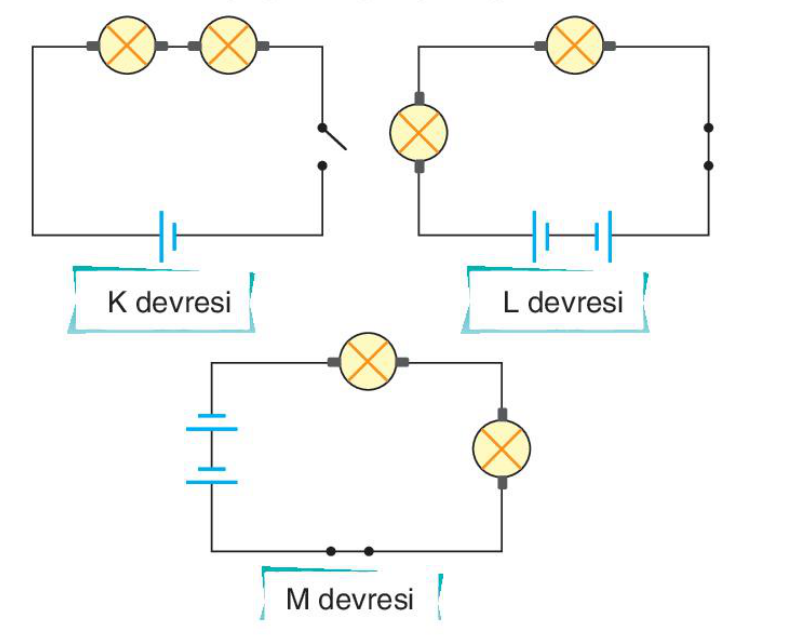

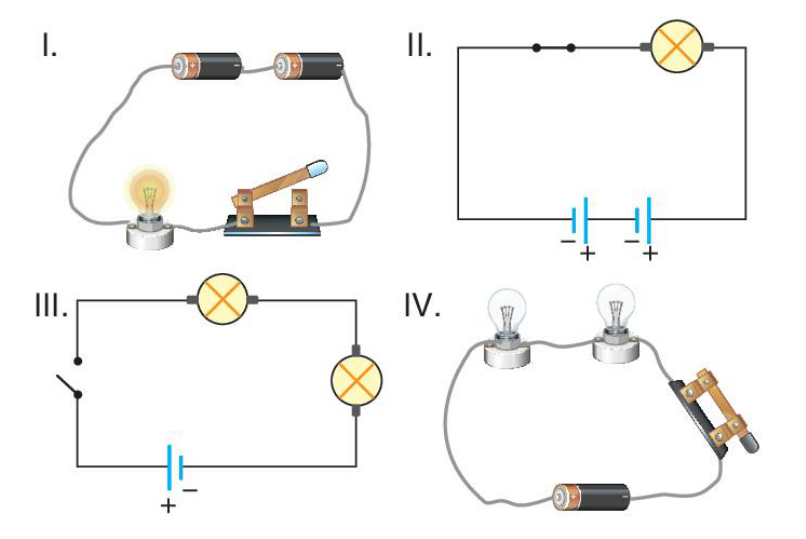

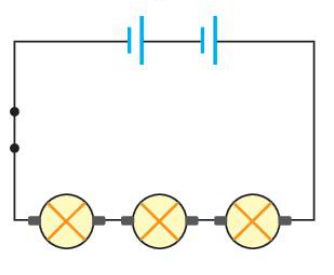

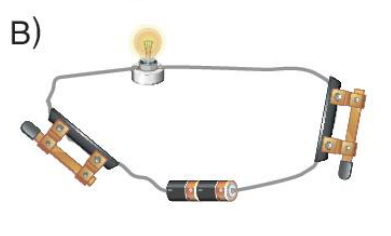

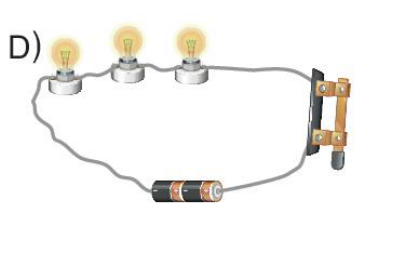

Aşağıda bazı elektrik devreleri numaralandırılarak verilmiştir.



Buna göre hangi devre hem sembollerle gösterilmiş hem de ışık vermektedir?

Bir öğrenci basit bir elektrik devresi kurmuş ancak ampulün yanmadığını görmüştür. Daha sonra devrede tek bir işlem yaptıktan sonra ampul yanmıştır.



Buna göre öğrencinin yaptığı işlem tek başına;
I. daha güçlü bir ampul kullanmak,
II. devrenin anahtarını kapatmak,
III. devreye bir pil daha eklemek

durumlarından hangileri olabilir?

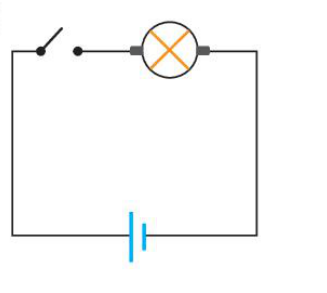

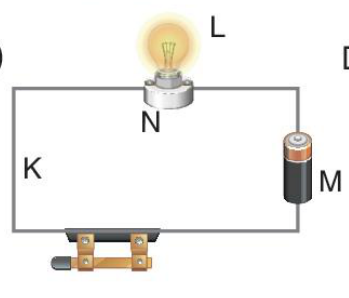

Aşağıda bir devrenin şeması verilmiştir.



Buna göre sembollerin isimleri ve görseldeki durumları aşağıdakilerin hangisinde doğru verilmiştir?

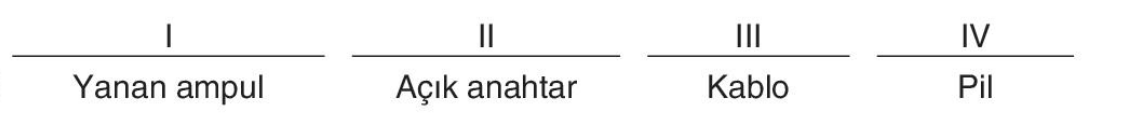

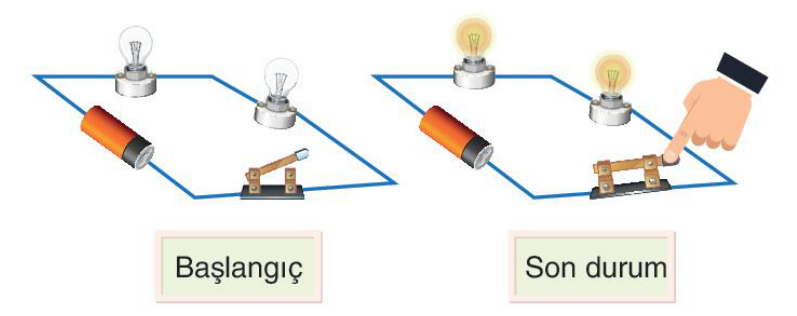

Bir öğretmen sınıfa getirdiği elektrik devresinde X devre elemanına aşağıdaki gibi dokunduktan sonra ampuller yanmıştır.



Buna göre öğretmenin öğrencilerine anlatmak istediği durum aşağıdakilerden hangisi olabilir?

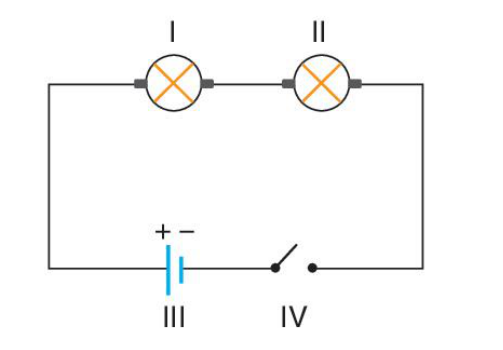

Aşağıda devre şemasındaki elemanlar numaralandırılmıştır.



Buna göre devre şeması ile ilgili aşağıdakilerden hangisi söylenebilir?

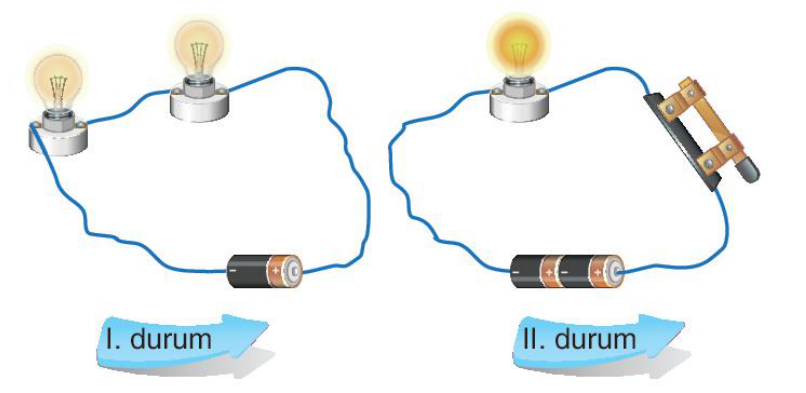

Bir öğrenci aşağıdaki elektrik devresini kurduğunda ampullerin ışık verdiğini gözlemliyor (I. durum). Daha sonra devreye bir anahtar ve bir pil ekleyip, bir ampul çıkarıp anahtarı kapattığında ampulün yine ışık verdiğini gözlemliyor (II. durum).



Buna göre ampulün her iki durumda da ışık vermesinin sebebi aşağıdakilerden hangisidir?

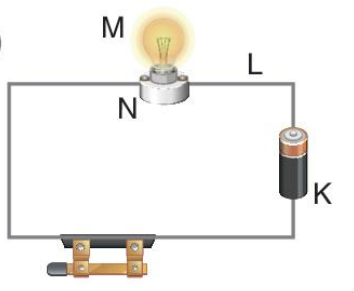

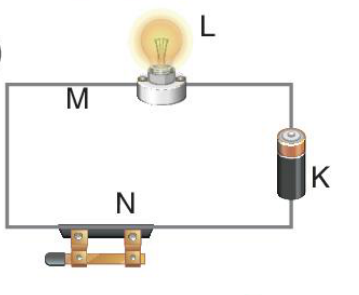

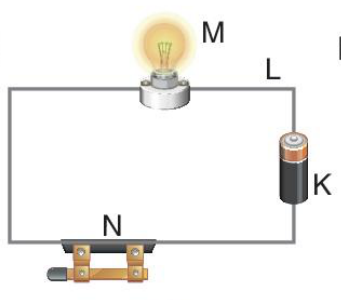

K: Devreye elektrik enerjisi sağlar.
L: Devre elemanlarını birbirine bağlar.
M: Elektrik enerjisini ışık enerjisine çevirir.
N: Kablodan geçen elektriği ampule aktarır ve sembolle gösterimi yoktur.

Buna göre harflendirilen devre elemanları aşağıdakilerin hangisinde doğru gösterilmiştir?

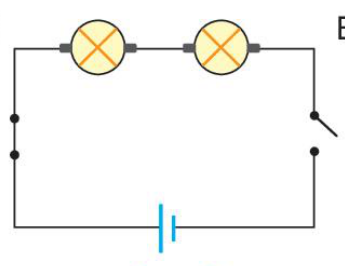

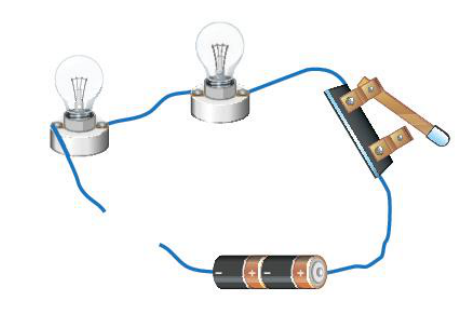

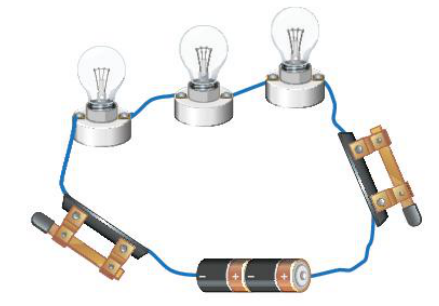

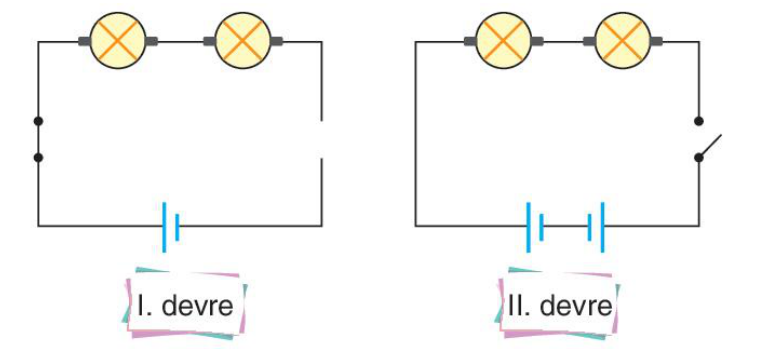

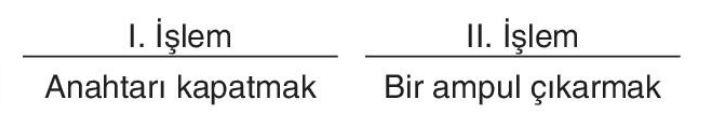

Aşağıda ampulleri yanmayan bir elektrik devresi verilmiştir.



Buna göre aşağıdaki hangi iki işlem yapılırsa ampul ışık verebilir?

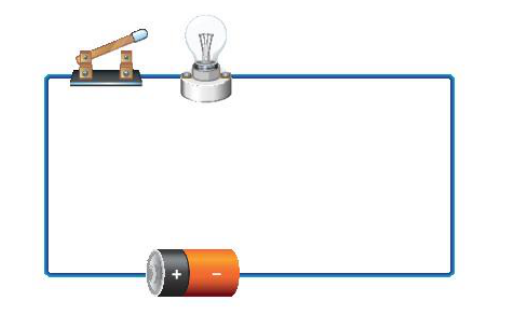

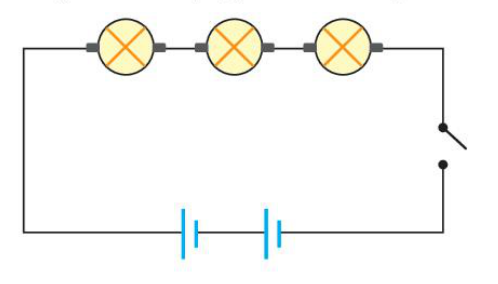

Aşağıda basit bir elektrik devresi verilmiştir.



Buna göre devrede kullanılan devre elemanlarının sayısı aşağıdakilerin hangisinde doğru verilmiştir?

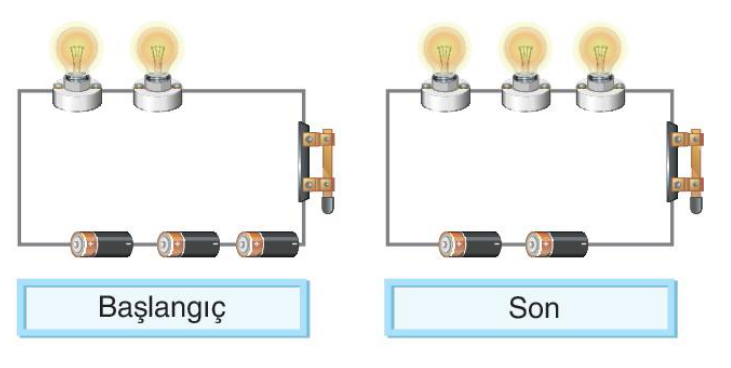

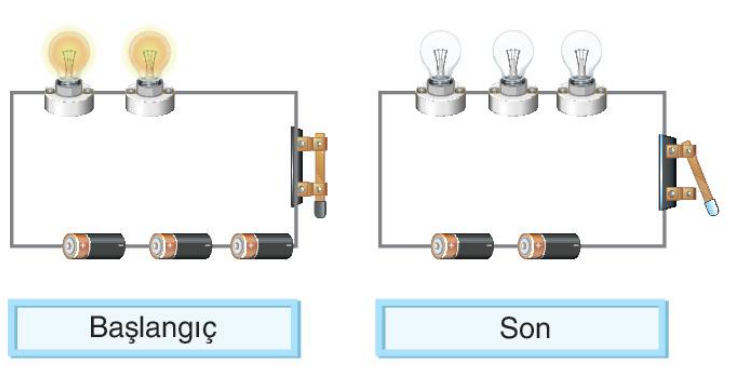

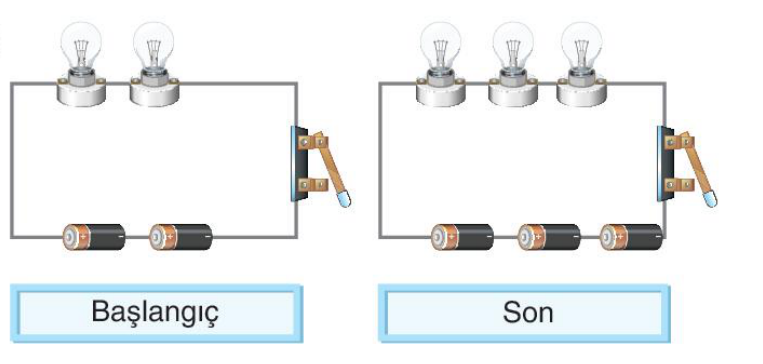

Bir öğrenci başlangıçta 3 pil, 2 ampul, anahtar ve yeterli uzunluktaki kablodan oluşan bir elektrik devresi oluşturmuştur. Kurduğu devredeki ampul ışık vermektedir. Öğrenci daha sonra devreden 1 pil çıkarıp 1 ampul ekleyip anahtarı açık bırakıyor.

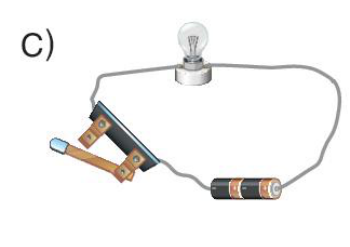

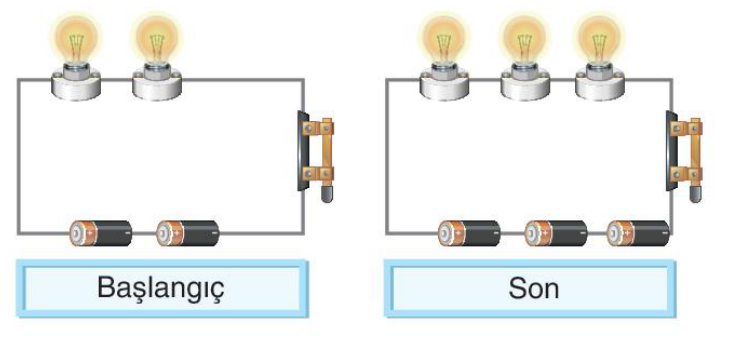

Buna göre öğrencinin başlangıçta oluşturduğu ve değişiklikler yaptığı devre aşağıdakilerin hangisinde doğru verilmiştir?
