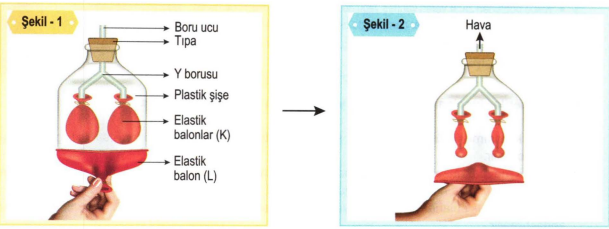

Alper, solunum sistemini sınıfa anlatmak için aşağıdaki modeli hazırlamıştır. Bu model üzerinde yer alan
L elastik balonunu Şekil-1 'deki gibi çekerken Şekil-2 deki gibi içeriye doğru bastırınca plastik şişe içerisinde yer alan K elastik balonları aşağıdaki gibi sönük hale geçmiştir.

Hazırlanan model ve gerçekleşen işleme göre;
I. K ile gösterilen elastik balonlar akc ğer eri temsil etmektedir ve Şekil -2'deki işlemde Y borusu ile akciğerdeki havanın boşaltılması olayı gösterilmiştir.
II. Plastik şişe göğüs kafesini temsil ederken L elastik balonu da diyafram kasını temsil edebilir.
III . Şekil-2 de gösterilen elastik L balonu Şekil-1 'deki gibi aşağıya doğru çekilirse soluk alma olayında olduğu
gibi temsili akciğerlerin hacminin artması olayı gözlenebilir.
yorumlarından hangileri doğrudur?

Bilgi: Soluk alma sırasında diyafram kasının kasılması ve düzleşmesi sonucu akciğer hacmi artarken soluk verme sırasında diyafram kasının gevşeyip kubbe/eşmesi ile akciğer hacmi azalmaktadır.

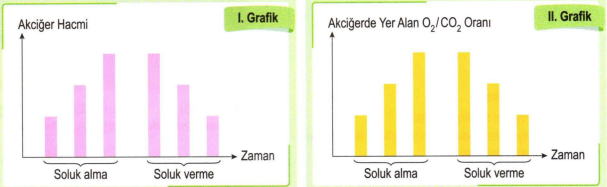

Bir insana ait soluk alma ve soluk verme sürecinde akciğer hacmine ait bir grafik ile bu işlemler sırasında burada yer alan oksijen (02) gazının karbondioksit (CO2) gazına oranıyla ilgili bir grafik aşağıdaki gibi hazırlanmıştır.

Verilen bilgiler ve grafiklere göre aşağıdaki yorumlardan hangisi çıkarılamaz?

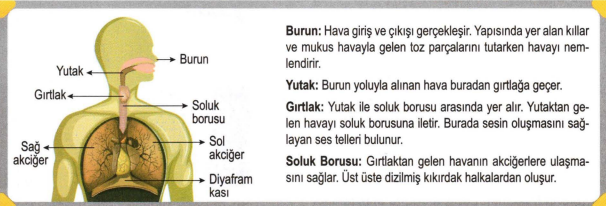

İnsana ait solunum sisteminde yer alan yapı ve organların görselleri ve bu görselde ki yapıların bazılarına ait bilgiler verilmiştir:

Buna göre ;

I. Soluk borusundan gelen havanın sol ve sağ akciğere ulaşması ile diyafram kasının çalışması ilişkilidir.
II. "Burundan giren hava sırası ile yutak, gırtlak ve soluk borusu yolunu izleyerek akciğerlere ulaşır." bilgisine, verilen görselden ulaşabiliriz.
III. "Gırtlakta yer alan ses tellerinin titreşerek ses oluşturması, havanın akciğerden dışarıya atılması sırasında gerçekleşir." yorumuna, verilen bilgilerden ulaşılabilir.
ifadelerinden hangileri doğrudur?

Akciğerde yer alan havanın miktarındaki değişim aşağıdaki gibi ölçülmüştür.

Bu grafiğe göre;
I. Soluk veren bir kişiye aittir.
II. Bu olay sırasında göğüs kafesi hacmi de azalmaya başlamıştır.
III. Akciğere oksijen gazı dolmaya başlamıştır.
yorumlarından hangilerinin doğru olduğu söylenebilir?

Solunum sistemine ait bir bölümü verilen yapıda akciğer içinde bulunan alveole ait bir görsel aşağıdaki gibi verilmiştir.

Bu görsellere göre aşağıda verilen yorumlardan hangisinin doğruluğuna ulaşılabilir?

Selin, akciğer modeli olarak iki parça mandalinayı bir kartona aşağıdaki gibi yapıştırmıştır.

Verilen görseldeki model üzerinde aşağıdaki gösterimlerden hangisi yapılamaz ?

Bilgi: Vücudumuzdaki yapıların X ışını kullanılarak görüntülenmesini sağlayan olaya "röntgen"
adı verilir.
Bir insana ait olan akciğer röntgen filmi aşağıda verilmiştir.

Bu röntgen filmine göre aşağıdaki yorumlardan hangisi çıkarılabilir?

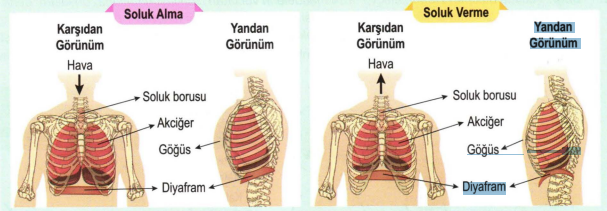

Soluk alma ve soluk verme sırasında akciğerlerin ve göğüs kafesinin durumlarını gösteren görseller aşağıdaki gibi hazırlanmıştır.

Bu görselleri inceleyen öğrencilere aşağıdaki sorular sorulmuştur:
Mert: Diyafram kası düzleşirse göğüs kafesi hacmi nasıl değişir?
Banu: Soluk borusundan dışarıya hava çıkarken akciğer hacmi nasıl değişir?
Nil: Akciğer hacmi artarsa akciğerdeki oksijen miktarı ilk anda nasıl değişir?
Buna göre sorulan sorulardan hangilerine yukarıdaki görsellerden yararlanılarak cevap verilebilir?

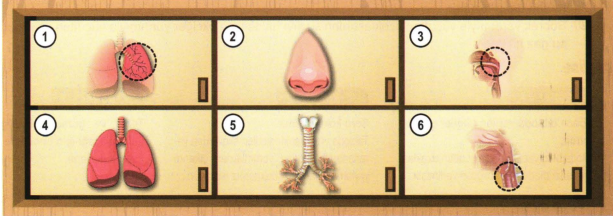

Soluk alma ve soluk verme sürecinde yer alan yapı ve organları göstermek için aşağıdaki numaralandırılmış yapıların görselleri ahşap yüzey üzerine yapıştırılmıştır.

Ahşap yüzey üzerindeki parçalar kollarından tutularak yerinden çıkarılıp aşağıdaki etkinlikler yapılacaktır.
I. Etkinlik: Soluk alma sırasında alınan havanın sırasıyla geçiş yaptığı yapıları arka arkaya yerleştiriniz.
II. Etkinlik: Üzerinde bronş , bronşçuk ve alveol olan yapıların olduğu görselleri gösteriniz.
III. Etkinlik: Doğru soluk verme sırasında havanın vücut dışına çıkabileceği yapıları gösteriniz.
IV. Etkinlik: Diyafram kasının kasılması sonucu hacminin artması beklenen yapıyı gösteriniz.
Buna göre bu etkinlikler için aşağıdakilerden hangisinin doğru olduğu söylenebilir?
