8. Sınıf Fen Bilimleri Elektrik Yükleri ve Elektrik Enerjisi Test 10

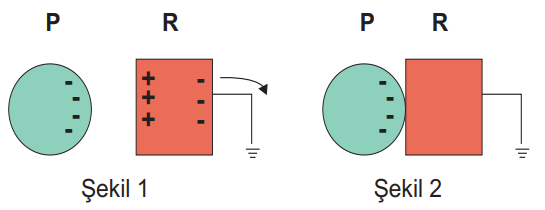

(-) yüklü P küresi topraklanmış R cismine Şekil 1’deki gibi yaklaştırılıp toprak bağlantısı kesiliyor. Şekil 2‘de ise; P cismi R cismine dokundurulup ayrılıyor.

Buna göre P ve R cisimlerin son yükleriyle ilgili olarak,

I. Şekil 1’de R cismi (-) yükle yüklenir.
II. Şekil 2’de P cisminden R cismine yük geçişi olur.
III. Şekil 2’de P cismi nötr olur.

yargılarından hangileri doğrudur?

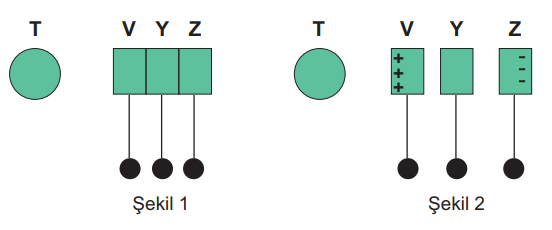

Yük cinsi bilinmeyen T cismi birbirine temas eden nötr iletken V, Y, Z cisimlerine Şekil 1’deki gibi yaklaştırılıyor. V, Y, Z cisimleri T cisminin etkisindeyken ayrılıyor ve son yük durumları Şekil 2’deki gibi oluyor.

Buna göre,

I. T cismi yünlü kumaşa sürtülmüş olabilir.
II. Y cisminde yük dengesi korunmaya devam ediyor.
III. T cismi (-) yüklü cisme dokundurulmuş olabilir.

ifadelerinden hangileri doğrudur?

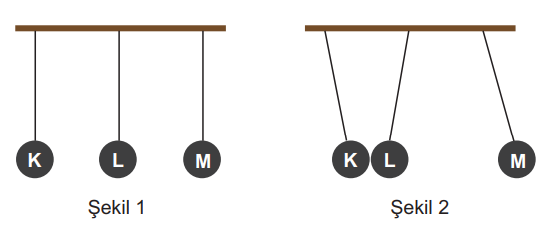

Şekil 1’de iletken K, L, M cisimleri çeşitli yollarla elektrik yükleriyle yüklenmişlerdir. Daha sonra cisimler serbest bırakılmış ve Şekil 2’deki gibi dengede kaldıkları gözlenmiştir.

Bu üç cisim için,

I. K ve L negatif, M pozitif yüklü olabilir.
II. L ve M negatif, K pozitif yüklü olabilir.
III. K negatif, L ve M pozitif olabilir.

ifadelerinden hangileri doğru olabilir?

Elektrik devrelerinde tellerin aşırı ısınması ile ilgili oluşabilecek tehlikelere önlem olarak devrede fazla akım geçmesi durumunda akımı keserek güvenlik sağlayan araçlara sigorta denir. Sigortalar devreye seri bağlanmaktadır. Eriyen telli, manyetik ve metal çiftli sigorta olmak üzere üç çeşit sigorta vardır. Elektrikli aletlerde kullanılan sigorta, aletin çalışacağı akım değerinden küçük olursa bu elektrikli alete akım geçişi olmaz ve alet çalışmaz. Yine elektrikli alette kullanılacak sigorta aletin çalışacağı akım değerinden çok büyük olursa sigorta elektrikli aleti koruyamaz. Örneğin; 10 amperlik akımla çalışan bir elektrikli alette kullanılacak sigorta 11 amper ya da 12 amper olmalıdır.

Verilen bilgilerden hareketle,

I. Elektrikli aletlerde güvenlik sigortalar ile sağlanır.
II. Sigorta devreye iki şekilde bağlanmaktadır.
III. Evlerimizde kullandığımız sigorta 12 amper olmalıdır.

ifadelerinden hangilerine ulaşılamaz?

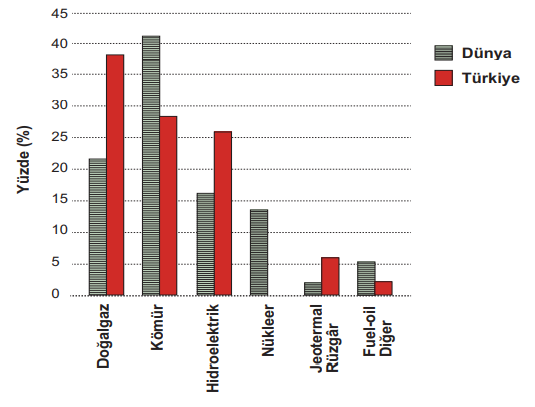

Aşağıdaki grafikte Dünya ve Türkiye’deki enerji kaynaklarından elektrik üretim oranları verilmiştir.

Bu grafiğe göre, aşağıdaki ifadelerden hangisi yanlıştır?

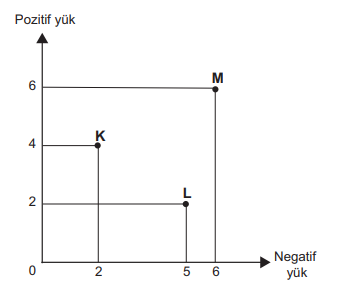

Aşağıdaki grafikte K, L ve M cisimlerinin pozitif ve negatif yük miktarları verilmiştir.

Bu cisimlerde yapılacak topraklama ile ilgili,

I. K cismi topraktan negatif yük alır.
II. L cismi toprağa negatif yük verir.
III. M cismi ile toprak arasında yük geçişi olmaz.

yargılarından hangileri doğrudur?

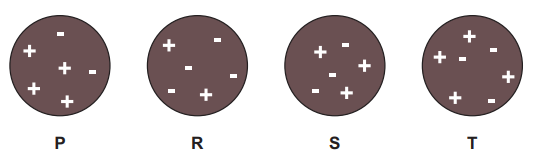

Elektrik yükleri verilen P, R, S ve T cisimleri ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

Torunlarıyla birlikte bahar temizliği yapan Gülseren hanım torunlarına şimdi size bir sihir yapacağım demiş ve yerdeki gazeteleri minik parçalara bölüp cama atmıştır. Cama yapışmayıp etrafa dağılan gazete parçalarını torunlarının toplamasını isteyen Gülseren hanım bu sırada camı ipek bir bezle silmiştir. Silme işlemini bitirir bitirmez torunlarından gazete parçalarını cama atmalarını söylemiş. Bu sefer cama yapışan gazete kâğıtlarını gören çocuklar çok şaşırmıştır.

Buna göre, aşağıdaki ifadelerden hangisi söylenemez?

Elektriklenme olayından teknolojide ve çeşitli alanlarda yararlanılmaktadır.

Buna göre, aşağıdakilerin hangisinde elektriklenmenin etkisinden söz edilemez?

Bir mimar çalıştığı müzenin beyaz duvarlarından birini üç boyutlu tabloyla kaplamak istiyor. Aralarında yük geçişi olmayacak şekilde metal plakaları şekildeki gibi duvara sabitliyor. Pozitif yükle yüklediği boya partiküllerini boya tabancası ile bu duvara püskürtüyor.

Buna göre boyandıktan sonra duvarın son görüntüsü aşağıdakilerden hangisi gibi olur?

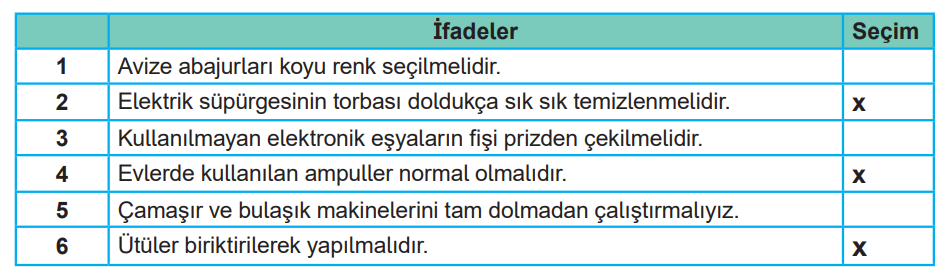

Tabloda evlerde kullanılan elektriği daha tasarruflu kullanmak için ifadeler yer almaktadır.

Buna göre tablodaki ifadelerden hangi ikisi yer değiştirirse tablo doğru işaretlenmiş olur?

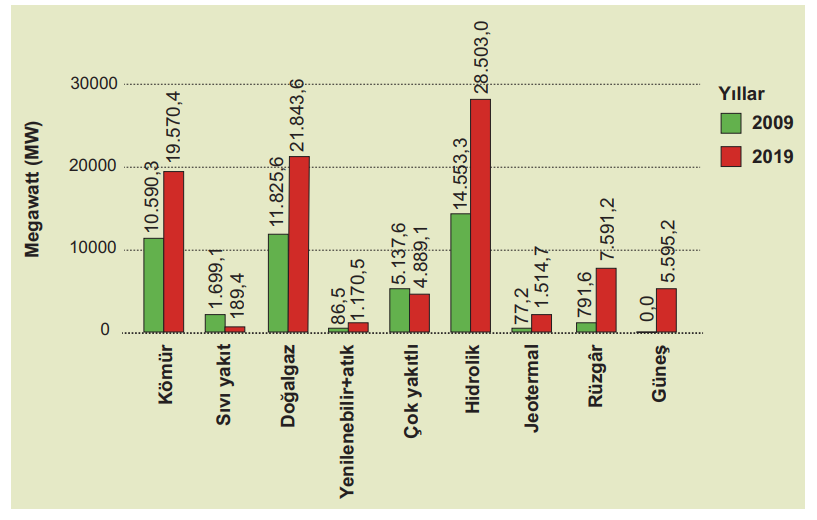

Aşağıdaki grafikte 2009 ve 2019 yılları için çeşitli enerji santrallerinin Türkiye kurulu gücünün miktarları verilmiştir.

Verilen grafiğe göre aşağıdakilerden hangisi yanlıştır?

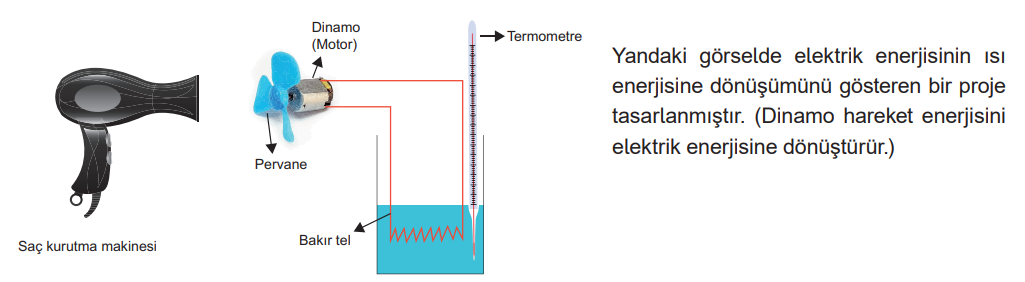

Tasarlanmış proje ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

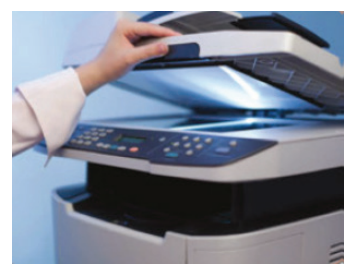

Fotokopi makinesinde pencere, parlak ışık kaynağı, toner kartuşu, tambur ve fırınlama ünitesi bulunmaktadır. Fotokopi çekerken belge pencere kısmına yerleştirilerek, belge üzerine parlak bir ışık gönderilir. Işık, belgenin yüzeyinde parlar ve belge üzerindeki koyu renkli alanların tamburun yüzeyine yüklü bir hâlde yansımasını sağlar. Zıt yüklü toner, tambur yüzeyindeki yüklü kısımlara yapışır, fırınlama bölümünde tonerin kâğıt ile kaynaşması için yeterli ısı verilmesi sonucu belgenin bir kopyası çekilmiş olur.

Buna göre fotokopi makinesinin çalışma prensibi aşağıdakilerin hangisiyle açıklanır?

Cisimlerin üzerinde pozitif veya negatif yük fazlalığı oluşturma durumuna elektriklenme denir.

Aşağıdaki olaylardan hangisi elektriklenme ile açıklanamaz?
