8. Sınıf Fen Bilimleri Elektrik Yükleri ve Elektrik Enerjisi Test 8

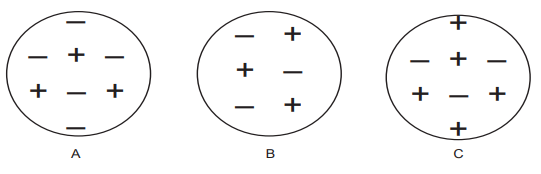

Aşağıda verilen A, B, C cisimlerinin yük durumları şekildeki gibidir.

A, B, C cisimlerine aşağıdaki işlemler uygulanıyor.

• A cismi pozitif yüklü T cismine dokunduruluyor.
• B cismi nötr Y cismine yaklaştırılıyor.
• B cismi negatif yüklü Z cismine dokunduruluyor.
• C cismi negatif yüklü Z cismine yaklaştırılıyor.

Bir süre sonra bu işlemlerin sonucunda aşağıdaki durumlardan hangisi oluşamaz?

Cisimlerin bazı durumlarda yük dengesi bozulur ve yüklü hale gelirler. Bu fazla yükler yangın çıkmasına, elektrikli aletlerin bozulmasına neden olabilir. Bu etkilerden kurtulmak için cisimler ile toprak arasında negatif yük alışverişi gerçekleştirilir. Bu işleme topraklama adı verilir.

Buna göre topraklama ile ilgili verilen hangi görsel yanlış bilgi içermektedir?

Aşağıda elektrik ile ilgili bir metin verilmiştir.

Verilen metne göre,

I. Maddenin elektronları hareket edebilir.
II. Metallere dokunmak bir tür topraklamadır.
III. Plastik tabanlı ayakkabılar sürtünmeyle elektriklenmemize neden olur.

çıkarımlarından hangileri doğrudur?

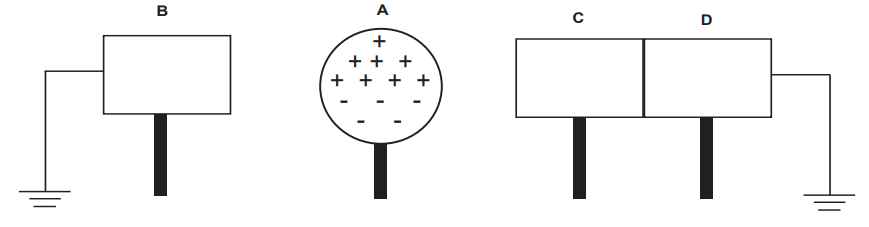

Bir öğretmenin yaptığı deneyin görseli aşağıdaki gibidir.

Buna göre,

I. Topraklamalar kesilmeden önce B ve C cisimleri aynı yüktedir
II. Topraklamalar kesildikten sonra C ve D cisimleri ayrılıp A cismi uzaklaştırılırsa C ve D cisimleri zıt yüklenmiş olur.
III. Topraklamalar kesildikten sonra A cismi uzaklaştırılırsa B cismi eksi yüklenir.

ifadelerinden hangileri doğrudur?

Aşağıda doğal gazın taşınmasını anlatan bir metin verilmiştir.

Fosil yakıtlardan olan doğal gaz, ev ve iş yerlerinde ısınma amacıyla kullanılan bir enerji kaynağıdır. Doğal gaz evlere ve işyerlerine taşınırken çelik borulardan geçer. Bu çelik borulardan geçen gaz ve bacalardan geçen atık gaz tesisatın iç yüzeyine sürtünerek akar. Çelik boru ve bacalarda bu sürtünmeden kaynaklı elektriklenme oluşur. Topraklama tesisatı ile korunmamış doğal gaz çelik boruları ve bacaları zaman içerisinde paslanarak çürür. Bu çürüme sonrasında doğal gaz ya da atık gaz sızıntısı başlar. Elektrik yüklerinin diğer metallere sıçraması sonucu oluşan kıvılcımlar, ortama sızan doğal gazın alev almasına neden olur. Bu da yangın ve patlamalara yol açar.

Buna göre aşağıdakilerden hangisine ulaşılamaz?

Cisimlerin iletken teller ile toprağa bağlanmasına topraklama denilmektedir. Topraklanan cisimler daima nötr olur.

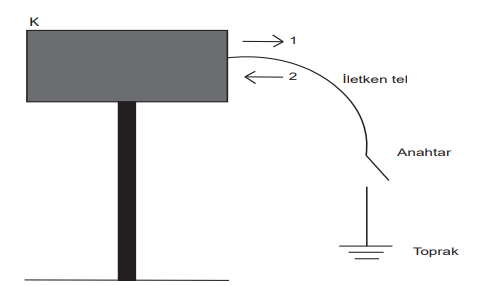

Yükü bilinmeyen K cismi şekildeki gibi toprak bağlantısı ile yalıtkan ayakları üzerinde durmakta iken anahtar açık olarak bekletilmektedir.

Yük akışı; K cisminden toprağa 1, topraktan K cismine ise 2 yönü ile gösterilmektedir.

Buna göre anahtarın kapatılması durumu için aşağıdakilerden hangisi yanlıştır?

Dokunma ile elektriklenmede sonucu temas eden cisimlerin yük türleri alış-veriş tamamlandıktan sonra kesinlikle aynı olur.

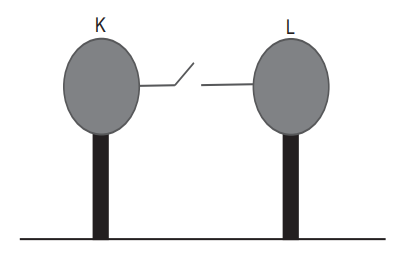

Aşağıdaki şekilde özdeş ve nötr K-L küresel cisimleri yalıtkan ayaklar üzerinde durmakta iken aralarındaki iletken anahtar açık olarak bulunmaktadır.

K-L cisimlerine bir dizi işlemler ayrı ayrı ve birbirinden bağımsız olarak yapılmaktadır.

1.işlem: İpek kumaşa sürtülen cam çubuk K cismine dokundurularak anahtar kapatılıyor.
2.işlem: Yün kumaşa sürtülen ebonit çubuk L cismine dokundurularak anahtar kapatılıyor.
3.işlem: İpek kumaşa sürtülen cam çubuk K cismine, yün kumaşa sürtülen ebonit çubuk L cismine dokundurularak anahtar kapatılıyor.

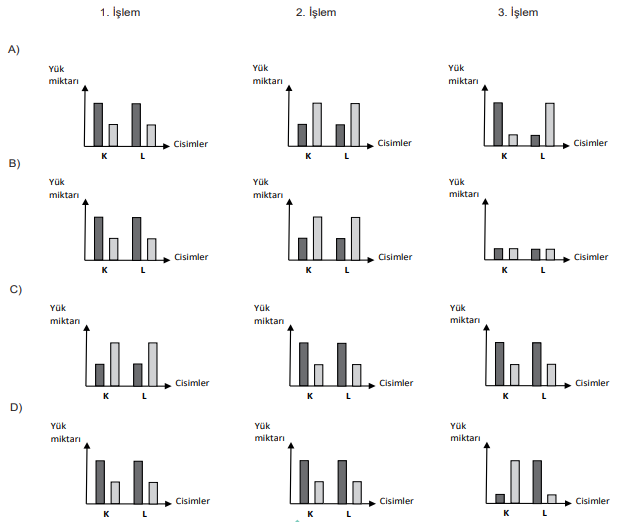

Buna göre 1, 2 ve 3. işlemler sonunda K-L cisimlerinin yük miktarlarını gösteren grafiklerin hangi seçenekteki gibi olması beklenir?

Cisimlerin birbirleri ile etkileşimi sonucunda üzerlerinde fazladan elektrik yükü birikmesine elektriklenme adı verilir.

Elektriklenme ile vücudumuzda fazla yük biriktiğinde bu yük temas edilen yüzeylere aktarılır. Bilgisayar ve akıllı telefon gibi elektrikli aletlerdeki devreler ve mikro işlemciler bu elektriklenmeye karşı oldukça hassastır. Üzerimizdeki fazla yük bu devrelere aktarılırsa devreler zarar görebilir. Bunu engellemek için geliştirilen antistatik bileklikler, vücutta birikmiş olan fazla yükün boşaltılarak arıtılmasını sağlayan bir bilekliktir. Bilekliğin bir ucu kablolar yardımı ile toprağa bağlanır ve fazla yük bu kablolarla toprağa aktarılır.

Elektronik alanında çalışan teknik elemanlar üzerinde biriken fazla yüklerin hassas elektrik devrelerine zarar vermesini önlenmek için bu bileklikleri kullanmaktadır.

Buna göre verilen metinden,

I. Elektrik yükü, bir cisimden diğerine aktarılabilir.
II. Antistatik bilekliklerin üzerindeki kablolar yardımıyla vücuttaki fazla yük nötrlenir.
III. Antistatik bileklikler hassas elektronik devrelerin fazla yükünü nötrleyerek zarar görmelerini engeller.

ifadelerden hangileri çıkarılabilir?

Cam çubuk ipek kumaşa sürtüldüğünde, ipek kumaş negatif (-) cam çubuk pozitif (+) yükle yüklenir.
Ebonit çubuk yün kumaşa sürtüldüğünde yün kumaş pozitif (+) ebonit çubuk negatif (-) yükle yüklenir.
Nötr maddeler, eşit sayıda negatif ve pozitif yüke sahip maddelerdir.

Buna göre,

I. İpek kumaşa sürtülen cam çubuk, yün kumaşa sürtülen ebonit çubuğu çeker.
II. Cam çubuğa sürtülen ipek kumaş, ebonit çubuğa sürtülen yün kumaşı çeker.
III. İpek kumaşa sürtülen cam çubuk ve yün kumaşa sürtülen ebonit çubuk nötr kağıt parçalarını çeker.

ifadelerinden hangileri doğrudur?

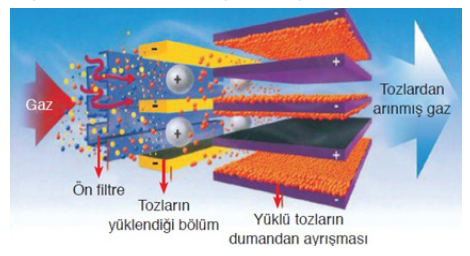

Bir öğretmen “Elektrik Yükleri ve Elektrik Enerjisi” ünitesini işlerken öğrencilerine fabrika bacalarının filtrelerinde gazların tozlardan nasıl arındırıldığını aşağıdaki görsel üzerinden açıklamıştır.

Öğretmenin açıklaması:"Fabrika bacalarının filtrelerinde baca içine elek telleri yerleştirilir. Bu teller sayesinde bacadan geçen tozlar negatif yükle yüklenir. Baca etrafına kadar gelen bu tozlar buradaki pozitif yüklü tabaka tarafından çekilir. Bu sayede bu tozların havaya karışması önlenmiş olur." şeklindedir.

Buna göre,

I. Zıt yüklü cisimler birbirini çeker.
II. Elektriklenme olayından yararlanılmıştır.
III. Eşyalar üzerindeki parmak izi tespit edilirken tozlar ve pozitif yüklü tabaka arasındaki etkileşimden yararlanılır.

ifadelerinden hangileri doğrudur?

İletkenler elektrik akımını iletir. Yalıtkanlar ise iletmezler. Ancak yüksek gerilimlerde yalıtkanlar da elektrik akımını iletirler. Bu durum “yalıtkanların delinmesi” olarak adlandırılır.

Yağmurlu bir havada, hava normalde yalıtkan olmasına rağmen yağmur suyundaki iyonlar vasıtasıyla kısmen iletken olur. Buna yer ile bulutlar arasındaki potansiyel farkı (yük farkı) eklenince havanın bir kısmı bir koridor boyunca delinir ve yük boşalmasına engel olamaz.

Bu metne göre,

I. Yıldırım olayı yalıtkan maddelerin iletken hale gelmesine bir örnek olarak gösterilebilir.
II. Yıldırım oluşması sırasında yağmur damlaları ve kar parçacıklarının kutuplanma olasılıkları farklıdır.
III. Yıldırım sırasında bulut ve yeryüzü arasında sadece açılan koridor boyunca yük boşalması gerçekleşir.

ifadelerinden hangilerine ulaşılamaz?

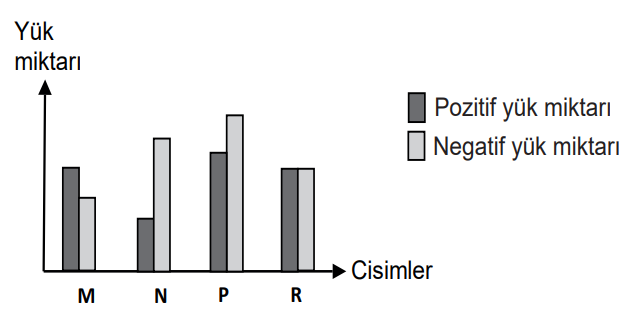

Aşağıda M, N, P ve R kürelerinin yük durumlarını gösteren grafik verilmiştir.

Kürelerden M ile N ve P ile R birlikte asılarak iki farklı düzenek oluşturulmuştur.

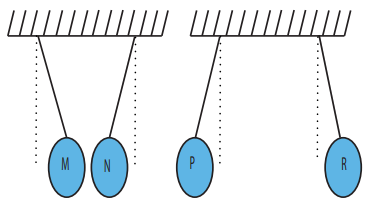

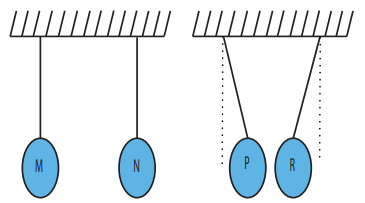

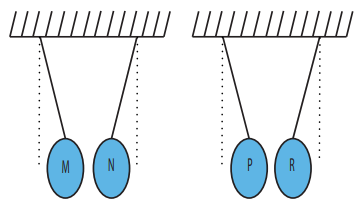

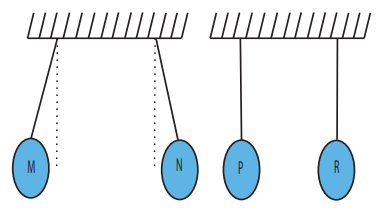

Buna göre küreler arasındaki etkileşimin nasıl olması beklenir?
