6. Sınıf Fen Bilimleri Elektriksel Direnç ve Bağlı Olduğu Faktörler Test 1

Bir devredeki ampulün parlaklığını;

I. devredeki lamba sayısı,

II. devredeki pil sayısı,

III. devredeki anahtar sayısı

faktörlerinden hangisi ya da hangileri etkiler?

Grafikte eşit uzunluk ve kalınlıktaki K, L, M ve N tel­lerinin elektriksel dirençleri arasındaki ilişki verilmiştir.

Buna göre, bu iletkenlerden hangisi elektrik ile­timine karşı daha az zorluk gösterir?

Bilgi: Bir deneyde gözlemcinin değiştirdiği değiş­kene bağımsız değişken denir.

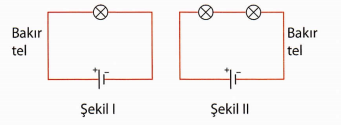

Bir araştırmacı özdeş devre elemanları ile şekildeki düzenekleri hazırlayarak ampul parlaklıklarını göz­lemliyor.

İletkenlerin uzunluğu ve kalınlığı aynı olduğuna göre, deneydeki bağımsız değişken aşağıdaki­lerden hangisidir?

Bir iletkenin direnci aşağıdakilerden hangisine bağlı değildir?

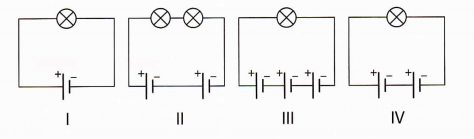

Yukarıda verilen devrelerdeki piller ve ampuller özdeştir.

Buna göre, hangi iki devredeki ampullerin parlaklıkları eşittir?

Şekilde verilen devrede K ve L test uçları arasına aşağı­daki iletkenlerden hangisi konulduğunda ampul par­laklığı en az olur?

I. Kalın ve kısa bakır tel

II. Kalın ve uzun bakır tel

III. İnce ve kısa bakır tel

IV. İnce ve uzun bakır tel

Şekildeki devrede yer alan L ampulünün parlaklığının değiştirilebilmesi için aşa­ğıdaki işlemlerden hangisi ya da hangileri yapılabilir?

I. Devreye bir pil daha eklemek

II. K ampulünü devreden çıkarmak

III. Devrede kullanılan telin cinsini değiştirmek

Şekilde ampulün bazı kısımları K, L ve M ile gösterilmiştir.

Buna göre, aşağıdaki yorum­lardan hangisi doğrudur?

İletkenin uzunluğu arttıkça elektriksel direnci artar.

Buna göre, aşağıdaki devrede bağlantı kablosu­nun K ucu, iletken telin hangi noktasına dokun­durulursa ampul parlaklığı en az olur?

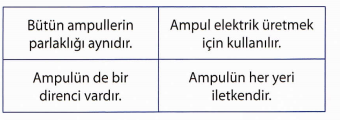

Ampul ve özellikleri ile ilgili tabloda verilen ifade­lerden doğru olanların yazılı olduğu kutucuklar boyanacaktır.

Tablo uygun şekilde boyandığında, tablonun görünümü aşağıdakilerden hangisi gibi olur?

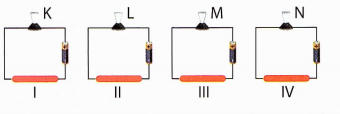

Şekildeki devrelerde bulunan ampullerin parlak­ lıkları arasındaki ilişki N > M > K > L şeklindedir.

Pil ve ampuller özdeş olduğuna göre, kaç numaralı iletkenin direnci en küçüktür? (İletkenlerin kalınlıkları ve uzunlukları aynıdır.)
