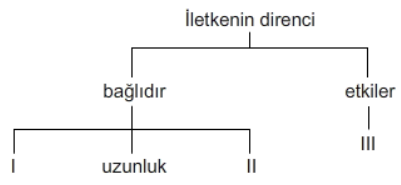

İletkenin direnci ile ilgili yukarıda verilen kavram haritasında I, II ve III numaralarıyla gösterilen yerler ile ilgili aşağıdaki eşleştirmelerden hangisi doğrudur?

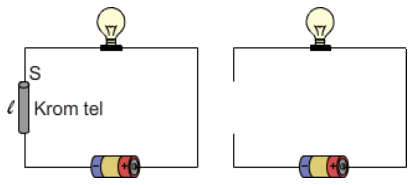

Bir öğrenci kurduğu deney düzeneklerinden ikinci düzeneği aşağıdakilerden hangisi ile tamamlarsa “Ampul parlaklığı, devredeki iletkenin cinsine göre nasıl değişir?” sorusuna cevap bulabilir?

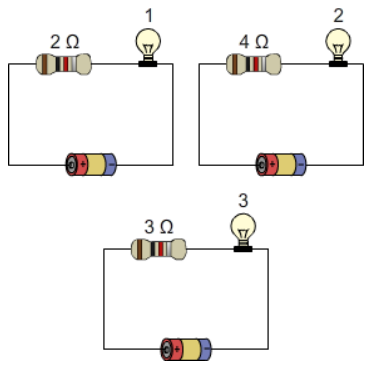

Şekildeki elektrik devrelerindeki lamba ve üreteçler özdeştir.
Buna göre; 1, 2 ve 3 numaralı lambaların parlaklıkları arasındaki ilişki aşağıdakilerden hangisidir?

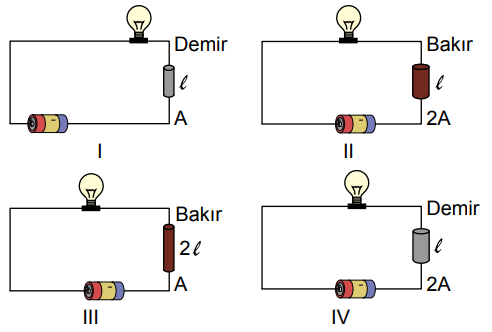

“Bir devredeki iletkenin kesit alanı arttıkça, devredeki ampulün parlaklığı nasıl değişir?” sorusuna cevap bulmak isteyen Umur, yukarıda hazırlanan devrelerden hangi ikisini kullanmalıdır?

Fen Bilimleri dersinde tahtaya kalkan aşağıdaki öğrencilerden hangisinin yaptığı yorum yanlıştır?

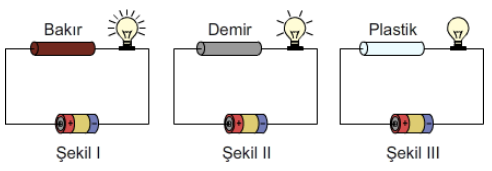

Melike, bir lamba ve pilden oluşan elektrik devresindeki bağlantı noktalarına sırasıyla kesitleri ve boyları aynı olan maddeleri şekillerdeki gibi bağladığında Şekil I’de lambanın en parlak yandığını, Şekil II’de lambanın yandığını, Şekil III’te ise lambanın yanmadığını gözlemliyor.

Melike, bu deney ile aşağıdaki sorulardan hangisine cevap veremez?

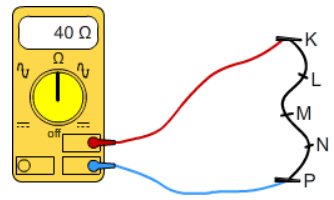

Bir iletken ile ölçüm yapıldığında dirençölçerin kontrol uçları sırası ile KL, LN, LP ve NP aralığında tutuluyor.
Buna göre, hangi aralıklarda dirençölçer en büyük değeri gösterir? (KL = LM = MN = NP)

Evlerimizde kullandığımız dimer anahtar döndürülerek lambanın parlaklığı arttırılır ya da azaltılır.
Buna göre, dimer anahtarın çalışma prensibinde aşağıdaki elektrik cihazlarından hangisi kullanılmıştır?

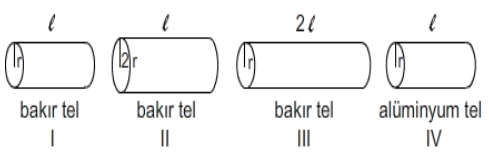

Bir sınıfta, telin direncinin nelere bağlı olduğunu araştıran öğrenciler; kalınlıkları, uzunlukları ve cinsleri şekildeki gibi verilen dört telin direncini, dirençölçer ile ölçerek aşağıdaki yorumları yapmışlardır.
Buna göre, hangi öğrencinin yaptığı yorum doğrudur?

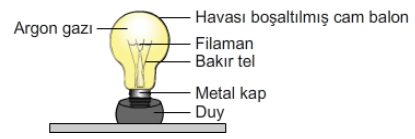

Şekildeki ampulün iç kısmında bulunan ve elektrik enerjisini ışık enerjisine dönüştüren, direnci çok büyük olan tele verilen isim aşağıdakilerden hangisidir?
