6. Sınıf Fen Bilimleri Elektriksel Direnç ve Bağlı Olduğu Faktörler Test 4

Bilgi: Maddelerin elektriksel iletimine karşı gösterdiği zorluğa "elektriksel direnç" adı verilir. Direnç; telin
cinsi, telin uzunluğu ve telin dik kesit alanına bağlıdır.

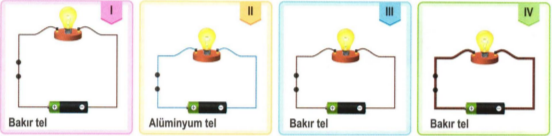

Elektriksel direncin bağlı olduğu faktörleri araştırmak için özdeş ampul ve piller ile aşağıdaki dört elektrik devresi hazırlanmıştır.

Bu elektrik devrelerindeki iletken tel uzunlukları I >II= III = IV iken iletken tel dik kesit alanları IV> I =II= III
olduğu biliniyor.
Buna göre;
K. İletken telin kalınlığı {dik kesit alanı) artarsa direnç azalır." bilgisine göre IV. devredeki ampulün
III. devredeki ampule göre daha parlak olması beklenir.
L. "iletken telin uzunluğu artarsa direnç artar." bilgisini, I ve II. devreleri kıyaslayarak ispatlayabiliriz.
M. "Telin yapıldığı maddenin iletkenlik özelliği arttıkça direnç azalır." bilgisinin doğruluğunu ispatlamak
için II ve IV. devrelerdeki ampul parlaklıklarına bakılması yeterlidir.
yorumlarından hangileri doğrudur?

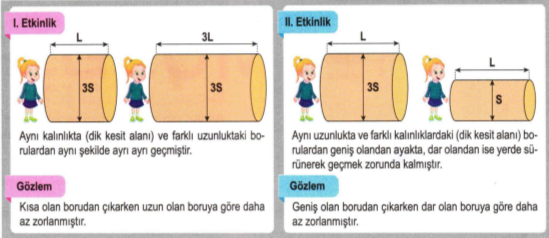

Demet, elektriksel dirence etki eden faktörlerin etkisini göstermek için aşağıdaki etkinlikleri yapacaktır.

Aynı maddeden yapılmış borular ile yapılan etkinlik ve gözlemlere göre aşağıdaki yorumlardan hangisinin yanlış olduğu söylenebilir?

Bilgi: Devredeki direnç değeri artarsa elektrik devresinden geçen elektrik akımı azalır ve buna bağlı olarak devredeki ampul parlaklığı da azalır.

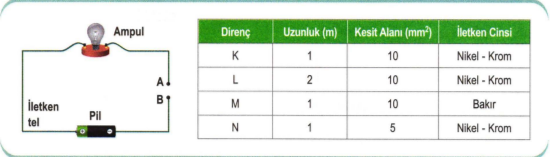

Ampul, pil ve iletken tel ile hazırlanan elektrik devresinin A- B uçları boş bırakılmıştır ve sırasıyla tabloda verilen dirençler denenecektir.

Yapılan deneyler sonunda ampul parlaklıkları arasında M>K>L=N ilişkisi gözlemlenmiştir.
Yapılan deney ve gözlemlere göre;
I. iletken telin uzunluğu artarsa iletken telin direnç değeri de artar.
II. iletken telin dik kesit alanı artarsa iletken telin direnç değeri azalır.
III. iletken telin yapıldığı maddenin cinsi, iletken telin direnç değerini değiştirir.
çıkarımlarından hangileri yapılabilir?

Ampul, pil, K ve L telleri ile yapılan bir devrede ampul aşağıdaki gibi ışık vermektedir.

Verilen devreye göre;
I. K telinin direnç değeri , L telinin direnç değerinden daha fazladır.
II. L telinin elektrik iletme özelliği, K teline göre daha fazladır.
III. K ve L tellerinin yapıldığı maddelerin elektriği iletme özelliği vardır.
yorumlardan hangilerine ulaşılamaz?

Hipotez: Aynı iletken telin dik kesit alanı artarsa devredeki ampulün parlaklığı da artar.
Verilen hipotezi test etmek için aşağıdaki devreler hazırlanmıştır.

L direnci bağlı olan devredeki ampulün parlaklığının daha fazla olduğu gözlemlendiğine göre aşağıdaki yorumlardan hangisi kesinlikle doğrudur?

Ampul için verilenlerden yararlanılarak aşağıdaki sorulardan hangisinin cevabına ulaşılamaz?

Ampul, pil, iletken tel ve reosta (değişken direnç) ile aşağıdaki gibi bir elektrik devresi hazırlanmıştır.

Bu devre yardımıyla aşağıdaki deney ve gözlem yapılmıştır:
Deney: Devre üzerinde yer alan sürgü bölümü ok yönünde hareket ettiriliyor.
Gözlem: Ampul parlaklığı artıyor.
Yapılan deney ve gözleme göre aşağıdaki çıkarımlardan hangisi bu olayın sebebini açıklar?

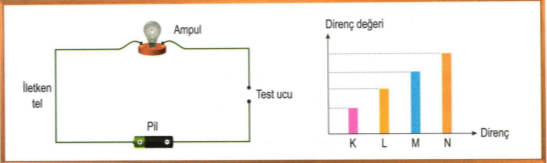

Pil, iletken tel ve ampul ile aşağıdaki elektrik devresi hazırlanmıştır. Bu devrede test ucu bölümleri açık bırakılmış ve başlangıçta ampul ışık vermemektedir.

Test uçlarına grafikte verilen dirençler ayrı ayrı bağlanıyor ve ampul parlaklıkları yaslanıyor.
Buna göre;
I. N direncinin bağlı olduğu devredeki ampul parlaklığı , K direncinin bağlı olduğu devredeki ampul parlaklığından daha fazla olacaktır.
II. L direncinin uzunluğu ile M direncinin uzunluğu eşit olabilir.
III. Dirençlerin yapıldığı maddeler ve uzunlukları aynı ise dik kesit alanları arasında N > M > L > K ilişkisi
vardır.
yorumlarından hangileri yanlıştır?

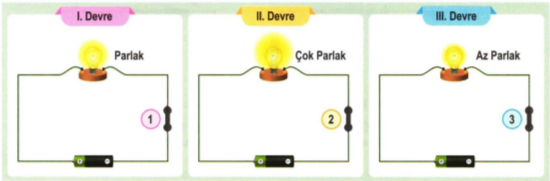

Özdeş pil, ampul ve iletken teller ile aşağıdaki elektrik devreleri hazırlanmıştır. Bu devrelerin numaralar ile belirtilen bölümlerinde direnç kullanılmış ve ampul parlaklıkları ise aşağıdaki gibi gözlemlenmiştir.

Hazırlanan devreler ve gözlemlere göre aşağıda çizilen grafiklerden hangisi kesinlikle doğrudur?
