8. Sınıf Fen Bilimleri Basit Makineler Test 16

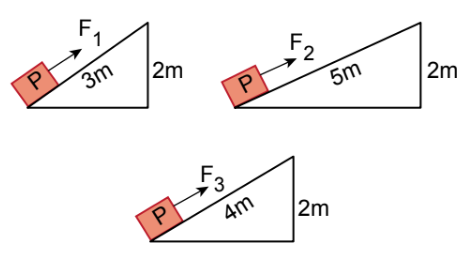

Aşağıda verilen eğik düzlemler kullanılarak özdeş P yükleri, F₁, F₂ ve F₃ kuvvetleri uygulanarak 2 metre yukarıya çıkarılmak isteniyor.

Buna göre uygulanacak kuvvetlerin büyüklükleri arasındaki ilişki hangisinde doğru verilmiştir?

(Sürtünmeler önemsenmeyecektir.)

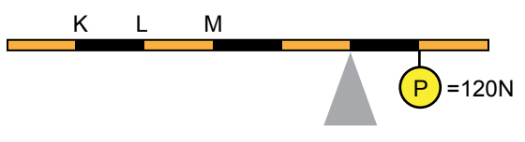

Şekildeki kaldıraçta 120 N’luk P yükünü dengelemek için, K, L, M noktalarından kuvvet uygulanıyor.

Buna göre kaldıracı dengelemek için K, L, M noktalarından uygulanması gereken kuvvetlerin büyüklüğü hangi grafikte doğru verilmiştir?
(Kaldıraç eşit bölmeli olup ağırlığı önemsenmeyecektir.)

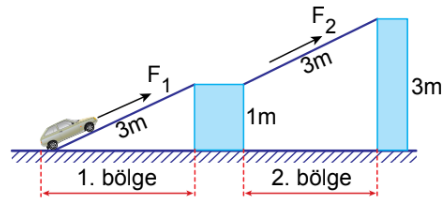

Bir otomobil eğik düzlemler yardımıyla önce 1 metre yüksekliğe, ardından 3 metre yüksekliğe sırasıyla F₁ ve F₂ kuvvetleri uygulanarak sabit hızla çıkarılıyor.

Bu durum ile ilgili;

I. F₁ kuvveti, F₂ kuvvetinden küçüktür.
II. Otomobil 2. bölgede daha fazla yol alır.
III. 2. bölgedeki eğik düzlemde kuvvet kazancı yoktur.

yorumlarından hangileri yanlıştır?
(Sürtünmeler önemsenmeyecektir.)

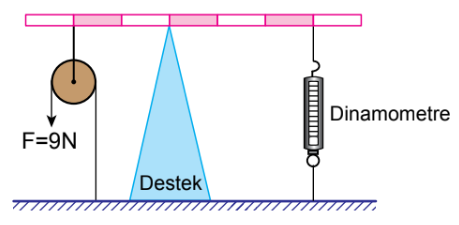

Basit makinelerden oluşan yukarıdaki sistem dengede olduğuna göre dinamometrede okunan değer kaç Newton’dur? (Makaranın, eşit bölmeli çubuğun ağırlığı ve sürtünmeler önemsenmeyecektir.)

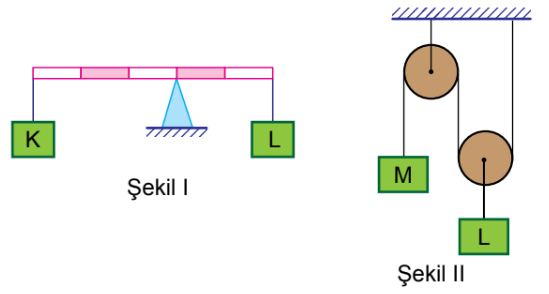

Aşağıda verilen düzenekler dengededir.

Buna göre Şekil I ve Şekil II’deki K, L, M cisimlerinin ağırlıkları arasındaki ilişki hangisinde doğru verilmiştir?

(Makara ağırlıkları, eşit bölmeli çubuğun ağırlığı ve sürtünmeler önemsenmeyecektir.)

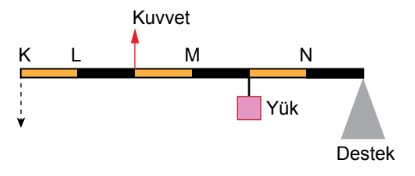

Ağırlığı önemsiz kaldıraç sisteminde M noktasından kuvvet uygulandığında çubuğun K ucu aşağıya doğru iniyor.

Şekildeki sistemin dengede kalabilmesi için;

I. desteği N noktasına kaydırmak,
II. kuvveti L noktasına uygulamak,
III. yükü N noktasına kaydırmak

işlemlerinden hangileri tek başına yapılabilir?

Çıkrık düzeneğine göre; bir silindir, ona bağlı olan bir kolla daha büyük daireler oluşturacak şekilde döndürüldüğünde kuvvetten kazanç elde edilir.

Buna göre aşağıdakilerden hangisi çıkrık düzeneğine göre çalışır?

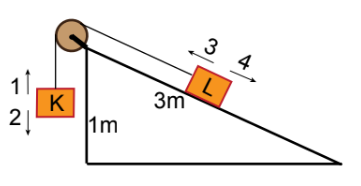

Sürtünmelerin ve makara ağırlığının önemsenmediği şekildeki sistemde K ve L cisimleri dengededir.

Buna göre;

I. Eğik düzlemin yüksekliği sabit tutulup boyu 3 m’den 5m’ye çıkartılırsa K cismi 1 yönünde hareket eder.
II. Eğik düzlemin boyu sabit tutulup yüksekliği 1 m’den 2 m’ye çıkartılırsa L cismi 4 yönünde hareket eder.
III. K cisminin ağırlığı arttırılırsa L cismi 3 yönünde hareket eder.

yorumlarından hangileri doğrudur?

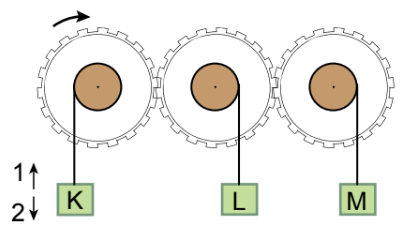

Özdeş dişliler ve bunlara asılmış özdeş cisimlerden oluşan düzenek aşağıda verilmiştir.

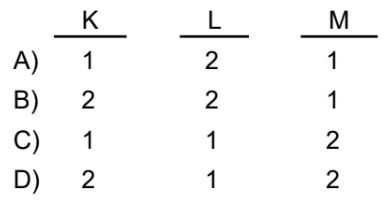

Dişli ok yönünde döndürülürse K, L ve M cisimlerinin hareket yönleri nasıl olur?
